一种用于细石混凝土保护层浇筑养护的喷水装置

专利名称：一种用于细石混凝土保护层浇筑养护的喷水装置

专利类型：发明专利

专利申请号：CN202010236192.1

专利申请（专利权）人：平煤神马建工集团有限公司
权利人地址：河南省平顶山市卫东区建设路东段南4号院(移动公司办公楼西200米)

专利发明（设计）人：张永斌,宗进营,党伟,常欢欢,于金燕,沈朝营,史清心,朱惠伟,杨阳,朱红师,余自豪,贾真宝,扈鹏,郑瑛瑛

专利摘要：本发明涉及喷水装置技术领域，具体为一种用于细石混凝土保护层浇筑养护的喷水装置，包括圆柱状的立柱，立柱的上端固定连接有漏斗体,立柱的下端固定连接有支杆，漏斗体的侧壁上环设有若干均匀分布的控制装置，控制装置包括气囊、轻质板和弹簧片，气囊固定在立柱的外壁上，气囊的一侧固定连接有轻质板，立柱和轻质板之间固定连接有若干弹簧片,弹簧片位于气囊的一侧，立柱中环设有若干均匀分布的支管腔，立柱和支杆的连接处开设有圆柱腔，本发明构造设计实现了水雾喷射自动调节的效果，克服了风吹给水雾喷射落地点造成的影响，确保本发明可以实现稳定高效的局部混凝土保护层洒水工作。

主权利要求：

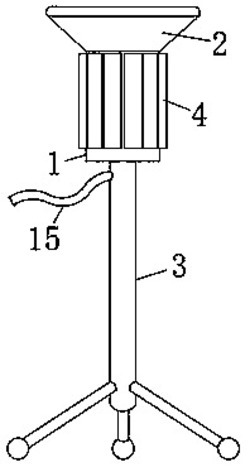

1.一种用于细石混凝土保护层浇筑养护的喷水装置，包括圆柱状的立柱（1），其特征在于：所述立柱（1）的上端固定连接有漏斗体（2）,立柱（1）的下端固定连接有支杆（3），所述漏斗体（2）的侧壁上环设有若干均匀分布的控制装置（4），所述控制装置（4）包括气囊（5）、轻质板（6）和弹簧片（7），所述气囊（5）固定在立柱（1）的外壁上，气囊（5）的一侧固定连接有轻质板（6），立柱（1）和轻质板（6）之间固定连接有若干弹簧片（7）,弹簧片（7）位于气囊（5）的一侧，所述立柱（1）中环设有若干均匀分布的支管腔（8），所述立柱（1）和支杆（3）的连接处开设有圆柱腔（9），所述支管腔（8）的一端和立柱（1）的上底面连接，支管腔（8）的下端和圆柱腔（9）连接，支管腔（8）和气囊（5）之间的立柱（1）上设置有推进装置（10），所述推进装置（10）包括推杆（11）、拦截板（12）、波纹管（13）和拦截筒（14），所述推杆（11）的一端固定连接拦截板（12）,推杆（11）的另一端固定连接有波纹管（13），所述波纹管（13）上远离推杆（11）的一端设置有拦截筒（14），所述支杆（3）的一端固定连接有软管（15）,软管（15）一端延伸到圆柱腔（9）中，气囊（5）为板壳体状，拦截板（12）设置在立柱（1）上开设的长方体状控制腔中，且支管腔（8）贯穿控制腔，推杆（11）、波纹管（13）和拦截筒（14）设置在立柱（1）上开设的圆柱孔中，拦截筒（14）固定在圆柱孔的内壁上，且圆柱孔一端延伸到气囊（5）内腔中，圆柱孔另一端和立柱（1）上的控制腔连通。
2.根据权利要求1所述的一种用于细石混凝土保护层浇筑养护的喷水装置，其特征在于：所述弹簧片（7）为波浪弯曲板状，所述轻质板（6）为方形板状且板体呈现弧形弯曲，弹簧片（7）位于轻质板（6）的板体边缘位置。 说明书 : 一种用于细石混凝土保护层浇筑养护的喷水装置技术领域[0001] 本发明涉及喷水装置技术领域，具体为一种用于细石混凝土保护层浇筑养护的喷水装置。背景技术[0002] 现有技术中的细石混凝土保护层浇筑后一端时间，混凝土保护层初步硬化，需要进行一定时间的洒水工作，确保整个混凝土保护层稳定硬化，提高其干燥后的质量，如何实现大面积的混凝土保护层稳定高效洒水工作，是个需要改进提高的技术问题。[0003] 如果能够发明一种喷水装置为独立工作单元，确保一定区域的稳定的洒水工作，可以在混凝土保护层上放置若干喷水装置，就能解决问题，为此我们提供了一种用于细石混凝土保护层浇筑养护的喷水装置。发明内容[0004] 本发明的目的在于提供一种用于细石混凝土保护层浇筑养护的喷水装置，以解决上述背景技术中提出的问题。[0005] 为实现上述目的，本发明提供如下技术方案：一种用于细石混凝土保护层浇筑养护的喷水装置，包括圆柱状的立柱，所述立柱的上端固定连接有漏斗体,立柱的下端固定连接有支杆，所述漏斗体的侧壁上环设有若干均匀分布的控制装置，所述控制装置包括气囊、轻质板和弹簧片，所述气囊固定在立柱的外壁上，气囊的一侧固定连接有轻质板，立柱和轻质板之间固定连接有若干弹簧片,弹簧片位于气囊的一侧，所述立柱中环设有若干均匀分布的支管腔，所述立柱和支杆的连接处开设有圆柱腔，所述支管腔的一端和立柱的上底面连接，支管腔的下端和圆柱腔连接，支管腔和气囊之间的立柱上设置有推进装置，所述推进装置包括推杆、拦截板、波纹管和拦截筒，所述推杆的一端固定连接拦截板,推杆的另一端固定连接有波纹管，所述波纹管上远离推杆的一端设置有拦截筒，所述支杆的一端固定连接有软管,软管一端延伸到圆柱腔中。[0006] 优选的，所述弹簧片为波浪弯曲板状，所述轻质板为方形板状且板体呈现弧形弯曲，弹簧片位于轻质板的板体边缘位置。[0007] 优选的，所述气囊为板壳体状，拦截板设置在立柱上开设的长方体状控制腔中，且支管腔贯穿控制腔。[0008] 优选的，所述推杆、波纹管和拦截筒设置在立柱上开设的圆柱孔中，拦截筒固定在圆柱孔的内壁上，且圆柱孔一端延伸到气囊内腔中，圆柱孔另一端和立柱上的控制腔连通。[0009] 与现有技术相比，本发明的有益效果是：[0010] 1.本发明构造设计实现了水雾喷射自动调节的效果，克服了风吹给水雾喷射落地点造成的影响，确保本发明可以实现稳定高效的局部混凝土保护层洒水工作；[0011] 2.本发明通过控制装置和推进装置的配合设计，实现稳定的气流控制传动，进而提高整个喷水装置对风的感应灵敏度。附图说明[0012] 图1为本发明结构示意图；[0013] 图2为推进装置结构示意图。[0014] 图中：1立柱、2漏斗体、3支杆、4控制装置、5气囊、6轻质板、7弹簧片、8支管腔、9圆柱腔、10推进装置、11推杆、12拦截板、13波纹管、14拦截筒、15软管。具体实施方式[0015] 下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的技术方案，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。[0016] 请参阅图1至图2，本发明提供一种技术方案：一种用于细石混凝土保护层浇筑养护的喷水装置，包括圆柱状的立柱1，立柱1的上端固定连接有漏斗体2,立柱1的下端固定连接有支杆3，漏斗体2的侧壁上环设有若干均匀分布的控制装置4，控制装置4包括气囊5、轻质板6和弹簧片7，气囊5固定在立柱1的外壁上，气囊5的一侧固定连接有轻质板6，立柱1和轻质板6之间固定连接有若干弹簧片7,弹簧片7位于气囊5的一侧，立柱1中环设有若干均匀分布的支管腔8，立柱1和支杆3的连接处开设有圆柱腔9，支管腔8的一端和立柱1的上底面连接，支管腔8的下端和圆柱腔9连接，支管腔8和气囊5之间的立柱1上设置有推进装置10，推进装置10包括推杆11、拦截板12、波纹管13和拦截筒14，推杆11的一端固定连接拦截板12,推杆11的另一端固定连接有波纹管13，波纹管13上远离推杆11的一端设置有拦截筒14，支杆3的一端固定连接有软管15,软管15一端延伸到圆柱腔9中，参考图1,软管15上远离支杆3的一端和现有技术中的供水机构连接，对圆柱腔9中进行注水工作，在初步硬化的混凝土保护层上均匀散开放置有若干喷水装置，确保对整个混凝土保护层进行均匀洒水工作，支管腔8的形状参考图1,可以使若干水流汇聚在立柱1上端中部位置，实现若干水流的撞击，圆柱腔9的周围连接有若干均匀环设的支管腔8。[0017] 弹簧片7为波浪弯曲板状，轻质板6为方形板状且板体呈现弧形弯曲，弹簧片7位于轻质板6的板体边缘位置。[0018] 气囊5为板壳体状，拦截板12设置在立柱1上开设的长方体状控制腔中，且支管腔8贯穿控制腔。[0019] 推杆11、波纹管13和拦截筒14设置在立柱1上开设的圆柱孔中，拦截筒14固定在圆柱孔的内壁上，且圆柱孔一端延伸到气囊5内腔中，圆柱孔另一端和立柱1上的控制腔连通。[0020] 工作原理：软管15中的水流注入到圆柱腔9中，再扩散到若干支管腔8中，最后在立柱1的顶部飞射出，若干股高速水流汇聚撞击进而扩散开，在本发明上空周围产生水雾覆盖，实现所处区域的混凝土保护层的喷水工作，如果是有风天气，风荷载作用到轻质板6上，轻质板6移动，轻质板6和立柱1配合夹紧气囊5，将气囊5中气体挤进波纹管13中，气压顶起推杆11,推杆11移动控制拦截板12,拦截板12移动进而拦截支管腔8中流动的水流，这样对应的支管腔8中停止水流流动，而其它方向的支管腔8中水流仍然飞射而出，这样冲击在一起的水流整体就会发生向风来方向偏移情况，避免风吹使水雾喷射落地点转移问题，实现自动调节。[0021] 尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

专利地区：河南

专利申请日期：2020-03-30

专利公开日期：2024-09-13

专利公告号：2024-09-13
