一种无线信号的抗干扰方法及抗干扰装置发明专利

一种无线信号的抗干扰方法及抗干扰装置

摘要：本申请适用于无线信号处理的技术领域，提供一种无线信号的抗干扰方法及抗干扰装置，所述抗干扰方法包括：获取输入信号以及信号参数；根据信号参数，计算输入信号对应的最大增益系数；将所述最大增益系数作为上限值，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号。由于经过最大增益系数范围内的增益系数增益后的有用信号的第一功率符合所述解调区间，经过最大增益系数范围内的增益系数增益后的干扰信号的第二功率不符合所述解调区间，故干扰信号无法被正确解调，实现抗干扰目的，且不影响有用信号的解调。

专利类型：发明专利

专利申请号：CN202110971502.9

专利申请（专利权）人：深圳市美科星通信技术有限公司
权利人地址：广东省深圳市南山区高新区高新南四道023号高新工业村R1号B区第三层西段

专利发明（设计）人：李宛苡,吴昌强

主权利要求:一种无线信号的抗干扰方法及抗干扰装置
技术领域
[0001] 本申请属于无线信号处理的技术领域，尤其涉及一种无线信号的抗干扰方法及抗干扰装置。
背景技术
[0002] 在无线信号处理流程中，输入信号需要经过自动增益控制和解调处理。然而，输入信号中不仅包括有用信号，还包括干扰信号。其中，基于自动增益控制的现有抗干扰方法，往往通过统计干扰信号所处的频段，统计干扰信号的强度以及干扰次数，滤除干扰较强及干扰次数较为频繁的频段，即在这些频段上不接收信号，进而实现抗干扰的目的。
[0003] 而现有抗干扰方法在滤除上述频段时，往往容易盲目将上述频段中的有用信号滤除(上述频段中可能同时存在有用信号和干扰信号)，从而影响对有用信号的解调。这是一个亟需解决的技术问题。
发明内容
[0004] 有鉴于此，本申请实施例提供了一种无线信号的抗干扰方法、异常抗干扰装置、接收机、目标接入点设备以及计算机可读存储介质，可以解决现有抗干扰方法在滤除上述频段时，往往容易盲目将上述频段中的有用信号滤除(上述频段中可能同时存在有用信号和干扰信号)，从而影响对有用信号的解调的技术问题。
[0005] 本申请实施例的第一方面提供了一种无线信号的抗干扰方法，所述抗干扰方法包括：
[0006] 根据所述信号参数，计算所述输入信号对应的最大增益系数；所述最大增益系数是指自动增益控制所采用的增益系数的最大值；
[0007] 将所述最大增益系数作为上限值，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号，所述解调区间为对有用信号进行解调处理的功率范围。
[0008] 本申请实施例与现有技术相比存在的有益效果是：本申请根据信号参数计算，得到输入信号对应的最大增益系数。在对输入信号进行自动增益控制时，将增益值控制在最大增益系数内。由于经过最大增益系数范围内的增益系数增益后的有用信号的第一功率符合所述解调区间，经过最大增益系数范围内的增益系数增益后的干扰信号的第二功率不符合所述解调区间。故干扰信号无法被正确解调，实现抗干扰目的，且不影响有用信号的解调。
[0009] 本申请实施例的第二方面提供了一种无线信号的抗干扰装置，所述抗干扰装置包括：
[0010] 获取单元，用于获取输入信号以及信号参数；所述输入信号中包括有用信号和干扰信号；
[0011] 计算单元，用于根据所述信号参数，计算所述输入信号对应的最大增益系数；所述最大增益系数是指自动增益控制所采用的增益系数的最大值；
[0012] 增益单元，用于将所述最大增益系数作为上限值，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号，所述解调区间为对有用信号进行解调处理的功率范围。
[0013] 本申请提供的一种无线信号的抗干扰装置，根据信号参数计算，得到输入信号对应的最大增益系数。在对输入信号进行自动增益控制时，将增益值控制在最大增益系数内。由于经过最大增益系数范围内的增益系数增益后的有用信号的第一功率符合所述解调区间，经过最大增益系数范围内的增益系数增益后的干扰信号的第二功率不符合所述解调区间。故干扰信号无法被正确解调，实现抗干扰目的，且不影响有用信号的解调。

[0014] 本申请实施例的第三方面提供了一种接收机，其特征在于，所述接收机包括存储器、处理器以及存储在所述存储器中并可在所述处理器上运行的计算机程序，所述处理器执行所述计算机程序时实现上述第一方面所述方法的步骤。
[0015] 本申请实施例的第四方面提供了一种计算机可读存储介质，所述计算机可读存储介质存储有计算机程序，所述计算机程序被处理器执行时实现上述第一方面所述方法的步骤。
附图说明
[0016] 为了更清楚地说明本申请实施例中的技术方案，下面将对实施例或相关技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本申请的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其它的附图。

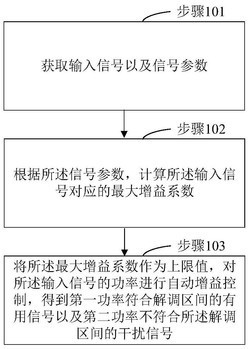

[0017] 图1示出了本申请提供的一种无线信号的抗干扰方法的示意性流程图；
[0018] 图2示出了本申请提供的有用信号经AGC放大前后的示意图；
[0019] 图3示出了本申请提供的干扰信号经AGC放大前后的示意图；
[0020] 图4示出了本申请提供的另一种无线信号的抗干扰方法的示意性流程图；
[0021] 图5示出了本申请提供的另一种无线信号的抗干扰方法的示意性流程图；
[0022] 图6示出了本申请提供的另一种无线信号的抗干扰方法的示意性流程图；
[0023] 图7示出了本申请提供的另一种无线信号的抗干扰方法的示意性流程图；
[0024] 图8示出了本申请提供的一种无线信号的抗干扰装置的示意图；
[0025] 图9是本发明一实施例提供的一种接收机的示意图。
具体实施方式
[0026] 以下描述中，为了说明而不是为了限定，提出了诸如特定系统结构、技术之类的具体细节，以便透彻理解本申请实施例。然而，本领域的技术人员应当清楚，在没有这些具体细节的其它实施例中也可以实现本申请。在其它情况中，省略对众所周知的系统、装置、电路以及方法的详细说明，以免不必要的细节妨碍本申请的描述。
[0027] 为了更好地理解本申请的技术方案，在此对背景技术进行进一步说明：
[0028] 在无线信号传输过程，由于发射功率、传输距离、多径效应以及衰落等一种或多种原因的影响，接收机接收到不同无线信号的功率之间差距悬殊。当无线信号的功率较低时，某些电路(例如检波器)无法正常进行处理。当无线信号的功率较高时，容易造成放大电路的阻塞(非线性失真)。故需要通过自动增益控制(AGC，AutomaticGenerationControl)调整无线信号的功率，以使得接收机更好地处理不同功率的输入信号。
[0029] 自动增益控制的原理如下：通过放大或压缩对输入信号的功率进行调整。当弱信号输入时，通过放大电路，提高弱信号的功率。当强信号输入时，通过压缩电路，降低强信号的功率。
[0030] 自动增益控制的硬件往往由电平检测器(峰值检波电路)、低通滤波器、直流放大器、电压比较器、控制电压产生器和可控增益放大器组成。其中，可控增益放大器是实现增益控制的关键。
[0031] 其中，基于自动增益控制的现有抗干扰方法，往往通过统计干扰信号所处的频段，统计干扰信号的强度以及干扰次数，滤除干扰较强及干扰次数较为频繁的频段，即在这些频段上不接收信号，进而实现抗干扰的目的。
[0032] 而现有抗干扰方法在滤除上述频段时，往往容易盲目将上述频段中的有用信号滤除(上述频段中可能同时存在有用信号和干扰信号)，从而影响对有用信号的解调。这是一个亟需解决的技术问题。
[0033] 有鉴于此，本申请实施例提供了一种无线信号的抗干扰方法、抗干扰装置、接收机以及计算机可读存储介质，可以解决上述技术问题。
[0034] 首先，本申请提供了一种无线信号的抗干扰方法。请参见图1，图1示出了本申请提供的一种无线信号的抗干扰方法的示意性流程图。如图1所示，该抗干扰方法可以包括如下步骤：
[0035] 步骤101，获取输入信号以及信号参数；所述输入信号中包括有用信号和干扰信号。
[0036] 输入信号是指未经过自动增益控制的信号，包括有用信号和干扰信号。有用信号是指由发射机发送的有效信号，而干扰信号是指由干扰源形成的信号。输入信号中包括多种类型的信号参数，信号参数包括但不限于有用信号的第一平均功率、干扰信号的第二平均功率、解调区间的下限值以及最低信噪比等一种参数或多种参数之间的组合。
[0037] 获取信号参数过程如下：接收机在接收输入信号的过程中，统计有用信号在第一预设时长内第一功率的平均值，得到有用信号的第一平均功率。统计干扰信号在第一预设时长内第二功率的平均值，得到干扰信号的第二平均功率。
[0038] 其中，解调区间由接收机解调特性决定，故解调区间的下限值为固定值。在现有技术中，无论有用信号的第一功率和干扰信号的第二功率是否具有差异，在经过AGC调整之后，其功率都落在解调范围中。示例性地，假设解调范围为：[PWRlow,PWRhigh]，有用信号的第一平均功率为RSSIsignal，有用信号需要的增益系数平均值为AvrgAGCgainsignal，干扰信号的第二平均功率为RSSInoise，干扰信号需要的增益系数平均值为AvrgAGCgainnoise。上述参数满足如下表达式：PWRlow≤RSSIsignal+AvrgAGCgainsignal(表示增益后的有用信号)≤PWRhigh，且PWRlow≤RSSInoise+AvrgAGCgainnoise(表示增益后的干扰信号)≤PWRhigh。
[0039] 其中，最低信噪比由调制与编码策略(MCS，ModulationandCodingScheme)决定，不同的MCS等级对应不同的最低信噪比。故可基于MCS等级获取信噪比。
[0040] 步骤102，根据所述信号参数，计算所述输入信号对应的最大增益系数；所述最大增益系数是指自动增益控制所采用的增益系数的最大值。
[0041] 最大增益系数用于对输入信号的功率进行增益，使增益后的有用信号第一功率符合解调区间，使增益后的干扰信号第二功率不符合解调区间。
[0042] 计算最大增益系数的方式包括但不限于图5对应实施例中的公式一至图7对应实施例中的公式一、公式二和公式三。具体参见图5对应实施例至图7对应实施例。
[0043] 其中，不同参数组成的信号参数，采用不同的计算公式，可基于实际应用场景进行设定。
[0044] 步骤103，将所述最大增益系数作为上限值，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号，所述解调区间为对有用信号进行解调处理的功率范围。
[0045] 解调区间是指对信号进行解调处理的最佳功率区间。若信号的功率符合最佳解调区间，则信号可被正常解调。若信号的功率不符合最佳解调区间，则信号可被正常解调。
[0046] 为了更好地理解符合解调区间与不符合解调区间之间的差异，在此结合图2和图3进行解释说明，请参见图2，图2示出了本申请提供的有用信号经AGC放大前后的示意图。如图2所示，左侧的信号为有用信号的第一功率幅度区间，经过自动增益控制后的第一功率幅度区间达到最佳解调区间的边界或近似边界(其中，近似边界是指第一功率幅度区间与最佳解调区间的两侧之间的间距小于阈值)。
[0047] 请参见图3，图3示出了本申请提供的干扰信号经AGC放大前后的示意图。如图3所示，左侧的信号为干扰信号的第二功率幅度区间，干扰信号经过自动增益控制后，经过自动增益控制后的第二功率幅度区间无法达到最佳解调区间的边界或近似边界(既第二功率幅度区间与最佳解调区间的两侧之间的间距不小于阈值)。
[0048] 值得注意的是，步骤103在自动增益控制过程中，并不是仅采用最大增益系数作为唯一增益值，所采用的增益系数大小不一(增益系数大小由信号功率所需增益系数决定)。所有的增益系数是以最大增益系数为上限值。

[0049] 在本实施例中，根据信号参数计算，得到输入信号对应的最大增益系数。在对输入信号进行自动增益控制时，将增益值控制在最大增益系数内。由于经过最大增益系数范围内的增益系数增益后的有用信号的第一功率符合所述解调区间，经过最大增益系数范围内的增益系数增益后的干扰信号的第二功率不符合所述解调区间。故干扰信号无法被正确解调，实现抗干扰目的，且不影响有用信号的解调。
[0050] 作为本申请一个可选实施例，在步骤103之后还包括如下步骤104至步骤106。请参见图4，图4示出了本申请提供的另一种无线信号的抗干扰方法的示意性流程图。
[0051] 步骤104，在所述解调区间内，对增益后的所述输入信号进行解调处理，得到目标信号。
[0052] 经过步骤103的处理后，有用信号的第一功率符合解调区间。干扰信号的第二功率不符合解调区间。故将输入信号(包括有用信号和干扰信号)经过解调处理后，可滤除干扰信号，得到有用信号对应的目标信号。其中，由于有用信号的第一功率符合解调区间，故有用信号可被正确解调，而干扰信号的第二功率不符合解调区间，故干扰信号无法被正确解调。
[0053] 步骤105，若目标信号中不存在解调后的有用信号，则将最大增益系数加上预设数值，得到调整后的所述最大增益系数。
[0054] 由于在实际应用场景中，可能存在如下情况：有用信号的第一功率波动幅度可能较大。在上述情况下，可能出现最大增益系数范围内的增益系数对于有用信号的增益程度过小，导致有用信号无法被正确解调，进而目标信号中不存在解调后的有用信号。
[0055] 为了适应有用信号的第一功率的波动幅度，可将最大增益系数适当增大。既，将最大增益系数加上预设数值，得到调整后的最大增益系数。预设数值可根据实际应用场景中第一功率的波动幅度进行设定，在此不限于其具体数值。
[0056] 步骤106，将调整后的所述最大增益系数作为所述最大增益系数，返回执行所述将所述最大增益系数作为上限值，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号的步骤以及后续步骤。
[0057] 将调整后的最大增益系数作为最大增益系数，并循环执行步骤103至106，直至目标信号中存在解调后的有用信号，也既有用信号被正确解调。
[0058] 在本实施例中，通过对增益后的有用信号和干扰信号进行解调处理，以滤除不符合解调区间的干扰信号，实现抗干扰效果。并在有用信号无法被正确解调时，调整最大增益系数，以适应第一功率波动较大的有用信号。
[0059] 可选地，在上述图1所示实施例还包括如下步骤A1至步骤A3。请参见图5，图5示出了本申请提供的另一种无线信号的抗干扰方法的示意性流程图。其中，本实施中的步骤101至步骤106，与图1与图4所示实施例中的步骤101至步骤106相同，具体请参见图1与图4所示实施例中的步骤101至步骤106，在此不再赘述。
[0060] 步骤A1，在第二预设时长内，统计调制与编码策略的第一等级。
[0061] 由于接收机接收的输入信号可能存在一种或多种第一等级(调制与编码策略等级)，故需统计第二预设时长内的第一等级，以进行后续处理。
[0062] 其中，本申请中提到的第一预设时长和第二预设时长可以相同或不同。
[0063] 步骤A2，若在所述第二预设时长内，所述第一等级有且仅有一个，则获取所述第一等级对应的第一最低信噪比。
[0064] 由于在实际应用场景中，输入信号对应的调制与编码策略(MCS,mymovacheckinsystem)等级往往存在多个。而在测试场景中，输入信号对应的调制与编码策略等级往往仅存在一个。对于测试场景，执行本实施例对应的技术方案。对于实际应用场景，执行图6或图7所示实施例对应的技术方案。

[0065] 不同的调制与编码策略等级对应不同最低信噪比，在确定输入信号的第一等级有且仅有一个，则获取所述第一等级对应的第一最低信噪比。
[0066] 步骤A3，若所述第一最低信噪比不大于所述第一平均功率与所述第二平均功率之间的第一差值，则执行所述获取输入信号以及信号参数的步骤以及后续步骤。
[0067] 信噪比是指一个电子设备或者电子系统中信号与噪声的比例。当第一最低信噪比不大于第一平均功率与第二平均功率之间的第一差值，则表示在输入信号中干扰信号的功率相对于有用信号的功率较低，可以对输入信号进行后续处理，既步骤101至步骤106。
[0068] 若第一最低信噪比大于第一平均功率与第二平均功率之间的第一差值，则表示在输入信号中干扰信号的功率相对于有用信号的功率较高，可执行如下可选实施例：
[0069] 作为本实施例的一个可选实施例，在步骤A2之后，还包括如下步骤：若所述第一最低信噪比大于第一平均功率与第二平均功率之间的第一差值，则通过传输功率控制机制TPC，调整发送方发送所述输入信号的功率。若调整后的所述输入信号符合预设条件，则将调整后的所述输入信号作为所述输入信号，并执行所述获取输入信号以及信号参数的步骤以及后续步骤，既步骤101至步骤106。
[0070] 所述预设条件是指所述第一最低信噪比不大于第三平均功率与所述第二平均功率之间的第一差值。第三平均功率是指调整后的所述有用信号对应的平均功率。其中，第一差值和第三差值可以相同或不同，可根据实际应用场景进行设定。
[0071] 步骤101，获取输入信号以及信号参数；所述输入信号中包括有用信号和干扰信号。
[0072] 步骤102，根据所述信号参数，计算所述输入信号对应的最大增益系数；所述最大增益系数是指自动增益控制所采用的增益系数的最大值。
[0073] 在本实施例中，信号参数包括所述有用信号的第一平均功率、所述干扰信号的第二平均功率以及解调区间的下限值。
[0074] 作为本申请的一个可选实施例，步骤102包括：将信号参数代入第一公式，得到输入信号对应的最大增益系数。
[0075] 所述第一公式为：AGCgainmax＝PWRlow‑(AvrgRSSIsignal+AvrgRSSInoise)/2；
[0076] 其中，AGCgainmax表示所述最大增益系数，PWRlow表示所述解调区间的下限值，AvrgRSSIsignal表示所述有用信号的第一平均功率，AvrgRSSInoise表示所述干扰信号的第二平均功率。
[0077] 步骤103，将所述最大增益系数作为上限值，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号，所述解调区间为对有用信号进行解调处理的功率范围。
[0078] 步骤104，在所述解调区间内，对增益后的所述输入信号进行解调处理，得到目标信号。
[0079] 步骤105，若目标信号中不存在解调后的有用信号，则将最大增益系数加上预设数值，得到调整后的所述最大增益系数。
[0080] 步骤106，将调整后的所述最大增益系数作为所述最大增益系数，返回执行所述将所述最大增益系数作为上限值，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号的步骤以及后续步骤。
[0081] 在本实施例中，基于有用信号的第一平均功率、干扰信号的第二平均功率以及解调区间的下限值计算最大增益系数。在对输入信号进行自动增益控制时，将增益值控制在最大增益系数内。由于经过最大增益系数范围内的增益系数增益后的有用信号的第一功率符合所述解调区间，经过最大增益系数范围内的增益系数增益后的干扰信号的第二功率不符合所述解调区间。故干扰信号无法被正确解调，实现抗干扰目的，且不影响有用信号的解调。并基于调制与编码策略的第一等级确定第一最低信噪比，基于第一最低信噪比确定是否执行步骤101至步骤106，以确保第一最低信噪比符合处理标准。
[0082] 可选地，在上述图1所示实施例还包括如下步骤B1至步骤B4。请参见图6，图6示出了本申请提供的另一种无线信号的抗干扰方法的示意性流程图。其中，本实施中的步骤101至步骤106，与图1与图4所示实施例中的步骤101至步骤106相同，具体请参见图1与图4所示实施例中的步骤101至步骤106，在此不再赘述。
[0083] 步骤B1，在第二预设时长内，统计调制与编码策略的第二等级。
[0084] 由于接收机接收的输入信号可能存在一种或多种第二等级(调制与编码策略等级)，故需统计第二预设时长内的第二等级，以进行后续处理。
[0085] 步骤B2，若在所述第二预设时长内，存在多个所述第二等级，则在多个所述第二等级中获取最高等级；所述最高等级是指使用频率最高的第二等级。
[0086] 实际应用场景中，输入信号对应的第二等级往往存在多个。当存在多个第二等级时，则以使用频率最高或使用时长最长的第二等级作为最高等级。例如：在输入信号中，以某一个第二等级发送的报文占比达到30％以上(使用频率最高)，则以该第二等级为最高等级。
[0087] 步骤B3，获取所述最高等级对应的第二最低信噪比。
[0088] 不同的调制与编码策略等级对应不同信噪比，在确定输入信号的最高等级后，获取第二等级对应的第二最低信噪比。
[0089] 步骤B4，若所述第二最低信噪比不大于所述第一平均功率与所述第二平均功率之间的第二差值，则执行所述获取输入信号以及信号参数的步骤以及后续步骤。
[0090] 当第二最低信噪比不大于第一平均功率与第二平均功率之间的第二差值，则表示在输入信号中干扰信号的功率相对于有用信号的功率较低，可以对输入信号进行后续处理，既步骤101至步骤106。
[0091] 步骤101，获取输入信号以及信号参数；所述输入信号中包括有用信号和干扰信号。
[0092] 步骤102，根据所述信号参数，计算所述输入信号对应的最大增益系数；所述最大增益系数是指自动增益控制所采用的增益系数的最大值。
[0093] 在本实施例中，信号参数包括但不限于所述有用信号的第一平均功率、所述干扰信号的第二平均功率以及解调区间的下限值等一种参数或多种参数之间的组合。
[0094] 作为本申请的一个可选实施例，步骤102包括：将所述信号参数代入第二公式，得到所述输入信号对应的最大增益系数；
[0095] 所述第二公式为：AGCGain＝PWRlow‑(AvrgRSSIsignal+AvrgRSSInoise)/2；
[0096] 其中，AGCGain表示所述最大增益系数，PWRlow表示所述解调区间的下限值，AvrgRSSIsignal表示所述有用信号的第一平均功率，AvrgRSSInoise表示所述干扰信号的第二平均功率。
[0097] 步骤103，根据所述最大增益系数，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号，所述解调区间为对有用信号进行解调处理的功率范围。
[0098] 步骤104，在所述解调区间内，对增益后的所述输入信号进行解调处理，得到目标信号。
[0099] 步骤105，若目标信号中不存在解调后的有用信号，则将最大增益系数加上预设数值，得到调整后的所述最大增益系数。
[0100] 步骤106，将调整后的所述最大增益系数作为所述最大增益系数，返回执行所述将所述最大增益系数作为上限值，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号的步骤以及后续步骤。
[0101] 在本实施例中，基于有用信号的第一平均功率、干扰信号的第二平均功率、解调区间的下限值以及第二最低信噪比计算最大增益系数。在对输入信号进行自动增益控制时，将增益值控制在最大增益系数内。由于经过最大增益系数范围内的增益系数增益后的有用信号的第一功率符合所述解调区间，经过最大增益系数范围内的增益系数增益后的干扰信号的第二功率不符合所述解调区间。故干扰信号无法被正确解调，实现抗干扰目的，且不影响有用信号的解调。并基于调制与编码策略的第二等级确定第二最低信噪比，基于第二最低信噪比确定是否执行步骤101至步骤106，以确保第一最低信噪比符合处理标准。
[0102] 可选地，在上述图1所示实施例还包括如下步骤B1至步骤B4。请参见图7，图7示出了本申请提供的另一种无线信号的抗干扰方法的示意性流程图。其中，本实施中的步骤101至步骤106，与图1与图4所示实施例中的步骤101至步骤106相同，具体请参见图1与图4所示实施例中的步骤101至步骤106，在此不再赘述。
[0103] 步骤B1，在第二预设时长内，统计调制与编码策略的第二等级。
[0104] 步骤B2，若在所述第二预设时长内，存在多个所述第二等级，则在多个所述第二等级中获取最高等级；所述最高等级是指使用频率最高的第二等级。
[0105] 步骤B3，获取所述最高等级对应的第二最低信噪比。
[0106] 步骤B4，若所述第二最低信噪比不大于所述第一平均功率与所述第二平均功率之间的第二差值，则执行所述获取输入信号以及信号参数的步骤以及后续步骤。
[0107] 本实施中的步骤B1至步骤B4，与图6所示实施例中的步骤B1至步骤B4相同，具体请参见图6所示实施例中的步骤B1至步骤B4，在此不再赘述。
[0108] 步骤B5，若所述第二最低信噪比大于第一平均功率与第二平均功率之间的第二差值，则通过传输功率控制机制TPC，调整发送方发送所述输入信号的功率。
[0109] 若第二最低信噪比大于第一平均功率与第二平均功率之间的差值，则表示在输入信号中干扰信号的功率相对于有用信号的功率较高，需要降低输入信号中的干扰信号的功率。为了降低干扰信号的功率，故本实施通过传输功率控制机制(TPC，transmitpowercontrol)，调整发送方发送所述输入信号的功率。
[0110] 步骤B6，若调整后的所述输入信号符合预设条件，则将调整后的所述输入信号作为所述输入信号，并执行所述获取输入信号以及信号参数的步骤以及后续步骤；所述预设条件是指所述第二最低信噪比不大于第三平均功率与所述第二平均功率之间的第二差值；所述第三平均功率是指调整后的所述有用信号对应的平均功率。

[0111] 若第二最低信噪比不大于第三平均功率与第二平均功率之间的第二差值(既符合预设条件)，则将调整后的所述输入信号作为所述输入信号，并执行所述获取输入信号以及信号参数的步骤以及后续步骤，既执行步骤101至步骤106。
[0112] 其中，获取第三平均功率的过程如下：统计有用信号在第一预设时长内第三功率的平均值，得到有用信号的第三平均功率。
[0113] 步骤101，获取输入信号以及信号参数；所述输入信号中包括有用信号和干扰信号。
[0114] 步骤102，根据所述信号参数，计算所述输入信号对应的最大增益系数；所述最大增益系数是指自动增益控制所采用的增益系数的最大值。
[0115] 在本实施例中，信号参数包括但不限于所述有用信号的第三平均功率、所述干扰信号的第二平均功率以及解调区间的下限值等一种参数或多种参数之间的组合。
[0116] 作为本申请的一个可选实施例，步骤102包括：将所述信号参数代入第二公式，得到所述输入信号对应的最大增益系数；
[0117] 所述第三公式为：AGCGain＝PWRlow‑(RequiredRSSIMCSmax+AvrgRSSInoise)/2；
[0118] 其中，AGCGain表示所述最大增益系数，PWRlow表示所述解调区间的下限值，RequiredRSSIMCSmax表示所述第三平均功率，AvrgRSSInoise表示所述干扰信号的第二平均功率。
[0119] 步骤103，根据所述最大增益系数，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号，所述解调区间为对有用信号进行解调处理的功率范围。
[0120] 步骤104，在所述解调区间内，对增益后的所述输入信号进行解调处理，得到目标信号。
[0121] 步骤105，若目标信号中不存在解调后的有用信号，则将最大增益系数加上预设数值，得到调整后的所述最大增益系数。
[0122] 步骤106，将调整后的所述最大增益系数作为所述最大增益系数，返回执行所述将所述最大增益系数作为上限值，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号的步骤以及后续步骤。
[0123] 在本实施例中，在第二最低信噪比过大时，通过传输功率控制机制TPC，调整发送方发送所述输入信号的功率，以减低输入信号的第二最低信噪比，使输入信号被正确增益与解调。
[0124] 如图8本申请提供了一种无线信号的抗干扰装置8，请参见图8，图8示出了本申请提供的一种无线信号的抗干扰装置的示意图，如图8所示一种无线信号的抗干扰装置包括：
[0125] 获取单元81，用于获取输入信号以及信号参数；所述输入信号中包括有用信号和干扰信号；
[0126] 计算单元82，用于根据所述信号参数，计算所述输入信号对应的最大增益系数；所述最大增益系数是指自动增益控制所采用的增益系数的最大值；
[0127] 增益单元83，用于将所述最大增益系数作为上限值，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号，所述解调区间为对有用信号进行解调处理的功率范围。
[0128] 本申请提供的一种无线信号的抗干扰装置，根据信号参数计算，得到输入信号对应的最大增益系数。在对输入信号进行自动增益控制时，将增益值控制在最大增益系数内。由于经过最大增益系数范围内的增益系数增益后的有用信号的第一功率符合所述解调区间，经过最大增益系数范围内的增益系数增益后的干扰信号的第二功率不符合所述解调区间。故干扰信号无法被正确解调，实现抗干扰目的，且不影响有用信号的解调。

[0129] 图9是本发明一实施例提供的一种接收机的示意图。如图9所示，该实施例的一种接收机9包括：处理器91、存储器92以及存储在所述存储器92中并可在所述处理器91上运行的计算机程序93，例如一种无线信号的抗干扰程序。所述处理器91执行所述计算机程序93时实现上述各个一种无线信号的抗干扰方法实施例中的步骤，例如图1所示的步骤101至步骤103。或者，所述处理器91执行所述计算机程序93时实现上述各装置实施例中各单元的功能，例如图8所示单元81至83的功能。
[0130] 示例性的，所述计算机程序93可以被分割成一个或多个单元，所述一个或者多个单元被存储在所述存储器92中，并由所述处理器91执行，以完成本发明。所述一个或多个单元可以是能够完成特定功能的一系列计算机程序指令段，该指令段用于描述所述计算机程序93在所述一种接收机9中的执行过程。例如，所述计算机程序93可以被分割成各单元的具体功能如下：
[0131] 获取单元，用于获取输入信号以及信号参数；所述输入信号中包括有用信号和干扰信号；
[0132] 计算单元，用于根据所述信号参数，计算所述输入信号对应的最大增益系数；所述最大增益系数是指自动增益控制所采用的增益系数的最大值；
[0133] 增益单元，用于将所述最大增益系数作为上限值，对所述输入信号的功率进行自动增益控制，得到第一功率符合解调区间的有用信号以及第二功率不符合所述解调区间的干扰信号，所述解调区间为对有用信号进行解调处理的功率范围。
[0134] 所述接收机中包括但不限于处理器91以及存储器92。本领域技术人员可以理解，图9仅仅是一种接收机9的示例，并不构成对一种接收机9的限定，可以包括比图示更多或更少的部件，或者组合某些部件，或者不同的部件，例如所述一种接收机还可以包括输入输出设备、网络接入设备、总线等。
[0135] 所述处理器91可以是中央处理单元(CentralProcessingUnit，CPU)，还可以是其他通用处理器、数字信号处理器(DigitalSignalProcessor，DSP)、专用集成电路(ApplicationSpecificIntegratedCircuit，ASIC)、现成可编程门阵列(Field‑ProgrammableGateArray，FPGA)或者其他可编程逻辑器件、分立门或者晶体管逻辑器件、分立硬件组件等。通用处理器可以是微处理器或者该处理器也可以是任何常规的处理器等。
[0136] 所述存储器92可以是所述一种接收机9的内部存储单元，例如一种接收机9的硬盘或内存。所述存储器92也可以是所述一种接收机9的外部存储设备，例如所述一种接收机9上配备的插接式硬盘，智能存储卡(SmartMediaCard，SMC)，安全数字(SecureDigital，SD)卡，闪存卡(FlashCard)等。进一步地，所述存储器92还可以既包括所述一种接收机9的内部存储单元也包括外部存储设备。所述存储器92用于存储所述计算机程序以及所述一种漫游控制设备所需的其他程序和数据。所述存储器92还可以用于暂时地存储已经输出或者将要输出的数据。
[0137] 应理解，上述实施例中各步骤的序号的大小并不意味着执行顺序的先后，各过程的执行顺序应以其功能和内在逻辑确定，而不应对本申请实施例的实施过程构成任何限定。
[0138] 需要说明的是，上述装置/单元之间的信息交互、执行过程等内容，由于与本申请方法实施例基于同一构思，其具体功能及带来的技术效果，具体可参见方法实施例部分，此处不再赘述。
[0139] 所属领域的技术人员可以清楚地了解到，为了描述的方便和简洁，仅以上述各功能单元、模块的划分进行举例说明，实际应用中，可以根据需要而将上述功能分配由不同的功能单元、模块完成，既将所述装置的内部结构划分成不同的功能单元或模块，以完成以上描述的全部或者部分功能。实施例中的各功能单元、模块可以集成在一个处理单元中，也可以是各个单元单独物理存在，也可以两个或两个以上单元集成在一个单元中，上述集成的单元既可以采用硬件的形式实现，也可以采用软件功能单元的形式实现。另外，各功能单元、模块的具体名称也只是为了便于相互区分，并不用于限制本申请的保护范围。上述系统中单元、模块的具体工作过程，可以参考前述方法实施例中的对应过程，在此不再赘述。
[0140] 本申请实施例还提供了一种计算机可读存储介质，所述计算机可读存储介质存储有计算机程序，所述计算机程序被处理器执行时实现可实现上述各个方法实施例中的步骤。
[0141] 本申请实施例提供了一种计算机程序产品，当计算机程序产品在移动终端上运行时，使得移动终端执行时实现可实现上述各个方法实施例中的步骤。
[0142] 所述集成的单元如果以软件功能单元的形式实现并作为独立的产品销售或使用时，可以存储在一个计算机可读取存储介质中。基于这样的理解，本申请实现上述实施例方法中的全部或部分流程，可以通过计算机程序来指令相关的硬件来完成，所述的计算机程序可存储于一计算机可读存储介质中，该计算机程序在被处理器执行时，可实现上述各个方法实施例的步骤。其中，所述计算机程序包括计算机程序代码，所述计算机程序代码可以为源代码形式、对象代码形式、可执行文件或某些中间形式等。所述计算机可读介质至少可以包括：能够将计算机程序代码携带到拍照装置/接收机的任何实体或装置、记录介质、计算机存储器、只读存储器(Read‑OnlyMemory，ROM)、随机存取存储器(RandomAccessMemory，RAM)、电载波信号、电信信号以及软件分发介质。例如U盘、移动硬盘、磁碟或者光盘等。在某些司法管辖区，根据立法和专利实践，计算机可读介质不可以是电载波信号和电信信号。
[0143] 在上述实施例中，对各个实施例的描述都各有侧重，某个实施例中没有详述或记载的部分，可以参见其它实施例的相关描述。
[0144] 本领域普通技术人员可以意识到，结合本文中所公开的实施例描述的各示例的单元及算法步骤，能够以电子硬件、或者计算机软件和电子硬件的结合来实现。这些功能究竟以硬件还是软件方式来执行，取决于技术方案的特定应用和设计约束条件。专业技术人员可以对每个特定的应用来使用不同方法来实现所描述的功能，但是这种实现不应认为超出本申请的范围。
[0145] 在本申请所提供的实施例中，应该理解到，所揭露的装置/网络设备和方法，可以通过其它的方式实现。例如，以上所描述的装置/网络设备实施例仅仅是示意性的，例如，所述模块或单元的划分，仅仅为一种逻辑功能划分，实际实现时可以有另外的划分方式，例如多个单元或组件可以结合或者可以集成到另一个系统，或一些特征可以忽略，或不执行。另一点，所显示或讨论的相互之间的耦合或直接耦合或通讯连接可以是通过一些接口，装置或单元的间接耦合或通讯连接，可以是电性，机械或其它的形式。
[0146] 所述作为分离部件说明的单元可以是或者也可以不是物理上分开的，作为单元显示的部件可以是或者也可以不是物理单元，既可以位于一个地方，或者也可以分布到多个网络单元上。
[0147] 应当理解，当在本申请说明书和所附权利要求书中使用时，术语“包括”指示所描述特征、整体、步骤、操作、元素和/或组件的存在，但并不排除一个或多个其它特征、整体、步骤、操作、元素、组件和/或其集合的存在或添加。
[0148] 还应当理解，在本申请说明书和所附权利要求书中使用的术语“和/或”是指相关联列出的项中的一个或多个的任何组合以及所有可能组合，并且包括这些组合。
[0149] 如在本申请说明书和所附权利要求书中所使用的那样，术语“如果”可以依据上下文被解释为“当...时”或“一旦”或“响应于确定”或“响应于监测到”。类似地，短语“如果确定”或“如果监测到[所描述条件或事件]”可以依据上下文被解释为意指“一旦确定”或“响应于确定”或“一旦监测到[所描述条件或事件]”或“响应于监测到[所描述条件或事件]”。
[0150] 另外，在本申请说明书和所附权利要求书的描述中，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
[0151] 在本申请说明书中描述的参考“一个实施例”或“一些实施例”等意味着在本申请的一个或多个实施例中包括结合该实施例描述的特定特征、结构或特点。由此，在本说明书中的不同之处出现的语句“在一个实施例中”、“在一些实施例中”、“在其他一些实施例中”、“在另外一些实施例中”等不是必然都参考相同的实施例，而是意味着“一个或多个但不是所有的实施例”，除非是以其他方式另外特别强调。术语“包括”、“包含”、“具有”及它们的变形都意味着“包括但不限于”，除非是以其他方式另外特别强调。
[0152] 以上所述实施例仅用以说明本申请的技术方案，而非对其限制；尽管参照前述实施例对本申请进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本申请各实施例技术方案的精神和范围，均应包含在本申请的保护范围之内。

专利地区：广东

专利申请日期：2021-08-23

专利公开日期：2022-12-09

专利公告号：CN113676198B
