一种美术绘画用炭精条夹持器及固定方法发明专利

一种美术绘画用炭精条夹持器及固定方法

摘要：一种美术绘画用炭精条夹持器及固定方法，属于美术用具领域。所述滑杆与螺旋槽、限位槽Ⅱ滑动配合；所述长度控制装置固定连接在外壳主体的侧面；所述控制圆环通过轴承连接在外壳主体的外侧；所述磁石Ⅱ与弧形槽Ⅰ滑动配合，且磁石Ⅱ靠近磁石Ⅰ时，磁石Ⅱ与磁石Ⅰ相互排斥；矩形筒Ⅱ与矩形筒Ⅰ过盈配合；通过外壳主体和夹持装置固定炭精条，并且不设有弹簧，避免弹簧长时间压缩导致使用寿命降低，进而影响夹持装置的夹持效果；并且本发明还可以根据使用者的习惯调节炭精条伸出至外壳外部的长度，避免炭精条伸出长度过长或者过短，使用者需要用手调节，污染使用者手指，并且浪费时间，还可以夹持不同大小的炭精条。

专利类型：发明专利

专利申请号：CN202011623169.4

专利申请（专利权）人：黑河学院
权利人地址：黑龙江省黑河市爱辉区学院路1号

专利发明（设计）人：胡博, 迟慧鑫, 解辉, 张潇, 徐萌, 李凡, 陈宪浩, 夏静怡, 徐瑶瑜雪

主权利要求:一种美术绘画用炭精条夹持器及固定方法
技术领域
[0001]本发明涉及一种美术绘画用炭精条夹持器及固定方法，属于美术用具领域。
背景技术
[0002]炭精条，又称炭素铅芯，专供绘画速写使用，除要求有一定强度和硬度外，还要有炭素感。炭精条由木炭粉、炭黑粉和黏土制成，工艺与石墨黏土铅芯基本相同，但不需要浸油处理。炭精条加入其它彩色材料后可有多种颜色。
[0003]专利号为201821115683.5，专利名称为一种工艺美术用的炭精条绘画持握器的公开实用新型专利，其中记载了该装置包括持握管、弹簧、推拉器、支撑器、驱动片、夹片，通过推拉器结合弹簧结构，利用弹力推动夹片夹紧炭精条，再利用导槽和支撑器的封闭片，将推拉器限定在一定长度范围内移动，并且导槽限制了推拉器的转动，从而避免炭精条出现伸出太长容易折断的现象，并且避免创作者绘画时手掌污染的问题；其中存在的弊端包括弹簧长时间处于压紧状态极易导致弹簧寿命降低，进而影响对炭精条的夹持功能，并且不能根据个人使用习惯控制炭精条伸出的长度，导致使用者需要用手调节炭精条的长度，浪费时间，且容易污染手指。
发明内容
[0004]本发明的目的是为解决炭精条长时间夹持后，夹持效果减弱以及不能根据使用者的习惯固定炭精条伸出长度的问题，提供一种美术绘画用炭精条夹持器及固定方法。
[0005]本发明实现上述目的，采取的技术方案如下：
[0006]一种美术绘画用炭精条夹持器，包括外壳、限制装置Ⅰ和限制装置Ⅱ；所述外壳包括外壳主体、夹持装置和磁石Ⅰ；所述外壳主体顶端设有通孔Ⅰ，外壳主体的底端设有通孔Ⅱ，外壳主体的侧壁上轴向设有两个滑道Ⅰ；所述夹持装置设置在外壳主体内部，且夹持装置与滑道Ⅰ滑动配合；所述外壳主体的外壁靠近底端的位置上设有与外壳主体同轴的弧形槽Ⅰ；所述磁石Ⅰ固定连接在弧形槽Ⅰ的一端；
[0007]所述夹持装置包括盖、螺纹筒、连接杆、滑杆、圆板、四个活动杆、四个球、圆杆、矩形筒Ⅰ、螺杆、限位杆和限位块Ⅰ；所述盖外侧设有螺纹，盖通过螺纹连接在螺纹筒内部；所述圆板与盖滑动配合；所述限位杆的一端固定连接在盖的上端；所述连接杆设为U形，连接杆的一端固定连接在圆板的下端，连接杆的另一端固定连接在螺纹筒的外侧；所述滑杆的一端固定连接在连接杆的侧面；所述矩形筒Ⅰ中心设有圆形孔，且圆形孔底部设有螺纹，矩形筒Ⅰ底端还设有插槽，矩形筒Ⅰ底端的插槽与限位杆滑动配合；所述圆杆的上端固定连接有螺杆，圆杆的侧面下端固定连接有限位块Ⅰ，圆杆与矩形筒Ⅰ中心的圆形孔滑动配合；
[0008]所述盖包括盖主体；所述盖主体的中心设有圆孔Ⅰ，且盖主体的底端还设有四个弧形槽Ⅱ；所述四个弧形槽Ⅱ关于圆孔Ⅰ中心对称，每个弧形槽Ⅱ的圆心与盖主体的圆心之间的距离大于0；所述盖主体的内部还设有弧形槽Ⅲ；所述弧形槽Ⅲ与弧形槽Ⅱ的设置方向相同，且弧形槽Ⅲ与弧形槽Ⅱ连通；
[0009]所述圆板包括圆板主体；所述圆板主体的中心设有圆孔Ⅱ，圆孔Ⅱ的内壁上还设有限位槽Ⅰ；所述圆板主体的顶端还设有竖向贯穿圆板主体的四个弧形槽Ⅳ，所述四个弧形槽Ⅳ关于圆孔Ⅱ中心对称，每个弧形槽Ⅳ的圆心与圆板主体的圆心之间的距离大于0，并且弧形槽Ⅳ与弧形槽Ⅱ的旋向相反；
[0010]每个所述活动杆的上端固定连接有对应的球，且每个活动杆与对应的弧形槽Ⅳ、弧形槽Ⅱ滑动配合；每个所述球与对应的弧形槽Ⅲ滑动配合；所述限位块Ⅰ与限位槽Ⅰ滑动配合；所述连接杆与滑道Ⅰ滑动配合；
[0011]所述限制装置Ⅰ包括外圆筒、顶板、矩形筒Ⅱ、圆环和挡板；所述外圆筒的内壁上设有螺纹，且外圆筒靠近下端的位置设有螺旋槽；所述顶板固定连接在外圆筒的内壁上，且顶板的中心设有孔；所述圆环通过轴承连接在顶板的孔内，圆环的中心设有矩形槽；所述矩形筒Ⅱ与圆环上的矩形槽滑动配合，矩形筒Ⅱ的内部设有矩形滑道；所述挡板固定连接在矩形筒Ⅱ的外侧；
[0012]所述限制装置Ⅱ包括主动杆、滑块、控制圆环、磁石Ⅱ和长度控制装置；所述控制圆环的上端面设有滑道Ⅱ，控制圆环的侧面下端设为锥面，且锥面上设有齿，控制圆环的内壁上还固定连接有磁石Ⅱ；所述主动杆的下端固定连接有滑块，滑块与滑道Ⅱ滑动配合，且主动杆朝向控制圆环圆心方向的侧面设有限位槽Ⅱ；所述长度控制装置连接在控制圆环上；
[0013]所述外壳主体外侧面设有螺纹，且外壳主体通过螺纹与外圆筒连接；所述滑杆与螺旋槽、限位槽Ⅱ滑动配合；所述长度控制装置固定连接在外壳主体的侧面；所述控制圆环通过轴承连接在外壳主体的外侧；所述磁石Ⅱ与弧形槽Ⅰ滑动配合，且磁石Ⅱ靠近磁石Ⅰ时，磁石Ⅱ与磁石Ⅰ相互排斥；矩形筒Ⅱ与矩形筒Ⅰ过盈配合；
[0014]一种美术绘画用炭精条夹持器的固定方法，所述固定方法包括以下步骤：
[0015]1)将炭精条从通孔Ⅱ伸入外壳主体内部，并使炭精条的顶端抵在圆板下端面上；
[0016]2)向下推动矩形筒Ⅱ至矩形筒Ⅰ与盖接触，然后转动矩形筒Ⅱ；
[0017]3)四个活动杆将炭精条夹住。
[0018]与现有技术相比，本发明的有益效果是：本发明通过外壳主体和夹持装置固定炭精条，并且不设有弹簧，避免弹簧长时间压缩导致使用寿命降低，进而影响夹持装置的夹持效果；并且本发明还可以根据使用者的习惯调节炭精条伸出至外壳外部的长度，避免炭精条伸出长度过长或者过短，使用者需要用手调节，污染使用者手指，并且浪费时间，还可以夹持不同大小的炭精条。
附图说明

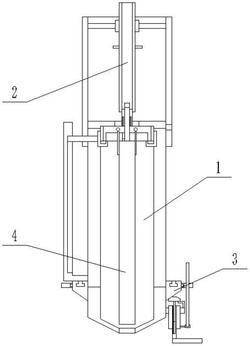

[0019]图1是本发明的一种美术绘画用炭精条夹持器的主视图；
[0020]图2是本发明的一种美术绘画用炭精条夹持器的外壳的主视图；
[0021]图3是图2中A‑A方向的剖视结构示意图；
[0022]图4是本发明的一种美术绘画用炭精条夹持器的夹持装置的结构示意图；
[0023]图5是本发明的一种美术绘画用炭精条夹持器的盖的仰视图；
[0024]图6是本发明的一种美术绘画用炭精条夹持器的盖的主视图；
[0025]图7是本发明的一种美术绘画用炭精条夹持器的圆板的仰视图；
[0026]图8是本发明的一种美术绘画用炭精条夹持器的限制装置Ⅰ的主视图；
[0027]图9是本发明的一种美术绘画用炭精条夹持器的限制装置Ⅱ的主视图；
[0028]图10是本发明的一种美术绘画用炭精条夹持器的磁石Ⅱ的位置示意图；
[0029]图11是本发明的一种美术绘画用炭精条夹持器的长度控制装置的结构示意图；
[0030]图12是本发明的一种美术绘画用炭精条夹持器的限位块Ⅱ的位置示意图；
[0031]图13是本发明的一种美术绘画用炭精条夹持器的横杆Ⅰ的侧视图。
具体实施方式
[0032]下面将结合本发明实施例中的附图，对本发明中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是发明的一部分实施例，而不是全部的实施例，基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0033]具体实施方式一：如图1‑13所示，本实施方式记载了一种美术绘画用炭精条夹持器，包括外壳1、限制装置Ⅰ2和限制装置Ⅱ3；所述外壳1包括外壳主体1‑1、夹持装置1‑5和磁石Ⅰ1‑6；所述外壳主体1‑1顶端设有通孔Ⅰ1‑4，外壳主体1‑1的底端设有通孔Ⅱ1‑2，外壳主体1‑1的侧壁上轴向设有两个滑道Ⅰ1‑3；所述夹持装置1‑5设置在外壳主体1‑1内部，且夹持装置1‑5与滑道Ⅰ1‑3滑动配合；所述外壳主体1‑1的外壁靠近底端的位置上设有与外壳主体1‑1同轴的弧形槽Ⅰ1‑7；所述磁石Ⅰ1‑6固定连接在弧形槽Ⅰ1‑7的一端；

[0034]所述夹持装置1‑5包括盖1‑5‑1、螺纹筒1‑5‑2、连接杆1‑5‑3、滑杆1‑5‑4、圆板1‑5‑5、四个活动杆1‑5‑6、四个球1‑5‑7、圆杆1‑5‑8、矩形筒Ⅰ1‑5‑9、螺杆1‑5‑10、限位杆1‑5‑11和限位块Ⅰ1‑5‑12；所述盖1‑5‑1外侧设有螺纹，盖1‑5‑1通过螺纹连接在螺纹筒1‑5‑2内部；
所述圆板1‑5‑5与盖1‑5‑1滑动配合；所述限位杆1‑5‑11的一端固定连接在盖1‑5‑1的上端；
所述连接杆1‑5‑3设为U形，连接杆1‑5‑3的一端固定连接在圆板1‑5‑5的下端，连接杆1‑5‑3的另一端固定连接在螺纹筒1‑5‑2的外侧；所述滑杆1‑5‑4的一端固定连接在连接杆1‑5‑3的侧面；所述矩形筒Ⅰ1‑5‑9中心设有圆形孔，且圆形孔底部设有螺纹，矩形筒Ⅰ1‑5‑9底端还设有插槽，矩形筒Ⅰ1‑5‑9底端的插槽与限位杆1‑5‑11滑动配合；所述圆杆1‑5‑8的上端固定连接有螺杆1‑5‑10，圆杆1‑5‑8的侧面下端固定连接有限位块Ⅰ1‑5‑12，圆杆1‑5‑8与矩形筒Ⅰ1‑5‑9中心的圆形孔滑动配合；

[0035]所述盖1‑5‑1包括盖主体1‑5‑1‑1；所述盖主体1‑5‑1‑1的中心设有圆孔Ⅰ1‑5‑1‑3，且盖主体1‑5‑1‑1的底端还设有四个弧形槽Ⅱ1‑5‑1‑2；所述四个弧形槽Ⅱ1‑5‑1‑2关于圆孔Ⅰ1‑5‑1‑3中心对称，每个弧形槽Ⅱ1‑5‑1‑2的圆心与盖主体1‑5‑1‑1的圆心之间的距离大于0；所述盖主体1‑5‑1‑1的内部还设有弧形槽Ⅲ1‑5‑1‑4；所述弧形槽Ⅲ1‑5‑1‑4与弧形槽Ⅱ1‑5‑1‑2的设置方向相同，且弧形槽Ⅲ1‑5‑1‑4与弧形槽Ⅱ1‑5‑1‑2连通；
[0036]所述圆板1‑5‑5包括圆板主体1‑5‑5‑1；所述圆板主体1‑5‑5‑1的中心设有圆孔Ⅱ[0037]1‑5‑5‑3，圆孔Ⅱ1‑5‑5‑3的内壁上还设有限位槽Ⅰ1‑5‑5‑4；所述圆板主体1‑5‑5‑1的顶端还设有竖向贯穿圆板主体1‑5‑5‑1的四个弧形槽Ⅳ1‑5‑5‑2，所述四个弧形槽Ⅳ1‑5‑5‑2关于圆孔Ⅱ1‑5‑5‑3中心对称，每个弧形槽Ⅳ1‑5‑5‑2的圆心与圆板主体1‑5‑5‑1的圆心之间的距离大于0，并且弧形槽Ⅳ1‑5‑5‑2与弧形槽Ⅱ1‑5‑1‑2的旋向相反；

[0038]每个所述活动杆1‑5‑6的上端固定连接有对应的球1‑5‑7，且每个活动杆1‑5‑6与对应的弧形槽Ⅳ1‑5‑5‑2、弧形槽Ⅱ1‑5‑1‑2滑动配合；每个所述球1‑5‑7与对应的弧形槽Ⅲ1‑5‑1‑4滑动配合；所述限位块Ⅰ1‑5‑12与限位槽Ⅰ1‑5‑5‑4滑动配合；所述连接杆1‑5‑3与滑道Ⅰ1‑3滑动配合；

[0039]所述限制装置Ⅰ2包括外圆筒2‑1、顶板2‑3、矩形筒Ⅱ2‑4、圆环2‑5和挡板2‑6；所述外圆筒2‑1的内壁上设有螺纹，且外圆筒2‑1靠近下端的位置设有螺旋槽2‑2；所述顶板2‑3固定连接在外圆筒2‑1的内壁上，且顶板2‑3的中心设有孔；所述圆环2‑5通过轴承连接在顶板2‑3的孔内，圆环2‑5的中心设有矩形槽；所述矩形筒Ⅱ2‑4与圆环2‑5上的矩形槽滑动配合，矩形筒Ⅱ2‑4的内部设有矩形滑道；所述挡板2‑6固定连接在矩形筒Ⅱ2‑4的外侧；
[0040]所述限制装置Ⅱ3包括主动杆3‑1、滑块3‑3、控制圆环3‑4、磁石Ⅱ3‑5和长度控制装置3‑7；所述控制圆环3‑4的上端面设有滑道Ⅱ3‑6，控制圆环3‑4的侧面下端设为锥面，且锥面上设有齿，控制圆环3‑4的内壁上还固定连接有磁石Ⅱ3‑5；所述主动杆3‑1的下端固定连接有滑块3‑3，滑块3‑3与滑道Ⅱ3‑6滑动配合，且主动杆3‑1朝向控制圆环3‑4圆心方向的侧面设有限位槽Ⅱ3‑2；所述长度控制装置3‑7连接在控制圆环3‑4上；
[0041]所述外壳主体1‑1外侧面设有螺纹，且外壳主体1‑1通过螺纹与外圆筒2‑1连接；所述滑杆1‑5‑4与螺旋槽2‑2、限位槽Ⅱ3‑2滑动配合；所述长度控制装置3‑7固定连接在外壳主体1‑1的侧面；所述控制圆环3‑4通过轴承连接在外壳主体1‑1的外侧；所述磁石Ⅱ3‑5与弧形槽Ⅰ1‑7滑动配合，且磁石Ⅱ3‑5靠近磁石Ⅰ1‑6时，磁石Ⅱ3‑5与磁石Ⅰ1‑6相互排斥；矩形筒Ⅱ2‑4与矩形筒Ⅰ1‑5‑9过盈配合。
[0042]具体实施方式二：如图1‑13所示，本实施方式是对具体实施方式一作出的进一步说明，所述螺杆1‑5‑10与矩形筒Ⅰ1‑5‑9内壁上的螺纹配合时，矩形筒Ⅰ1‑5‑9下端的插槽脱离限位杆1‑5‑11。使矩形筒Ⅰ1‑5‑9随着矩形筒Ⅱ2‑4转动时不带动限位杆1‑5‑11转动，进而不带动盖1‑5‑1转动，避免影响夹持装置1‑5的夹持效果。
[0043]具体实施方式三：如图1‑13所示，本实施方式是对具体实施方式一作出的进一步说明，所述弧形槽Ⅰ1‑7对应的弧心角小于或等于30°。保证磁石Ⅰ1‑6和磁石Ⅱ3‑5之间距离，避免弧形槽Ⅰ1‑7的长度过长，磁石Ⅰ1‑6和磁石Ⅱ3‑5排斥时，磁石Ⅱ3‑5磕碰弧形槽Ⅰ1‑7的边缘，减小磁石Ⅱ3‑5摔落的风险，影响磁石Ⅱ3‑5的使用寿命。
[0044]具体实施方式四：如图11‑13所示，本实施方式是对具体实施方式一作出的进一步说明，所述长度控制装置3‑7包括连接圆环3‑7‑1、螺纹杆3‑7‑2、连接套3‑7‑3、锥齿轮3‑7‑4、传动杆3‑7‑5、连接块3‑7‑6、连接筒3‑7‑7、竖杆3‑7‑10、横杆Ⅰ3‑7‑11、横杆Ⅱ3‑7‑12、限位块Ⅱ3‑7‑13和支撑杆3‑7‑14；所述连接圆环3‑7‑1通过轴承连接在控制圆环3‑4的外侧，连接圆环3‑7‑1的轴向方向还设有螺纹孔；所述螺纹杆3‑7‑2与连接圆环3‑7‑1上的螺纹孔配合，螺纹杆3‑7‑2的下端通过轴承连接在连接套3‑7‑3上；所述横杆Ⅱ3‑7‑12的一端固定连接在连接套3‑7‑3上，横杆Ⅱ3‑7‑12的另一端固定连接在连接筒3‑7‑7的侧面；所述连接块3‑7‑6上设有与连接筒3‑7‑7匹配的竖孔，连接块3‑7‑6与连接筒3‑7‑7滑动配合，连接块
3‑7‑6固定连接在外壳主体1‑1的侧面，并且连接块3‑7‑6的顶端还设有支撑杆3‑7‑14；所述支撑杆3‑7‑14位于锥齿轮3‑7‑4的下方；所述竖杆3‑7‑10通过轴承连接在连接筒3‑7‑7的内部，且竖杆3‑7‑10顶端设有竖向滑槽3‑7‑9，滑槽3‑7‑9的侧面还设有限位槽Ⅲ3‑7‑8；所述横杆Ⅰ3‑7‑11固定连接在竖杆3‑7‑10的下端；所述锥齿轮3‑7‑4的下端固定连接有传动杆3‑
7‑5；所述传动杆3‑7‑5与滑槽3‑7‑9滑动配合，且传动杆3‑7‑5的侧面还设有限位块Ⅱ3‑7‑
13；所述限位块Ⅱ3‑7‑13与限位槽Ⅲ3‑7‑8滑动配合；所述锥齿轮3‑7‑4与控制圆环3‑4侧面下端锥面上的齿啮合。当需要调节炭精条4的伸出时，先转动控制圆环3‑4，使磁石Ⅱ3‑5与磁石Ⅰ1‑6靠近，控制圆环3‑4转动通过其下端锥面上的齿带动锥齿轮3‑7‑4转动，锥齿轮3‑
7‑4带动传动杆3‑7‑5转动，传动杆3‑7‑5带动限位块Ⅱ3‑7‑13转动，进而通过限位槽Ⅲ带动竖杆3‑7‑10转动，竖杆3‑7‑10带动横杆Ⅰ3‑7‑11转动至通孔Ⅱ1‑2的下方，用手按住控制圆环3‑4，保证其位置然后转动外圆筒2‑1，使外圆筒2‑1向上移动至螺旋槽2‑2脱离滑杆1‑5‑
4，然后向下推动滑杆1‑5‑4，滑杆1‑5‑4带动圆板1‑5‑5、螺纹筒1‑5‑2向下移动，推动炭精条
4向下移动，直至炭精条4移动至横杆3‑7‑11上端，然后通过螺纹将外圆筒2‑1与外壳主体1‑
1配合，同时外圆筒2‑1上的螺纹槽2‑2随着外圆筒2‑1的旋转套在滑杆1‑5‑4上，防止滑杆1‑
5‑4沿着滑道Ⅰ1‑3上下移动，进而防止使用者工作时夹持装置1‑5上下移动，避免影响美术工作，伸出调节完成后松开控制圆环3‑4，在磁石Ⅱ3‑5与磁石Ⅰ1‑6的斥力作用下，控制圆环
3‑4移动至原位，并带动横板Ⅰ3‑7‑11移动至原位；进而达到使炭精条4伸出至外壳主体1‑1外部的长度固定，方便使用者使用，减少调节的时间。

[0045]具体实施方式五：如图11‑13所示，本实施方式是对具体实施方式一作出的进一步说明，所述磁石Ⅱ3‑5与磁石Ⅰ1‑6相距最近时，横杆Ⅰ3‑7‑11旋转至通孔Ⅱ1‑2的下方。
[0046]具体实施方式六：如图1‑13所示，本实施方式记载了一种美术绘画用炭精条夹持器的固定方法，所述固定方法包括以下步骤：
[0047]1)将炭精条4从通孔Ⅱ1‑2伸入外壳主体1‑1内部，并使炭精条4的顶端抵在圆板1‑5‑5下端面上；

[0048]2)向下推动矩形筒Ⅱ2‑4至矩形筒Ⅰ1‑5‑9与盖1‑5‑1接触，然后转动矩形筒Ⅱ(2‑4)；

[0049]3)四个活动杆1‑5‑6将炭精条4夹住。
[0050]本发明的工作原理是：使用本装置时，将炭精条4从通孔Ⅱ1‑6伸入外壳主体1‑1内部，并使炭精条4的顶端抵在圆板1‑5‑5下端面上；然后向下推动矩形筒Ⅱ2‑4至矩形筒Ⅰ1‑5‑9与盖1‑5‑1接触，然后转动矩形筒Ⅱ2‑4，矩形筒Ⅱ2‑4带动矩形筒Ⅰ1‑5‑9转动，矩形筒Ⅰ
1‑5‑9通过限位杆1‑5‑11带动盖1‑5‑1转动，由于连接杆1‑5‑3的两端分别连接螺纹筒1‑5‑2和圆板1‑5‑5，且连接杆1‑5‑3与滑槽Ⅰ1‑3滑动配合进而限制螺纹筒1‑5‑2和圆板1‑5‑5转动，所以盖1‑5‑1在螺纹筒1‑5‑2内部转动的同时带动四个球1‑5‑7和四个活动杆1‑5‑6在弧形槽Ⅱ1‑5‑1‑2、弧形槽Ⅳ1‑5‑5‑2内滑动，又由于弧形槽Ⅱ1‑5‑1‑2、弧形槽Ⅳ1‑5‑5‑2的选项相反，所以活动杆1‑5‑6始终在弧形槽Ⅱ1‑5‑1‑2、弧形槽Ⅳ

[0051]1‑5‑5‑2连通的位置滑动，直至活动杆1‑5‑6紧靠在炭精条4侧面时停止转动，(活动杆1‑5‑6外侧套有防滑橡胶套)然后向上拉动矩形筒Ⅱ2‑4，矩形筒Ⅱ2‑4与矩形筒Ⅰ1‑5‑9过盈配合，进而带动矩形筒Ⅰ1‑5‑9向上移动，直至挡板2‑6与顶板2‑3接触，此时矩形筒Ⅰ1‑5‑9内部的螺纹移动至螺杆1‑5‑10位置处，矩形筒Ⅰ1‑5‑9脱离连接杆1‑5‑11然后继续转动矩形筒Ⅱ2‑4，矩形筒Ⅱ2‑4带动矩形筒Ⅰ1‑5‑9转动，使矩形筒Ⅰ1‑5‑9与螺杆1‑5‑11螺纹配合，此时四个活动杆1‑5‑6将炭精条4夹住，由于盖1‑5‑1与螺纹筒1‑5‑2螺纹连接，因此通过螺纹自锁，盖1‑5‑1不能随意转动，当矩形筒Ⅱ2‑4受到非拆卸矩形筒Ⅱ2‑4和矩形筒Ⅰ1‑5‑9连接关系的外力想要转动时，矩形筒Ⅱ2‑4需要带动矩形筒Ⅰ1‑5‑9转动，矩形筒Ⅰ1‑5‑9需要带动螺杆1‑5‑10进而需要带动圆杆1‑5‑8转动，圆杆1‑5‑8侧面的限位块Ⅰ1‑5‑12转动，限位块Ⅰ1‑5‑12需要带动圆板1‑5‑5转动，圆板1‑5‑5与连接杆1‑5‑3固定连接，连接杆1‑5‑3在滑道Ⅰ1‑3内仅能竖向移动不能转动，所以圆板1‑5‑5不能转动，进而四个活动杆1‑5‑6的位置不能移动，所以将炭精条4夹紧；四个活动杆1‑5‑6移动的过程中距离线性缩短，方便夹持不同大小的炭精条4；

[0052]当需要控制炭精条4的伸出长度时，先转动螺纹杆3‑7‑2，螺纹杆3‑7‑2上、下移动，带动连接套3‑7‑3移动，连接套3‑7‑3带动横杆Ⅱ3‑7‑12移动，横杆3‑7‑12带动连接筒3‑7‑7上下滑动，连接筒3‑7‑7内部通过轴承连接竖杆3‑7‑9，竖杆3‑7‑9随着连接筒3‑7‑7上下移动，竖杆3‑7‑9带动横杆Ⅰ3‑7‑11上下移动，进而调节横杆Ⅰ3‑7‑11与通孔Ⅱ1‑2之间的垂直距离，进而使炭精条4伸出时炭精条4的下端抵在横杆Ⅰ3‑7‑11上端，达到保证炭精条4每次伸出后，露出在外壳主体1‑1外部的长度相同，避免使用者调节炭精条4的长度浪费时间，同时能避免调节炭精条4长度时手指接触炭精条4受到污染；
[0053]当需要调节炭精条4的伸出时，先转动控制圆环3‑4，使磁石Ⅱ3‑5与磁石Ⅰ1‑6靠近，控制圆环3‑4转动通过其下端锥面上的齿带动锥齿轮3‑7‑4转动，锥齿轮3‑7‑4带动传动杆3‑7‑5转动，传动杆3‑7‑5带动限位块Ⅱ3‑7‑13转动，进而通过限位槽Ⅲ带动竖杆3‑7‑10转动，竖杆3‑7‑10带动横杆Ⅰ3‑7‑11转动至通孔Ⅱ1‑2的下方，用手按住控制圆环3‑4，保证其位置然后转动外圆筒2‑1，使外圆筒2‑1向上移动至螺旋槽2‑2脱离滑杆1‑5‑4，然后向下推动滑杆1‑5‑4，滑杆1‑5‑4带动圆板1‑5‑5、螺纹筒1‑5‑2向下移动，推动炭精条4向下移动，直至炭精条4移动至横杆3‑7‑11上端，然后通过螺纹将外圆筒2‑1与外壳主体1‑1配合，同时外圆筒2‑1上的螺纹槽2‑2随着外圆筒2‑1的旋转套在滑杆1‑5‑4上，防止滑杆1‑5‑4沿着滑道Ⅰ1‑3上下移动，进而防止使用者工作时夹持装置1‑5上下移动，避免影响美术工作，伸出调节完成后松开控制圆环3‑4，在磁石Ⅱ3‑5与磁石Ⅰ1‑6的斥力作用下，控制圆环3‑4移动至原位，并带动横板Ⅰ3‑7‑11移动至原位；横板Ⅰ3‑7‑11顶端设为弧面，方便横板Ⅰ3‑7‑11脱离与其接触的炭精条4；
[0054]当炭精条4的剩余长度与活动杆1‑5‑6的长度相同时，向下推动矩形筒Ⅱ2‑4，矩形筒Ⅱ2‑4带动矩形筒Ⅰ1‑5‑9向下移动，进而带动螺杆1‑5‑10向下移动，螺杆1‑5‑10带动圆杆1‑5‑8向下移动，圆杆1‑5‑8推动炭精条4沿着活动杆1‑5‑6的方向向下滑动，使炭精条4剩余的长度能有部分露出在活动杆1‑5‑6的下方，使使用者继续绘画，节约资源。

[0055]对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的装体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同条件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
[0056]此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

专利地区：黑龙江

专利申请日期：2020-12-31

专利公开日期：2022-01-07

专利公告号：CN112810374B
