一种多模式无痕型智能门锁发明专利

专利名称：一种多模式无痕型智能门锁

专利类型：发明专利

专利申请号：CN202111293739.2

专利申请（专利权）人：固原鑫诚工贸有限责任公司
权利人地址：宁夏回族自治区固原市原州区圆德慈善产业园

专利发明（设计）人：代宝

专利摘要：本发明公开了一种多模式无痕型智能门锁，包括：门锁，其具有锁体；密码输入模块，用于解除锁体的锁定；指纹识别模块，用于解除锁体的锁定；以及无痕辅助组件，其至少包括第一安装筒和第二安装筒，所述第一安装筒和第二安装筒可拆卸的对称设置于所述门锁的两侧，且所述第一安装筒与所述第二安装筒之间可移动的连接有薄膜；所述薄膜覆盖于所述密码输入模块和指纹识别模块的上方，且所述薄膜远离所述门锁的一侧具有疏油层。

主权利要求：一种多模式无痕型智能门锁
技术领域
[0001] 本发明涉及智能门锁技术领域，具体涉及一种多模式无痕型智能门锁。
背景技术
[0002] 随着科技的快速发展，更加方便安全的智能门锁进入了人们的生活中，智能门锁往往具有多模式开锁方式，包括密码识别开锁、指纹识别开锁以及人脸识别开锁，其中，对于具有实体按钮的密码识别开锁的方式，常常因长期按压按钮，导致按钮上的数字磨损，外人容易根据数字的磨损程度对相关的数字进行组合搭配实现开锁，而指纹识别开锁的方式中指纹也易被提取，其可通过特殊拍照方法提取指纹，接着用指纹破解程序解析形成有效指纹信息，再借助雕刻机克隆模型，其背后的技术原理是屏幕图像采集技术和指纹雕刻技术。因此如何实现无痕型开锁成为关注的重点。
[0003] 因此，有必要提供一种多模式无痕型智能门锁以解决上述问题。
发明内容
[0004] 为实现上述目的，本发明提供如下技术方案：一种多模式无痕型智能门锁，包括：
[0005] 门锁，其具有锁体；
[0006] 密码输入模块，用于解除锁体的锁定；
[0007] 指纹识别模块，用于解除锁体的锁定；以及
[0008] 无痕辅助组件，其至少包括第一安装筒和第二安装筒，所述第一安装筒和第二安装筒可拆卸的对称设置于所述门锁的两侧，且所述第一安装筒与所述第二安装筒之间可移动的连接有薄膜；
[0009] 所述薄膜覆盖于所述密码输入模块和指纹识别模块的上方，且所述薄膜远离所述门锁的一侧具有疏油层。
[0010] 进一步，作为优选，所述第一安装筒和第二安装筒中均设置有用于共同收放所述薄膜的薄膜收放组件；
[0011] 所述薄膜收放组件包括内驱动辊和缓冲层，其中所述内驱动辊可转动的设置于两个安装盘之间，且由微电机进行驱动转动；
[0012] 所述缓冲层的内侧与所述内驱动辊相连，所述缓冲层的外侧用于卷绕所述薄膜。
[0013] 进一步，作为优选，所述缓冲层包括：
[0014] 连接环，其同轴固定套设于所述内驱动辊的外表面；
[0015] 圆周阵列固定于所述连接环外表面的推条一；
[0016] 转环，其同轴间隙套设于所述连接环的外部；以及
[0017] 圆周阵列固定于所述转环内表面的推条二；
[0018] 所述推条一与推条二为交叉设置，且所述推条一与推条二均具有磁性，且二者相互靠近的一侧磁性相同。
[0019] 进一步，作为优选，所述第一安装筒和第二安装筒中均设置有用于调节所述薄膜收放组件高度的位置调节组件；
[0020] 所述第一安装筒中的位置调节组件包括：
[0021] 丝杠，其转动设置于所述第一安装筒中，且由微步进电机所驱动转动；
[0022] 丝母座，被配置为上下对称设置的两个，且两个丝母座传动连接于所述丝杠上，且所述丝母座对应固定嵌入安装盘中；以及
[0023] 至少两个导向杆，固定于所述第一安装筒中，且与所述安装盘滑动相连。
[0024] 进一步，作为优选，所述第一安装筒和第二安装筒中均嵌入有整平机构，所述整平机构包括加热器，所述加热器的端部具有加热头，所述加热头的外部套设有整平垫，所述整平垫靠近所述内驱动辊的一侧为弧形。
[0025] 进一步，作为优选，所述整平机构的一侧设置有整平辊一。
[0026] 进一步，作为优选，所述整平机构的另一侧设置有整平辊二。
[0027] 进一步，作为优选，所述第一安装筒和第二安装筒均具有一进出口，所述第一安装筒和第二安装筒的内侧靠近所述进出口位置处均设置有导向辊。
[0028] 进一步，作为优选，所述薄膜为双层结构，其双层之间印有上下两排数字组，每排数字组为多组数字，每组数字为对应于密码输入模块的多个数字。
[0029] 进一步，作为优选，所述内驱动辊中还嵌入有压力传感器，用于监测薄膜是否被按压以及将其监测的按压信息传递至微控制器中，且当监测到薄膜解除按压的瞬间，所述微控制器控制其中一个内驱动辊进行微转动动作，且该微转动动作能够使得所述薄膜具有被拉直的趋势。
[0030] 与现有技术相比，本发明提供了一种多模式无痕型智能门锁，具有以下有益效果：
[0031] 本发明实施例中，在门锁上增设有无痕辅助组件，无痕辅助组件中设置有薄膜，从而使得在开锁时，手指不直接与密码输入模块和指纹识别模块相接触，并且在薄膜上设置疏油层，从而能够减少薄膜上留下指纹的可能性；另外利用薄膜收放组件进行的定期收放，可以实现对于薄膜表面的定期擦拭，进一步减小了薄膜上留下指纹的可能性。
附图说明

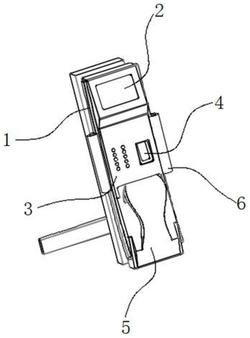

[0032] 图1为一种多模式无痕型智能门锁的整体结构示意图；
[0033] 图2为一种多模式无痕型智能门锁中无痕辅助组件的结构示意图；
[0034] 图3为图2的A‑A剖视示意图；
[0035] 图4为一种多模式无痕型智能门锁中第一安装筒的结构示意图；
[0036] 图中：1、门锁；2、显示屏；3、密码输入模块；4、指纹识别模块；5、把手；6、无痕辅助组件；61、第一安装筒；62、第二安装筒；63、丝杠；64、安装盘；65、内驱动辊；66、缓冲层；67、薄膜；68、进出口；69、整平机构；610、导向辊；611、整平辊一；612、整平辊二；613、导向杆；661、推条一；662、推条二；663、转环；691、加热器；692、加热头；693、整平垫。

具体实施方式
[0037] 请参阅图1 4，本发明提供了一种多模式无痕型智能门锁，包括：~

[0038] 门锁1，其具有锁体；
[0039] 密码输入模块3，用于解除锁体的锁定；
[0040] 指纹识别模块4，用于解除锁体的锁定；以及
[0041] 无痕辅助组件6，其至少包括第一安装筒61和第二安装筒62，所述第一安装筒61和第二安装筒62可拆卸的对称设置于所述门锁1的两侧，且所述第一安装筒61与所述第二安装筒62之间可移动的连接有薄膜67；
[0042] 所述薄膜67覆盖于所述密码输入模块3和指纹识别模块4的上方，且所述薄膜67远离所述门锁1的一侧具有疏油层，需要解释的是，现实中，在利用指纹通过指纹识别模块4进行解锁或者通过密码输入模块进行解锁时，均会留下指纹，进而影响安全性；
[0043] 而本实施例中，在门锁1上增设无痕辅助组件6，无痕辅助组件6中设置有薄膜，从而使得手指不直接与密码输入模块3和指纹识别模块4相接触，并且在薄膜上设置疏油层，从而能够减少薄膜上留下指纹的可能性。
[0044] 本实施例中，如图3，所述第一安装筒61和第二安装筒62中均设置有用于共同收放所述薄膜67的薄膜收放组件；
[0045] 所述薄膜收放组件包括内驱动辊65和缓冲层66，其中所述内驱动辊65可转动的设置于两个安装盘64之间，且由微电机进行驱动转动；
[0046] 所述缓冲层66的内侧与所述内驱动辊65相连，所述缓冲层66的外侧用于卷绕所述薄膜。
[0047] 并且，所述第一安装筒61和第二安装筒62均具有一进出口68，所述第一安装筒61和第二安装筒62的内侧靠近所述进出口68位置处均设置有导向辊610。
[0048] 需要解释的是，该导向辊一方面能够为薄膜的移动提供导向，另一方面还能够对薄膜的表面进行擦拭；
[0049] 也就是说，在实施时，利用薄膜收放组件进行的定期收放，可以实现对于薄膜表面的定期擦拭，进一步减小了薄膜上留下指纹的可能性。
[0050] 本实施例中，如图4，所述缓冲层66包括：
[0051] 连接环，其同轴固定套设于所述内驱动辊65的外表面；
[0052] 圆周阵列固定于所述连接环外表面的推条一661；
[0053] 转环663，其同轴间隙套设于所述连接环的外部；以及
[0054] 圆周阵列固定于所述转环663内表面的推条二662；
[0055] 所述推条一与推条二为交叉设置，且所述推条一与推条二均具有磁性，且二者相互靠近的一侧磁性相同。
[0056] 因此，本实施例中，利用推条一与推条二的磁性配合能够实现磁性缓冲，以便在收放薄膜时减少对于薄膜的损害，并且，还能够为解锁时对于薄膜的按压提供磁性缓冲。
[0057] 本实施例中，所述第一安装筒61和第二安装筒62中均设置有用于调节所述薄膜收放组件高度的位置调节组件；
[0058] 所述第一安装筒61中的位置调节组件包括：
[0059] 丝杠63，其转动设置于所述第一安装筒61中，且由微步进电机所驱动转动；
[0060] 丝母座，被配置为上下对称设置的两个，且两个丝母座传动连接于所述丝杠63上，且所述丝母座对应固定嵌入安装盘64中；以及
[0061] 至少两个导向杆613，固定于所述第一安装筒61中，且与所述安装盘64滑动相连；
[0062] 需要解释的是，通过对于薄膜收放组件高度的调节，能够实现对于薄膜覆盖位置的调节，这样能够使得薄膜的多处均能够有与指纹识别模块或者密码输入模块相接触的可能，从而使得薄膜的磨损更加均匀，减少外部通过对于薄膜磨损的分析，进而缩减密码范围的可能性。
[0063] 在此基础上，所述第一安装筒61和第二安装筒62中均嵌入有整平机构69，所述整平机构69包括加热器691，所述加热器691的端部具有加热头692，所述加热头692的外部套设有整平垫693，所述整平垫693靠近所述内驱动辊65的一侧为弧形。
[0064] 作为较佳的实施例，所述整平机构69的一侧设置有整平辊一611。
[0065] 作为较佳的实施例，所述整平机构69的另一侧设置有整平辊二612。
[0066] 另外，当密码输入模块3为按钮按键时，可以先打磨掉其上的数字，此时将所述薄膜67设置为双层结构，其双层之间印有上下两排数字组，每排数字组为多组数字，每组数字为对应于密码输入模块3的多个数字，利用薄膜上的数字来代替按键按钮上的数字，这样，则直接避免因按键按钮上的数字磨损造成对于密码的猜测的可能。
[0067] 还需注意的是，所述内驱动辊中还嵌入有压力传感器，用于监测薄膜是否被按压以及将其监测的按压信息传递至微控制器中，且当监测到薄膜解除按压的瞬间，所述微控制器控制其中一个内驱动辊进行微转动动作，且该微转动动作能够使得所述薄膜具有被拉直的趋势，这样能够利用手指进行相对于薄膜的擦拭动作。
[0068] 在具体实施时，将无痕辅助组件6安装至门锁的两侧，无痕辅助组件6中设置有薄膜，从而使得在开锁时，手指不直接与密码输入模块3和指纹识别模块4相接触，并且在薄膜上设置疏油层，从而能够减少薄膜上留下指纹的可能性；另外利用薄膜收放组件进行的定期收放，可以实现对于薄膜表面的定期擦拭，进一步减小了薄膜上留下指纹的可能性。
[0069] 以上所述的，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

专利地区：宁夏

专利申请日期：2021-11-03

专利公开日期：2023-09-19

专利公告号：CN114038092B
