一种带有布线组件的电缆桥架实用新型专利

专利名称：一种带有布线组件的电缆桥架

专利类型：实用新型专利

专利申请号：CN202111443906.7

专利申请（专利权）人：广西朝野电气科技有限公司
权利人地址：广西壮族自治区贵港市港北区西江产业园西七路与西江一路交汇处西北角(广西广开电气有限公司内)

专利发明（设计）人：刘云辉

专利摘要：本发明涉及电缆桥架领域，具体的说是一种带有布线组件的电缆桥架，包括支架组件、托臂组件、布线组件和收卷组件，所述布线组件和收卷组件均设置在支架组件的内部，且所述布线组件和收卷组件交错设置有若干个。通过在支架组件内设置的布线组件，当线缆铺设在走线槽的内部时，第一压板在沿着销轴进行翻转后，能够带动第二压板进行同时翻转，第二压板在翻转后，能够使得其末端的锁块插接至锁槽的内部，从而使得第一压块和第二压块连为一体，当防尘压板在闭合时，能够通过直齿条的下移带动第一压块和第二压块沿着第一传动腔朝下移动，从而使得第一压板和第二压板能够对线缆进行夹持住，可以使得线缆在走线槽的内部进行整齐的布线排列。

主权利要求：一种带有布线组件的电缆桥架
技术领域
[0001] 本发明涉及电缆桥架领域，具体的说是一种带有布线组件的电缆桥架。
背景技术
[0002] 电缆桥架是用于对各种建(构)筑物和管廊支架上，对电缆进行支撑的支架。
[0003] 然而现有的电缆桥架大多单一的由支架、托臂和安装附件等组成，在布线时，仅仅能够对线缆进行支撑，而无法对其内部的电缆进行限位以及收卷，使得放置在桥架支撑架内部的线缆会松散堆叠在一起，使得线缆后续进行维护时极为不便，并且由于现有的线缆桥架的顶部未设置用于防尘的压板，当线缆长时间放置在支撑架的内部后，会使得其外壁上粘附大量的灰尘。
发明内容
[0004] 针对现有技术中的问题，本发明提供了一种带有布线组件的电缆桥架。
[0005] 本发明解决其技术问题所采用的技术方案是：一种带有布线组件的电缆桥架，包括支架组件、托臂组件、布线组件和收卷组件，所述布线组件和收卷组件均设置在支架组件的内部，且所述布线组件和收卷组件交错设置有若干个，所述托臂组件设置在支架组件的下方；
[0006] 所述支架组件包括支撑架和走线槽，所述支撑架的一端开设有走线槽，所述走线槽贯穿支撑架设置；
[0007] 所述托臂组件包括底托板、卡板、安装丝杆和防尘压板，所述底托板设置在支撑架的下方，所述支撑架顶部的两端均对称固定连接有卡板，所述卡板的顶部固定连接有安装丝杆，所述防尘压板位于支撑架的上方，且所述安装丝杆远离卡板的一端穿过防尘压板，且所述防尘压板与安装丝杆滑动连接。
[0008] 具体的，若干个所述布线组件均包括第一压块、第二压块、铰接板、销轴、第一压板、滑动槽、第一弹簧、第二压板、锁块、固定块、锁槽、第一滑槽、第二滑槽、第一传动腔、直齿条、第三滑槽和第二弹簧，所述第一压块和第二压块分别设置在走线槽内部的两侧，且所述第一压块和第二压块均与走线槽的内壁滑动连接，所述第一压块靠近第二压块一端的两侧均固定连接有铰接板，所述铰接板的板壁上转动插接有销轴，所述销轴穿过铰接板的一端固定连接有第一压板，所述第一压板远离第一压块的一端开设有滑动槽，所述滑动槽的内壁上固定连接有第一弹簧，所述第一弹簧的另一端固定连接有第二压板，所述第二压板与滑动槽的内壁滑动连接，所述第二压板远离第一弹簧的一端固定连接有锁块，所述第二压块靠近第一压块的一端固定连接有固定块，所述固定块远离第二压块的一端对应锁块开设有相适配的锁槽，所述走线槽两侧的内壁上分别对应第一压块和第二压块开设有第一滑槽和第二滑槽，所述第一压块和第二压块相互远离的一端分别滑动插接至第一滑槽和第二滑槽的内部，所述支撑架的内部对应第一滑槽和第二滑槽的位置开设有连通的第一传动腔，所述第一压块和第二压块延伸至第一传动腔内部一端的侧壁上均固定连接有直齿条，所述支撑架的顶部对应直齿条开设有与之相适配的第三滑槽，所述直齿条与第三滑槽的内壁滑动连接，所述第一压块和第二压块延伸至第一传动腔内部一端的底部均固定连接有第二弹簧，且所述第二弹簧的另一端与第一传动腔的内底壁固定连接。
[0009] 具体的，若干个所述收卷组件均包括支撑板、第一转动轴、收卷盘、十字卡槽、第一锥齿轮、第二转动轴、第二锥齿轮、第二传动腔和传动齿轮，所述支撑板设置在支撑架的内部，且所述支撑板的两端分别与走线槽两侧的内壁固定连接，所述支撑板的顶部等间距转动插接有若干个第一转动轴，所述第一转动轴的顶部固定连接有收卷盘，所述收卷盘的顶部开设有十字卡槽，所述第一转动轴穿过支撑板的一端固定连接有第一锥齿轮，所述支撑板的下方设置有第二转动轴，所述第二转动轴的两端分别与走线槽的内壁转动连接，且所述第二转动轴位于走线槽内部一端的轴壁上对应第一锥齿轮的位置等间距固定连接有若干个第二锥齿轮，所述第二锥齿轮与第一锥齿轮啮合连接，所述第二转动轴插接至支撑架内部一端的轴壁上固定连接有传动齿轮，所述支撑架的内部对应传动齿轮开设有第二传动腔，所述第二传动腔与第一传动腔连通，且所述传动齿轮与相邻的直齿条啮合连接。
[0010] 具体的，所述支撑架的外壁上对应卡板开设有相适配的卡槽，所述卡板卡接在卡槽的内部。
[0011] 具体的，所述安装丝杆的外杆壁上螺纹套接有锁紧螺母，所述锁紧螺母设置在防尘压板的上方。
[0012] 具体的，所述第二压板滑动连接在滑动槽内部一端的侧壁上固定连接有限位滑块，所述滑动槽的内壁上对应限位滑块开设有与之相适配的限位滑槽，所述限位滑块滑动连接在限位滑槽的内部。
[0013] 具体的，所述锁块远离第二压板的一端为倾斜切面。
[0014] 具体的，所述收卷盘外圆侧的侧壁上开设有收卷槽，且所述收卷槽与十字卡槽连通。
[0015] 本发明的有益效果：
[0016] （1）本发明所述的一种带有布线组件的电缆桥架，通过设置的托臂组件，托臂组件不仅能够通过底托板和卡板以及安装丝杆对支架组件进行支撑，还能够通过设置的防尘压板对支撑架内部走线槽中铺设的线缆进行隔绝的作用，从而使得灰尘无法粘附在线缆的外壁上；
[0017] （2）本发明所述的一种带有布线组件的电缆桥架，通过在支架组件内设置的布线组件，当线缆铺设在走线槽的内部时，第一压板在沿着销轴进行翻转后，能够带动第二压板进行同时翻转，第二压板在翻转后，能够使得其末端的锁块插接至锁槽的内部，从而使得第一压块和第二压块连为一体，当防尘压板在闭合时，能够通过直齿条的下移带动第一压块和第二压块沿着第一传动腔朝下移动，从而使得第一压板和第二压板能够对线缆进行夹持住，可以使得线缆在走线槽的内部进行整齐的布线排列；
[0018] （3）本发明所述的一种带有布线组件的电缆桥架，通过设置的收卷组件，当防尘压板在带动布线组件内的第一压块和第二压块下移的同时还能够通过直齿条带动与之啮合的传动齿轮进行自转，传动齿轮在转动时能够带动同轴的若干个第二锥齿轮进行转动，第二锥齿轮在转动时能够带动第一转动轴进行转动，第一转动轴能够带动收卷盘对线缆进行收卷，从而可以有效的防止线缆松散的铺设在走线槽的内部。
附图说明
[0019] 下面结合附图和实施例对本发明进一步说明。

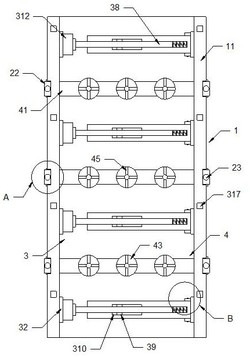

[0020] 图1为本发明提供的一种带有布线组件的电缆桥架的结构示意图；
[0021] 图2为本发明提供的一种带有布线组件的电缆桥架中支撑架的结构示意图；
[0022] 图3为本发明提供的一种带有布线组件的电缆桥架安装后的内部结构示意图；
[0023] 图4为本发明提供的一种带有布线组件的电缆桥架的剖视图；
[0024] 图5为本发明提供的一种带有布线组件的电缆桥架中直齿条与第一压块或第二压块的连接结构示意图；
[0025] 图6为本发明提供的一种带有布线组件的电缆桥架的图1中A部分的放大图；
[0026] 图7为本发明提供的一种带有布线组件的电缆桥架的图1中B部分的放大图。
[0027] 图中：1、支架组件；11、支撑架；12、走线槽；13、卡槽；2、托臂组件；21、底托板；22、卡板；23、安装丝杆；24、防尘压板；25、锁紧螺母；3、布线组件；31、第一压块；32、第二压块；33、铰接板；34、销轴；35、第一压板；36、滑动槽；37、第一弹簧；38、第二压板；39、限位滑块；
310、限位滑槽；311、锁块；312、固定块；313、锁槽；314、第一滑槽；315、第二滑槽；316、第一传动腔；317、直齿条；318、第三滑槽；319、第二弹簧；4、收卷组件；41、支撑板；42、第一转动轴；43、收卷盘；44、收卷槽；45、十字卡槽；46、第一锥齿轮；47、第二转动轴；48、第二锥齿轮；
49、第二传动腔；410、传动齿轮。

具体实施方式
[0028] 为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
[0029] 如图1‑图7所示，本发明所述的一种带有布线组件的电缆桥架，包括支架组件1、托臂组件2、布线组件3和收卷组件4，所述布线组件3和收卷组件4均设置在支架组件1的内部，且所述布线组件3和收卷组件4交错设置有若干个，所述托臂组件2设置在支架组件1的下方；
[0030] 所述支架组件1包括支撑架11和走线槽12，所述支撑架11的一端开设有走线槽12，所述走线槽12贯穿支撑架11设置；
[0031] 所述托臂组件2包括底托板21、卡板22、安装丝杆23和防尘压板24，所述底托板21设置在支撑架11的下方，所述支撑架11顶部的两端均对称固定连接有卡板22，所述卡板22的顶部固定连接有安装丝杆23，所述防尘压板24位于支撑架11的上方，且所述安装丝杆23远离卡板22的一端穿过防尘压板24，且所述防尘压板24与安装丝杆23滑动连接。
[0032] 具体的，若干个所述布线组件3均包括第一压块31、第二压块32、铰接板33、销轴34、第一压板35、滑动槽36、第一弹簧37、第二压板38、锁块311、固定块312、锁槽313、第一滑槽314、第二滑槽315、第一传动腔316、直齿条317、第三滑槽318和第二弹簧319，所述第一压块31和第二压块32分别设置在走线槽12内部的两侧，且所述第一压块31和第二压块32均与走线槽12的内壁滑动连接，所述第一压块31靠近第二压块32一端的两侧均固定连接有铰接板33，所述铰接板33的板壁上转动插接有销轴34，所述销轴34穿过铰接板33的一端固定连接有第一压板35，所述第一压板35远离第一压块31的一端开设有滑动槽36，所述滑动槽36的内壁上固定连接有第一弹簧37，所述第一弹簧37的另一端固定连接有第二压板38，所述第二压板38与滑动槽36的内壁滑动连接，所述第二压板38远离第一弹簧37的一端固定连接有锁块311，所述第二压块32靠近第一压块31的一端固定连接有固定块312，所述固定块312远离第二压块32的一端对应锁块311开设有相适配的锁槽313，所述走线槽12两侧的内壁上分别对应第一压块31和第二压块32开设有第一滑槽314和第二滑槽315，所述第一压块31和第二压块32相互远离的一端分别滑动插接至第一滑槽314和第二滑槽315的内部，所述支撑架11的内部对应第一滑槽314和第二滑槽315的位置开设有连通的第一传动腔316，所述第一压块31和第二压块32延伸至第一传动腔316内部一端的侧壁上均固定连接有直齿条317，所述支撑架11的顶部对应直齿条317开设有与之相适配的第三滑槽318，所述直齿条317与第三滑槽318的内壁滑动连接，所述第一压块31和第二压块32延伸至第一传动腔316内部一端的底部均固定连接有第二弹簧319，且所述第二弹簧319的另一端与第一传动腔316的内底壁固定连接。

[0033] 具体的，若干个所述收卷组件4均包括支撑板41、第一转动轴42、收卷盘43、十字卡槽45、第一锥齿轮46、第二转动轴47、第二锥齿轮48、第二传动腔49和传动齿轮410，所述支撑板41设置在支撑架11的内部，且所述支撑板41的两端分别与走线槽12两侧的内壁固定连接，所述支撑板41的顶部等间距转动插接有若干个第一转动轴42，所述第一转动轴42的顶部固定连接有收卷盘43，所述收卷盘43的顶部开设有十字卡槽45，所述第一转动轴42穿过支撑板41的一端固定连接有第一锥齿轮46，所述支撑板41的下方设置有第二转动轴47，所述第二转动轴47的两端分别与走线槽12的内壁转动连接，且所述第二转动轴47位于走线槽12内部一端的轴壁上对应第一锥齿轮46的位置等间距固定连接有若干个第二锥齿轮48，所述第二锥齿轮48与第一锥齿轮46啮合连接，所述第二转动轴47插接至支撑架11内部一端的轴壁上固定连接有传动齿轮410，所述支撑架11的内部对应传动齿轮410开设有第二传动腔
49，所述第二传动腔49与第一传动腔316连通，且所述传动齿轮410与相邻的直齿条317啮合连接。

[0034] 具体的，所述支撑架11的外壁上对应卡板22开设有相适配的卡槽13，所述卡板22卡接在卡槽13的内部，卡板22卡接在卡槽13的内部时，可以对支撑架11进行限位，可以有效的防止支撑架11在底托板21上滑动。
[0035] 具体的，所述安装丝杆23的外杆壁上螺纹套接有锁紧螺母25，所述锁紧螺母25设置在防尘压板24的上方，锁紧螺母25在安装丝杆23的外杆壁上转动时可以使得锁紧螺母25能够将防尘压板24紧紧的夹持在支撑架11的顶部。
[0036] 具体的，所述第二压板38滑动连接在滑动槽36内部一端的侧壁上固定连接有限位滑块39，所述滑动槽36的内壁上对应限位滑块39开设有与之相适配的限位滑槽310，所述限位滑块39滑动连接在限位滑槽310的内部，限位滑块39在限位滑槽310的内部滑动时可以使得第二压板38在第一压板35内部的滑动槽36中滑动时更加的稳定。
[0037] 具体的，所述锁块311远离第二压板38的一端为倾斜切面，第二使得锁块311插接至锁槽313的内部时更加的方便。
[0038] 具体的，所述收卷盘43外圆侧的侧壁上开设有收卷槽44，且所述收卷槽44与十字卡槽45连通，收卷槽44可以使得收卷盘43在对线缆进行收卷时线缆能够盘绕在收卷槽44的内部，可以使得收卷盘43在收卷线缆时更加的稳定。
[0039] 在使用时，将线缆铺设在走线槽12的内部，在铺设时，线缆将会卡接在收卷盘43顶部的十字卡槽45内，第一压板在35沿着销轴34进行翻转后，能够带动第二压板38进行同时翻转，第二压板38在翻转后，能够使得其末端的锁块311插接至锁槽313的内部，从而使得第一压块31和第二压块32连为一体，布线完成后，将防尘压板24朝下移动，防尘压板24在下移时能够带动直齿条317下移，当防尘压板24移动至与支撑架11的顶部贴合时，通过锁紧螺母25将其进行锁紧，在移动的过程中，直齿条317不仅能够带动第一压块31和第二压块32各自沿着第一滑槽314和第二滑槽315下滑，从而使得第一压板35和第二压板38能够对线缆进行夹持住，可以使得线缆在走线槽12的内部进行整齐的布线排列，直齿条317还能够带动与之啮合的传动齿轮410进行自转，传动齿轮410在转动时能够带动同轴的若干个第二锥齿轮48进行转动，第二锥齿轮48在转动时能够带动第一转动轴42进行转动，第一转动轴42能够带动收卷盘43对线缆进行收卷，从而可以有效的防止线缆松散的铺设在走线槽12的内部。

[0040] 以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施方式和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入本发明要求保护的范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。

专利地区：广西

专利申请日期：2021-12-01

专利公开日期：2023-07-21

专利公告号：CN113991564B
