一种安瓿瓶开启装置发明专利

专利名称：一种安瓿瓶开启装置

专利类型：发明专利

专利申请（专利权）人：南丹县人民医院
权利人地址：广西壮族自治区河池市南丹县城关镇民行中路11号

专利发明（设计）人：刘芳君

专利摘要：本发明涉及医疗铺助设备技术领域，具体涉及一种安瓿瓶开启装置,包括驱动小车，驱动小车上固定连接有砂轮，可自动对放置于横向排列的安瓿瓶插槽中的安瓿瓶的颈部切出划痕，还包括开启连杆，开启连杆上固定连接有开启套筒，开启套筒套住安瓿瓶的乳头，开启连杆通过第二伸缩杆控制，自动将安瓿瓶的乳头折断，划痕和折断过程中无需人工操作，避免了医护人员被损伤的情况发生。在盒体中还设有粉碎机，折断的安瓿瓶乳头和抽取药液之后的安瓿瓶瓶体自动掉入粉碎机，被粉碎机粉碎为粉末，方便回收，且避免了回收过程中回收人员被折断的安瓿瓶损伤的情况发生。

主权利要求：一种安瓿瓶开启装置
技术领域
[0001] 本发明涉及医疗铺助设备技术领域，具体涉及一种安瓿瓶开启装置。
背景技术
[0002] 安瓿瓶，是医疗上常用的一种密封的小瓶,常用于存放注射用的药物以及疫苗、血清等；是可熔封的硬质玻璃容器，用以盛装注射用药或注射用水。常用的有直颈和曲颈两种。其容量一般为1～25ml。常用于注射用药液，也用于口服液的包装。
[0003] 目前常见的安瓿瓶开启方法为：开启前先用砂轮在瓶颈处切出划痕，将乳头向上，使药液全部流入瓶体内，然后将瓶颈折断即可。易折型安瓿在乳头处标示出厂家预先切割得的部位，按照这个方向将乳头直接折断即可。操作人员通过砂轮采用手工划印后对其进行开启，这种人工操作的方法在大量开启安瓿瓶的场合并不合适，人工操作的方法会浪费大量的时间，而且安瓿瓶在使用和报废处理过程中容易对人造成损伤的问题是非常常见的。
发明内容
[0004] 本发明提供一种安瓿瓶开启装置，解决开启大量安瓿瓶时耗时长的问题和安瓿瓶在使用和报废处理过程中容易对人造成损伤的问题。
[0005] 本发明是通过以下技术方案来实现的：一种安瓿瓶开启装置,包括控制器、盒体和盖体，所述盒体一端和盖体的一端铰接，盒体另一端与所述盖体活动连接，所述盒体设有安瓿瓶支架和粉碎机，所述安瓿瓶支架水平横向设于所述盒体的上部，所述安瓿瓶支架上设有若干横向排列的安瓿瓶插槽，所述安瓿瓶支架的侧面设有导轨，所述导轨上安装有驱动小车，所述驱动小车固定连接有砂轮，所述安瓿瓶支架的下部贴设有支撑板，所述支撑板的一侧与所述安瓿瓶支架的侧面铰链连接，所述盒体于所述支撑板的下方固定设有可竖直伸缩的第一伸缩杆，所述第一伸缩杆的活动端贴设于所述支撑板的下表面，所述粉碎机设于所述安瓿瓶支架的下方，所述粉碎机设有进料口和出料口，所述粉碎机与所述安瓿瓶支架之间设有漏斗，所述漏斗的下部与所述进料口连接，所述盒体于所述出料口的下方设有储存室；所述盖体上设有若干横向排列的长槽，所述长槽位于所述安瓿瓶插槽的上方，所述盖体上设有第二伸缩杆和开启连杆，所述开启连杆包括横杆、纵杆和若干开启套筒，所述横杆铰接于所述盖体的上表面，所述纵杆的一端固定连接于所述横杆的上部，所述开启套筒穿过所述长槽并固定连接于所述横杆的下部，所述第二伸缩杆靠近所述开启连杆的一端高于另一端，所述第二伸缩杆的固定端固定于所述盖体的上表面，所述第二伸缩杆的活动端铰链连接所述纵杆与所述横杆连接的另一端；所述控制器电连接所述第一伸缩杆、第二伸缩杆和驱动小车，所述控制器用于控制所述第一伸缩杆、第二伸缩杆和驱动小车的工作顺序。
[0006] 进一步地，所述盒体和盖体的活动连接端分别设有相互对应的电子锁，所述电子锁电连接所述控制器，在所述控制器中预存所述电子锁的开启条件，条件不满足时所述电子锁锁死，避免其他零部件在工作时所述盖体被打开。
[0007] 进一步地，所述盒体的上表面设有弹簧孔，所述弹簧孔中安装有复位弹簧，所述复位弹簧的上部高于所述盒体的上表面，所述盖体可自动打开一定的高度，方便医务人员抓住所述盖体并将所述盖体打开到位。
[0008] 进一步地，所述驱动小车上设有可调延伸长度的调节杆，所述调节杆远离所述驱动小车的一端固定连接所述砂轮，调节所述调节杆的延伸长度，进而调节所述砂轮与安瓿瓶的接触深度，方便划痕。
[0009] 进一步地，所述安瓿瓶支架的两端分别设有用于感应所述驱动小车位置的传感器，所述传感器电连接所述控制器，控制器通过所述传感器判断所述驱动小车的位置，进而判断下一步动作的条件是否成立。
[0010] 进一步地，所述储存室设有用于排出安瓿瓶粉末的出口，从所述出口排出的安瓿瓶粉末可直接装入包装袋，然后运输到回收处进一步处理。
[0011] 进一步地，所述支撑板与所述安瓿瓶支架连接的铰链是可自动复位的弹簧铰链，所述弹簧铰链打开状态为平衡状态时，当所述第一伸缩杆的活动杆缩回去时，所述支撑板在所述弹簧铰链的作用下自动打开，置于所述支撑板上的安瓿瓶自动掉落。
[0012] 由于采取上述技术方案，本发明所取得的有益效果为：
[0013] 一种安瓿瓶开启装置设有驱动小车，驱动小车上固定连接有砂轮，可自动对放置于横向排列的安瓿瓶插槽中的安瓿瓶的颈部切出划痕，还设有开启连杆，开启连杆上固定连接有开启套筒，开启套筒套住安瓿瓶的乳头，开启连杆通过第二伸缩杆控制，自动将安瓿瓶的乳头折断，划痕和折断过程中无需人工操作，避免了医护人员被损伤的情况发生。在盒体中设有粉碎机，折断的安瓿瓶乳头和抽取药液之后的安瓿瓶瓶体自动掉入粉碎机，被粉碎机粉碎为粉末，方便回收，且避免了回收过程中回收人员被折断的安瓿瓶损伤的情况发生。
附图说明

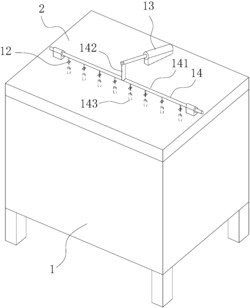

[0014] 图1为本发明一种安瓿瓶开启装置的结构示意图；
[0015] 图2为本发明一种的盒体结构示意图；
[0016] 图3为图2中A处的放大图；
[0017] 其中，1‑盒体，2‑盖体，3‑安瓿瓶支架，4‑粉碎机，5‑安瓿瓶插槽，6‑导轨，7‑驱动小车，8‑砂轮，9‑支撑板，10‑第一伸缩杆，11‑漏斗，12‑长槽，13‑第二伸缩杆，14‑开启连杆，15‑复位弹簧，16‑调节杆，17‑传感器，18‑出口，141‑横杆，142‑纵杆，143‑开启套筒。

具体实施方式
[0018] 下面结合附图与实施例对本发明作进一步说明。
[0019] 请参照图1、图2和图3所示，一种安瓿瓶开启装置,包括控制器、盒体1和盖体2，盒体1和盖体2的形状均为长方体，盒体1的一端和盖体2的一端铰接，盒体1的另一端与盖体2活动连接，盒体1和盖体2的活动连接端分别设有相互对应的电子锁，电子锁电连接控制器，在控制器中预存电子锁的开启条件，条件不满足时电子锁锁死，避免其他零部件在工作时盖体2被打开。盒体1设有安瓿瓶支架3和粉碎机4，安瓿瓶支架3横向水平设于盒体1的上部，安瓿瓶支架3为一长方形杆，安瓿瓶支架3的两端分别固定于盒体1相对的两个内壁上，安瓿瓶支架3上设有若干横向排列的安瓿瓶插槽5，安瓿瓶插槽5上下贯穿安瓿瓶支架3。安瓿瓶支架3的侧面设有导轨6，导轨6上安装有驱动小车7，驱动小车7的上部设有可调延伸长度的调节杆16，调节杆16远离驱动小车7的一端固定连接砂轮8，调节调节杆16的延伸长度，进而调节砂轮8与安瓿瓶的接触深度，方便划痕。安瓿瓶支架3的下部贴设有支撑板9，支撑板9与安瓿瓶支架3铰链连接，盒体1于支撑板9的下方固定设有可竖直伸缩的第一伸缩杆10，第一伸缩杆10的活动端贴设于支撑板9的下表面，第一伸缩杆10的活动端活动到最低位置或最高位置时，第一伸缩杆10的活动端均保持与支撑板9的下表面接触。粉碎机4设于安瓿瓶支架3的下方，粉碎机4设有进料口和出料口，粉碎机4与安瓿瓶支架3之间设有漏斗11，漏斗11的下部与进料口连接，第一伸缩杆10的活动端往低处下降时，支撑板9打开，放于安瓿瓶插槽5的安瓿瓶自动落入下方漏斗11中，然后从粉碎机4的进料口进入粉碎机4。盒体1于出料口的下方设有储存室，储存室设有用于排出安瓿瓶粉末的出口18，从粉碎机4出来的安瓿瓶粉末落入储存室中储存，从出口18中排出，排出的安瓿瓶粉末无法再划伤回收人员，可直接装入包装袋，然后运输到回收站进一步处理。盖体2上设有若干横向排列的长槽12，长槽12位于安瓿瓶插槽5的上方，盖体2上设有第二伸缩杆13和开启连杆14，开启连杆14包括横杆141、纵杆142和若干开启套筒143，横杆141铰接于盖体2的上表面，纵杆142的一端固定连接于横杆141，开启套筒143与横杆141之间设有加长杆，加长杆固定连接于横杆141，开启套筒
143穿过长槽12位于盖体2下方，开启套筒143的下端面高于安瓿瓶的颈部，第二伸缩杆13靠近开启连杆14的一端高于另一端，第二伸缩杆13的固定端固定于盖体2的上表面，第二伸缩杆13的活动端铰链连接纵杆142与横杆141连接的另一端。控制器电连接第一伸缩杆10、第二伸缩杆13和驱动小车7，控制器用于控制第一伸缩杆10、第二伸缩杆13和驱动小车7的工作顺序。

[0020] 作为一种优选，盒体1的上表面设有弹簧孔，弹簧孔中安装有复位弹簧15，复位弹簧15的上部高于盒体1的上表面，盖体2可自动打开一定的高度，方便医务人员抓住盖体2并将盖体2打开到位。
[0021] 作为一种优选，安瓿瓶支架3的两端分别设有用于感应驱动小车7位置的传感器17，传感器17电连接控制器，控制器通过传感器判断驱动小车7的位置，进而判断下一步动作的条件是否成立。

[0022] 作为一种优选，支撑板9与安瓿瓶支架3连接的铰链是可自动复位的弹簧铰链，弹簧铰链打开状态为平衡状态时，当第一伸缩杆10的活动杆缩回去时，支撑板9在弹簧铰链的作用下自动打开，置于支撑板9上的安瓿瓶自动掉落。
[0023] 需要说明的是，一种安瓿瓶开启装置还设有总电源开关、开启开关和粉碎机开关。
[0024] 本发明的一种安瓿瓶开启装置的工作步骤：1）医护人员打开盖体2，往安瓿瓶插槽5中放入安瓿瓶；2）医护人员关上盖体2，接通总电源开关和开启开关，控制器控制驱动小车
7运动，驱动小车7上的砂轮8对安瓿瓶的颈部切割划痕，控制器收到驱动小车7再次回到原位的信号，关闭驱动小车7，驱动小车7关闭后，控制器控制第二伸缩杆13工作，第二伸缩杆
13的活动端往回拉，进而带动开启手柄上的开启套筒143做出折断动作，直到第二伸缩杆13的活动端不可再缩回，此时安瓿瓶的乳头被折断，折断的乳头自动落入粉碎机4，然后第二伸缩杆13回复原位，开启开关自动断开；3）医护人员打开盖体2，并将安瓿瓶中的药液使用；
4）安瓿瓶中的药液使用完之后，医护人员接通粉碎机开关，第一伸缩杆10的活动端缩回，支撑板9打开，安瓿瓶插槽5中的安瓿瓶自动落入粉碎机4中，同时粉碎机4工作，将落入其中的安瓿瓶粉碎，并将安瓿瓶粉末排出到储存室，安瓿瓶粉末排完之后自动关闭粉碎机，第一伸缩杆10的活动端缩到最低点后自动回复到原位；5）医护人员可再次往安瓿瓶插槽5中放入安瓿瓶，循环步骤1）。

[0025] 本发明所取得的有益效果为：
[0026] 一种安瓿瓶开启装置设有驱动小车7，驱动小车7上固定连接有砂轮8，可自动对放置于横向排列的安瓿瓶插槽5中的安瓿瓶的颈部切出划痕，还设有开启连杆14，开启连杆14上固定连接有开启套筒143，开启套筒143套住安瓿瓶的乳头，开启连杆14通过第二伸缩杆13控制，自动将安瓿瓶的乳头折断，划痕和折断过程中无需人工操作，避免了医护人员被损伤的情况发生。在盒体1中设有粉碎机4，折断的安瓿瓶乳头和抽取药液之后的安瓿瓶瓶体自动掉入粉碎机4，被粉碎机4粉碎为粉末，方便回收，且避免了回收过程中回收人员被折断的安瓿瓶损伤的情况发生。

[0027] 上述说明是针对本发明较佳可行实施例的详细说明，但实施例并非用以限定本发明的专利申请范围，凡本发明所提示的技术精神下所完成的同等变化或修饰变更，均应属于本发明所涵盖专利范围。

专利地区：广西

专利申请日期：2017-08-31

专利公开日期：2023-08-08

专利公告号：CN107459012B
