一种煤矿开采用工具腰包发明专利

专利名称：一种煤矿开采用工具腰包

专利类型：发明专利

专利申请号：CN202210566523.7

专利申请（专利权）人：华能铜川照金煤电有限公司西川煤矿分公司,华能煤业有限公司陕西矿业分公司
权利人地址：陕西省铜川市耀州区庙湾镇玉门村

专利发明（设计）人：宜伟,包亚平,刘成波,严蒙泉,李汉汉,宫兴辉,邸江波,刘博,胡涛,黄煦雨,苗于惠,王杰,康桥

专利摘要：本发明公开了一种煤矿开采用工具腰包，涉及煤矿开采技术领域，其中该工具腰包包括：腰带，其外部连接有挂包；悬挂组件，位于腰带的外部，且悬挂组件上挂设有工具；其中，所述悬挂组件包含限位带，且限位带的内侧连接有若干组活动带，活动带的一侧通过魔术贴合与腰带的外壁粘接，另一侧不与腰带粘接。本发明所述的一种煤矿开采用工具腰包，由于采用了魔术贴将限位带的一侧粘接在腰带上，而另一侧不与腰带粘接，所以，有效解决了现有煤矿开采用工具腰包在使用时，无法根据工具的实际大小调整收纳袋的大小的问题，进而实现了根据工具的大小和形状适应性调整收纳带的大小，提高装置的适用性。

主权利要求：
1.一种煤矿开采用工具腰包，其特征在于，该工具腰包包括：腰带（1）；
悬挂组件（4），位于腰带（1）的外部，且悬挂组件（4）上挂设有工具（3）；

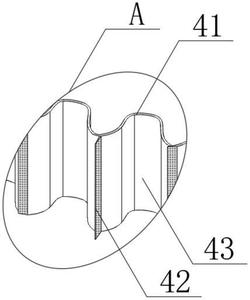

其中，所述悬挂组件（4）包含限位带（41），且限位带（41）的内侧连接有若干组活动带（42），活动带（42）的一侧通过魔术贴合与腰带（1）的外壁粘接，另一侧不与腰带（1）粘接；
其中，若干组活动带（42）之间间距相等，且活动带（42）的长度小于腰带（1）的宽度；
所述限位带（41）的内侧粘接有内带（43），且内带（43）通过魔术贴与活动带（42）连接；
所述内带（43）位于相邻两组活动带（42）之间，且内带（43）不与腰带（1）的外壁粘接；
所述限位带（41）的宽度小于腰带（1）的宽度。
2.如权利要求1所述的一种煤矿开采用工具腰包，其特征在于：所述内带（43）的内部安装有弹性带。
3.如权利要求1所述的一种煤矿开采用工具腰包，其特征在于：所述腰带（1）的外部连接有挂包（2），且挂包（2）通过其后端设置的挂钩与腰带（1）连接。
4.如权利要求1所述的一种煤矿开采用工具腰包，其特征在于：所述工具（3）的外部安装有蜂鸣器、LED灯和电池，且电池为LED灯和蜂鸣器供电。
5.如权利要求1所述的一种煤矿开采用工具腰包，其特征在于：所述工具（3）的后端通过绳子与腰带（1）的外部连接。 说明书 : 一种煤矿开采用工具腰包技术领域[0001] 本发明涉及煤炭开采技术领域，特别涉及一种煤矿开采用工具腰包。背景技术[0002] 煤矿是人类在富含煤炭的矿区开采煤炭资源的区域，一般分为井工煤矿和露天煤矿。当煤层离地表远时，一般选择向地下开掘巷道采掘煤炭，此为井工煤矿。当煤层距地表的距离很近时，一般选择直接剥离地表土层挖掘煤炭，此为露天煤矿。我国绝大部分煤矿属于井工煤矿。煤矿范围包括地上地下以及相关设施的很大区域。煤矿是人类在开掘富含有煤炭的地质层时所挖掘的合理空间，通常包括巷道、井硐和采掘面等等。[0003] 现有的工具腰包通过增加矿工和技术员的工具携带量，并且对电机车或无轨胶轮车司机具有安全提醒效果，从一定程度上保护了矿工和技术人员的人身安全，腰包上各类工具袋为反光喷绘布制成，当电机车或无轨胶轮车灯照射在腰包上时，反光喷绘布会反射光线，提醒司机注意避让。[0004] 但在上述技术方案实施的过程中，发现至少存在如下技术问题：[0005] 1、无法根据工具的实际大小调整收纳袋的大小：现有的煤矿开采用工具腰包在使用时，由于工具的形状、大小均不规则，而收纳带大小在生产完成后便无法在进行调整(收纳袋通过缝接的方式与腰包连接在一起)，因此在只能根据收纳袋的形状和大小，放置相应形状的工具，很大程度上限制了工具的存放(无法根据工具的形状，来确定收纳袋的形状)；[0006] 2、工具寻找繁琐：现有的煤矿开采用工具腰包在使用时，往往需要同时使用多个不同的工具，这就导致工具之间相互叠放，在需要寻找指定的工具时，只能通过眼睛观察来进寻找，此过程费时费力，而且还会严重影响装置的修理效率，为此，我们提出一种煤矿开采用工具腰包。发明内容[0007] (一)解决的技术问题[0008] 针对现有技术的不足，本发明提供了一种煤矿开采用工具腰包，解决现有煤矿开采用工具腰包在使用时，无法根据工具的实际大小调整收纳袋的大小以及工具寻找繁琐的技术问题。[0009] (二)技术方案[0010] 为实现以上目的，本发明通过以下技术方案予以实现：[0011] 一种煤矿开采用工具腰包，该工具腰包包括用于将腰包绑在腰上的腰带以及连接在腰带上挂包，并且腰带的外部还设置有悬挂组件，用于将工具与腰带连接在一起(即用于悬挂工具的限位带)；[0012] 腰带，腰带的两端设置有可以相互对接的卡扣(或者皮带扣等，能够将腰带连接成环状的装置)，其外部连接有挂包，用于收纳一些体积较小的零件，例如螺钉、钢丝等；[0013] 悬挂组件，呈带状，用于将工具连接到腰带上(即为限制工具把手位置)，如图1所示，粘连在腰带的外部，且悬挂组件上挂设有工具(对工具的把手进行固定)，工具的把手穿过悬挂组件和腰带之间形成的间隙，从而将工具挂在腰带上；[0014] 其中，悬挂组件包含限位带，连接在腰带的外部，如图2所示形状，可以调整呈不同大小的环形，且限位带的内侧连接有若干组活动带，用于与腰带连接(将限位带与腰带连接在一起)，活动带的一侧设置有可与腰带外壁粘接的魔术贴合(魔术贴包括魔术子贴(呈钩状)和魔术母贴(蓬松的限位丝)，魔术子贴设置在或活动带的一侧)，活动带的另一侧为魔术母贴，使得他无法与腰带粘接在一起，而只有活动带的一侧可以与腰带粘接，在使用时，与腰带粘接，不使用时，与限位带外部的魔术母贴粘接，避免与腰带或者限位带的其他的位置粘连在一起。[0015] 优选的，若干组所述活动带之间间距相等，方便根据需要，使得不同位置的活动带与腰带粘连，此时两个活动带(与腰带粘连)之间的限位带展开，形成环状，所以可以通过将不同位置的活动带与腰带粘连，来调整限位带(两个活动带之间)的长度，如图1和图2所示，从而对不同形状或者大小的工具进行适用性修改，提高腰带的适用性，且活动带的长度小于腰带的宽度，使得活动带能够与腰带之间形成环状，方便工具与限位带连接在一起。[0016] 优选的，所述限位带的内侧粘接有内带(其表面粘接有魔术母贴)，且内带(魔术母贴)通过魔术贴与活动带(带有魔术子贴的一侧)连接。[0017] 优选的，所述内带位于相邻两组活动带之间，且内带不与腰带的外壁粘接。[0018] 优选的，所述内带位于相邻两组活动带之间，方便限位带，通过其上的活动带直接与内带(限位带)连接，使得限位带自身形成环形(无需与腰带配合)，且内带不与腰带(两者相对的一侧均为魔术母贴，无法相互粘连)的外壁粘接。[0019] 优选的，所述限位带的宽度小于腰带的宽度，避免限位带(其内部的活动带)内侧的魔术子贴无法与腰带表面的魔术母贴完全粘合。[0020] 优选的，所述挂包的后端设置有挂钩，挂钩呈开口向下的“U”结构，且为硬质材料制成，挂钩与腰带连接时，挂钩扣在腰带上，从而将挂包与腰带连接在一起，形成如图1所示形状。[0021] 优选的，所述工具的外部安装有蜂鸣器、LED灯、电池和接收器，且电池为LED灯、接收器和蜂鸣器供电，在需要寻找指定的工具时，通过发射装置发送信号，之后再由工具外部的接收器接收该信号，并将该信号传递给LED灯和蜂鸣器，LED灯接收到信号，发出灯光，蜂鸣器接收到信号发出声音，从而提醒使用者工具的所在位置，方便工作人员进行寻找。[0022] 优选的，所述工具的后端通过绳子与腰带的外部连接，当需要寻找工具时，顺着绳子便可以找到工具，其次，在工具不慎发生掉落时，也不会与腰带发生分离，避免工具从高空掉落，提高装置使用的安全性。[0023] (三)有益效果[0024] 1、由于采用了魔术贴将限位带的一侧粘接在腰带上，而另一侧不与腰带粘接，所以，有效解决了现有煤矿开采用工具腰包在使用时，无法根据工具的实际大小调整收纳袋的大小的问题，进而实现了根据工具的大小和形状适应性调整收纳带的大小，提高装置的适用性。[0025] 2、由于采用了蜂鸣器和LED灯来提醒使用者工具的位置，所以，有效解决了现有煤矿开采用工具腰包在使用时，工具寻找繁琐的问题，进而实现了快速寻找工具的目的，避免需要花费大量的时间在寻找相应工具上，提高时间的利用率。附图说明[0026] 上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。[0027] 图1为本发明实施例的整体结构图；[0028] 图2为本发明实施例中腰带和限位带的局部连接结构图；[0029] 图3为本发明实施例中限位带的结构图；[0030] 图4为本发明实施例图3中结构A的放大图。[0031] 图例说明：1、腰带；2、挂包；3、工具；4、悬挂组件；41、限位带；42、活动带；43、内带。具体实施方式[0032] 本申请实施例通过提供一种煤矿开采用工具腰包，解决现有煤矿开采用工具腰包在使用时，无法根据工具的实际大小调整收纳袋的大小以及工具寻找繁琐的技术问题，在工具腰包使用时，由于采用了魔术贴将限位带的一侧粘接在腰带上，而另一侧不与腰带粘接，进而实现了根据工具的大小和形状适应性调整收纳带的大小，提高装置的适用性。由于采用了蜂鸣器和LED灯来提醒使用者工具的位置，进而实现了快速寻找工具的目的，避免需要花费大量的时间在寻找相应工具上，提高时间的利用率。[0033] 实施例1[0034] 本申请实施例中的技术方案为解决上述现有煤矿开采用工具腰包在使用时，无法根据工具3的实际大小调整收纳袋(相等于本申请的限位带41)的大小的问题，总体思路如下：[0035] 针对现有技术中存在的问题，本发明提供一种煤矿开采用工具腰包，该工具腰包包括用于将腰包绑在腰上的腰带1以及连接在腰带1上挂包2，并且腰带1的外部还设置有悬挂组件4，用于将工具3与腰带1连接在一起(即用于悬挂工具3的限位带41)；[0036] 腰带1，腰带1的两端设置有可以相互对接的卡扣(或者皮带扣等，能够将腰带1连接成环状的装置)，其外部连接有挂包2，用于收纳一些体积较小的零件，例如螺钉、钢丝等；[0037] 悬挂组件4，呈带状，用于将工具3连接到腰带1上(即为限制工具3把手位置)，如图1所示，粘连在腰带1的外部，且悬挂组件4上挂设有工具3(对工具3的把手进行固定)，工具3的把手穿过悬挂组件4和腰带1之间形成的间隙，从而将工具3挂在腰带1上；[0038] 其中，悬挂组件4包含限位带41，连接在腰带1的外部，如图2所示形状，可以调整呈不同大小的环形，且限位带41的内侧连接有若干组活动带42，用于与腰带1连接(将限位带41与腰带1连接在一起)，活动带42的一侧设置有可与腰带1外壁粘接的魔术贴合(魔术贴包括魔术子贴(呈钩状)和魔术母贴(蓬松的纤维丝)，魔术子贴设置在或活动带42的一侧)，活动带42的另一侧为魔术母贴，使得他无法与腰带1粘接在一起，而只有活动带42的一侧可以与腰带1粘接，在使用时，与腰带1粘接，不使用时，与限位带42外部的魔术母贴粘接，避免与腰带1或者限位带41的其他的位置粘连在一起。[0039] 在一些示例中，若干组活动带42之间间距相等，方便根据需要，使得不同位置的活动带42与腰带1粘连，此时两个活动带42(与腰带1粘连)之间的限位带41展开，形成环状，所以可以通过将不同位置的活动带42与腰带1粘连，来调整限位带41(两个活动带42之间)的长度，如图1和图2所示，从而对不同形状或者大小的工具3进行适用性修改，提高腰带1的适用性，且活动带42的长度小于腰带1的宽度，使得活动带42能够与腰带1之间形成环状，方便工具3与限位带41连接在一起。限位带41的内侧粘接有内带43(其表面粘接有魔术母贴)，且内带43(魔术母贴)通过魔术贴与活动带42(带有魔术子贴的一侧)连接。内带43位于相邻两组活动带42之间，方便限位带41，通过其上的活动带42直接与内带43(限位带41)连接，使得限位带41自身形成环形(无需与腰带1配合)，且内带43不与腰带1(两者相对的一侧均为魔术母贴，无法相互粘连)的外壁粘接。限位带41的宽度小于腰带1的宽度，避免限位带41(其内部的活动带42)内侧的魔术子贴无法与腰带1表面的魔术母贴完全粘合。[0040] 在一些示例中，内带43的内部安装有弹性带，在工具3插入到限位带41和腰带1之间的间隙中时，限位带41在其内侧弹性带的作用下，紧紧的与工具3把手贴合，使得工具3被固定在腰带1上。[0041] 在使用时，先根据工具3把手的长度调整限位带41隆起的长度，之后将位于把手两侧的活动带42(带有魔术子贴的一侧)从限位带41(魔术母贴)上撕下，此时活动带42便形成如图4所示形状，之后，将活动带41带有魔术子贴的一侧正对腰带1的外壁，并按压，使得活动带42(带有魔术子贴部分)与腰带1的外壁(其外壁为魔术母贴)粘接，此时，与该活动带42连接的限位带41被紧密连接在腰带1的外部，同理再将工具3另一侧的活动带42与腰带1粘接，而该两各活动带42之间的限位带41不与腰带1连接，形成隆起，如图2所示，此时便可以将工具3的把手插入到该隆起中，如图1所示，使得限位带41能够根据工具3的形状调整隆起的位置、形状以及大小等。[0042] 实施例2[0043] 以实施例1为基础，本申请实施例为挂包2与腰带1连接的结构，总体思路如下：[0044] 挂包2的后端设置有挂钩，挂钩呈开口向下的“U”结构，且为硬质材料制成，挂钩与腰带1连接时，挂钩扣在腰带1上，从而将挂包2与腰带1连接在一起，形成如图1所示形状。[0045] 实施例3[0046] 以实施例1为基础，本申请实施例为现有煤矿开采用工具腰包在使用时，工具3寻找繁琐的问题，总体思路如下：[0047] 工具3的外部安装有蜂鸣器、LED灯、电池和接收器，且电池为LED灯、接收器和蜂鸣器供电，在需要寻找指定的工具3时，通过发射装置发送信号，之后再由工具3外部的接收器接收该信号，并将该信号传递给LED灯和蜂鸣器，LED灯接收到信号，发出灯光，蜂鸣器接收到信号发出声音，从而提醒使用者工具3的所在位置，方便工作人员进行寻找。[0048] 实施例4[0049] 以实施例1为基础，本申请实施例为现有煤矿开采用工具腰包在使用时，工具3寻找繁琐的问题，总体思路如下：[0050] 工具3的后端通过绳子与腰带1的外部连接，当需要寻找工具3时，顺着绳子便可以找到工具3，其次，在工具3不慎发生掉落时，也不会与腰带1发生分离，避免工具3从高空掉落，提高装置使用的安全性。[0051] 最后应说明的是：显然，上述实施例仅仅是为清楚地说明本发明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引申出的显而易见的变化或变动仍处于本发明的保护范围之中。

专利地区：陕西

专利申请日期：2022-05-24

专利公开日期：2024-09-03

专利公告号：CN114750122B
