一种固定牲畜辅助灌药装置发明专利

专利名称：一种固定牲畜辅助灌药装置

专利类型：发明专利

专利申请号：CN202111118235.7

专利申请（专利权）人：张家界铁头猪生态农业有限公司
权利人地址：湖南省张家界市永定区西溪坪办事处郭家溪村沈家垴组

专利发明（设计）人：刘吉玲

专利摘要：本发明涉及一种固定牲畜辅助灌药装置，包括灌药装置、侧支柱、脖颈辅助固定装置、底座架、可调节行走结构、行走调节结构，所述侧支柱焊接在底座架的两端顶侧，所述脖颈辅助固定装置设在两组侧支柱之间，所述可调节行走结构分别连接在底座架的两端底侧，所述行走调节结构分别连接在底座架的侧面，所述灌药装置固定在两组侧支柱的顶端。本发明优化了牲畜灌药的设置，改变传统采用人工灌药的方式，设计一种辅助灌药的装置，可以在灌药过程中防止牲畜不配合，而且灌药装置采用牲畜自服或者人工排放的方式，设计更加人性化，辅助固定结构连接简单，可以根据不同的牲畜大小调整高低位置，另外设备具有可以上下调节的行走结构，运输更加方便，宜推广使用。

主权利要求：

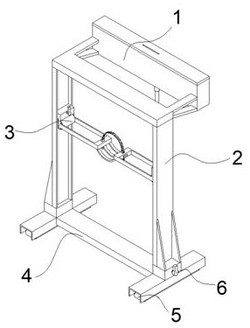

1.一种固定牲畜辅助灌药装置，其特征在于，包括灌药装置（1）、侧支柱（2）、脖颈辅助固定装置（3）、底座架（4）、可调节行走结构（5）、行走调节结构（6），所述侧支柱（2）设有两组，两组侧支柱（2）分别焊接在底座架（4）的两端顶侧，所述脖颈辅助固定装置（3）设在两组侧支柱（2）之间，且脖颈辅助固定装置（3）可在两组侧支柱（2）之间上下滑动，所述可调节行走结构（5）设有两组，两组可调节行走结构（5）分别连接在底座架（4）的两端底侧，所述行走调节结构（6）设有两组，两组行走调节结构（6）分别连接在底座架（4）的侧面，且两组行走调节结构（6）分别对应连接两组可调节行走结构（5），所述灌药装置（1）固定在两组侧支柱（2）的顶端；所述侧支柱（2）的内侧面开设有内滑槽（2‑1），所述脖颈辅助固定装置（3）的两端连接在内滑槽（2‑1）内，且脖颈辅助固定装置（3）可在内滑槽（2‑1）内固定和上下滑动，所述底座架（4）由底架中承板（4‑1）、侧端槽板（4‑2）、调节接触盒（4‑3）组成，所述侧端槽板（4‑2）设有两组，两组侧端槽板（4‑2）呈对称的设置在底架中承板（4‑1）的两端，所述调节接触盒（4‑3）设有两组，两组调节接触盒（4‑3）分别设在侧端槽板（4‑2）的顶面中心，且调节接触盒（4‑3）的外侧面开设有调节连接螺孔（4‑4），所述行走调节结构（6）设在调节接触盒（4‑3）内，且行走调节结构（6）的外侧端连接在调节连接螺孔（4‑4）内，所述两组可调节行走结构（5）分别设在两组侧端槽板（4‑2）内底侧，且可调节行走结构（5）的中心顶侧连接在调节接触盒（4‑3）内，所述侧支柱（2）设在调节接触盒（4‑3）的顶面，所述侧支柱（2）、底架中承板（4‑1）、侧端槽板（4‑2）、调节接触盒（4‑3）一体焊接；
所述脖颈辅助固定装置（3）由滑动侧轮（3‑1）、主支撑架（3‑2）、承托弹性弧架（3‑3）、脖套结构（3‑4）、脖套连接结构（3‑5）、侧固定结构（3‑6）组成，所述滑动侧轮（3‑1）、主支撑架（3‑2）、脖套连接结构（3‑5）、侧固定结构（3‑6）分别设有两组，所述两组主支撑架（3‑2）呈对称的设置在承托弹性弧架（3‑3）的两侧，所述两组脖套连接结构（3‑5）分别固定在主支撑架（3‑2）的内侧端，所述脖套结构（3‑4）的两端底侧分别连接在两组脖套连接结构（3‑5）上，所述滑动侧轮（3‑1）分别连接在两组主支撑架（3‑2）的外侧端，所述两组侧固定结构（3‑6）分别设在两组主支撑架（3‑2）的外端顶侧，且侧固定结构（3‑6）设在滑动侧轮（3‑1）的顶侧，所述滑动侧轮（3‑1）紧贴在侧支柱（2）内侧的内滑槽（2‑1）内，所述侧固定结构（3‑6）固定在内滑槽（2‑1）的侧壁上，所述主支撑架（3‑2）、脖套连接结构（3‑5）、承托弹性弧架（3‑3）、侧固定结构（3‑6）一体焊接；
所述灌药装置（1）由药液箱（1‑1）、防尘箱盖（1‑2）、药箱固定架（1‑3）、喂药排出结构（1‑4）组成，所述药液箱（1‑1）固定在药箱固定架（1‑3）的侧面，所述防尘箱盖（1‑2）连接在药液箱（1‑1）的顶面，所述喂药排出结构（1‑4）连接在药液箱（1‑1）的前侧面，且喂药排出结构（1‑4）可在药液箱（1‑1）前侧自由活动，所述防尘箱盖（1‑2）的顶面开设有通气口（1‑5）；
所述脖套结构（3‑4）由弹性软绳（34‑1）、侧端连接插板（34‑2）组成，所述侧端连接插板（34‑
2）设有两组，两组侧端连接插板（34‑2）分别设在弹性软绳（34‑1）的两侧端，所述侧端连接插板（34‑2）的外侧面开设有连接卡扣槽（34‑3），所述脖套连接结构（3‑5）由脖套连接块（35‑1）、卡扣（35‑2）组成，所述脖套连接块（35‑1）的中心开设有连接插槽（35‑3），所述卡扣（35‑2）设在脖套连接块（35‑1）的侧面，且卡扣（35‑2）插接在连接插槽（35‑3）内，所述侧端连接插板（34‑2）插接在连接插槽（35‑3）内，且卡扣（35‑2）嵌在侧端连接插板（34‑2）侧面的连接卡扣槽（34‑3）内；
所述侧固定结构（3‑6）由固定槽盒（36‑1）、直角侧推手柄（36‑2）、一级侧支板（36‑3）、二级侧支板（36‑4）、短接轴（36‑5）、长接轴（36‑6）、侧端卡块（36‑7）组成，所述直角侧推手柄（36‑2）通过长接轴（36‑6）连接在固定槽盒（36‑1）的内顶侧，且直角侧推手柄（36‑2）以长接轴（36‑6）为轴心可以转动，所述一级侧支板（36‑3）和二级侧支板（36‑4）的顶端均通过短接轴（36‑5）连接在直角侧推手柄（36‑2）的侧端，所述一级侧支板（36‑3）的中段通过长接轴（36‑6）连接在固定槽盒（36‑1）内，所述侧端卡块（36‑7）设有两组，两组侧端卡块（36‑7）分别通过短接轴（36‑5）连接在一级侧支板（36‑3）和二级侧支板（36‑4）的底端，所述固定槽盒（36‑1）的两侧面分别开设有凸出槽（36‑8），所述侧端卡块（36‑7）分别设在两组凸出槽（36‑
8）内，所述侧端卡块（36‑7）可在凸出槽（36‑8）内横向滑动；
所述喂药排出结构（1‑4）由药箱连接螺纹管（14‑1）、旋转连接管（14‑2）、密封旋转管件（14‑3）、外套管件（14‑4）、内插管件（14‑5）、密封伸缩管头（14‑6）、多用排药管段（14‑7）、入口管（14‑8）组成，所述药箱连接螺纹管（14‑1）设在旋转连接管（14‑2）的后侧，且药箱连接螺纹管（14‑1）、旋转连接管（14‑2）一体成型，所述外套管件（14‑4）设在密封旋转管件（14‑
3）的前侧，且外套管件（14‑4）和密封旋转管件（14‑3）一体成型，所述密封旋转管件（14‑3）连接在旋转连接管（14‑2）内，所述密封伸缩管头（14‑6）设在内插管件（14‑5）的顶端，且密封伸缩管头（14‑6）和内插管件（14‑5）一体成型，所述密封伸缩管头（14‑6）插接在外套管件（14‑4）内，且内插管件（14‑5）、密封伸缩管头（14‑6）可在外套管件（14‑4）内上下滑动，所述多用排药管段（14‑7）连接在内插管件（14‑5）的底端侧面，所述入口管（14‑8）连接在多用排药管段（14‑7）的侧端。
2.根据权利要求1所述的一种固定牲畜辅助灌药装置，其特征在于，所述可调节行走结
构（5）由行走轮（5‑1）、行走支架（5‑2）、防脱位杆（5‑3）、升降支撑凸块（5‑4）组成，所述行走轮（5‑1）设有两组，两组行走轮（5‑1）呈对称的连接在行走支架（5‑2）的两端，所述升降支撑凸块（5‑4）设在行走支架（5‑2）的中心顶面，所述防脱位杆（5‑3）设有若干组，若干组防脱位杆（5‑3）并列设置在行走支架（5‑2）的顶面，且防脱位杆（5‑3）设在升降支撑凸块（5‑4）的周围，所述行走调节结构（6）由调节手柄（6‑1）、螺纹杆（6‑2）、支撑凸轮（6‑3）组成，所述调节手柄（6‑1）设在螺纹杆（6‑2）的外侧端，所述支撑凸轮（6‑3）设在螺纹杆（6‑2）的内侧端，所述调节手柄（6‑1）设在调节接触盒（4‑3）的外侧面，所述螺纹杆（6‑2）连接在调节螺纹孔（4‑
4）内，所述支撑凸轮（6‑3）设在调节接触盒（4‑3）内，且螺纹杆（6‑2）和支撑凸轮（6‑3）可在调节接触盒（4‑3）内转动，所述调节接触盒（4‑3）内设置有防脱缸管（43‑1）、复位弹簧（43‑
2），所述防脱缸管（43‑1）设在调节接触盒（4‑3）的内底侧，所述防脱位杆（5‑3）插接在防脱缸管（43‑1）内，所述复位弹簧（43‑2）固定在调节接触盒（4‑3）的内顶侧和防脱位杆（5‑3）的顶端，所述防脱位杆（5‑3）可在防脱缸管（43‑1）内上下移动，所述支撑凸轮（6‑3）紧贴在升降支撑凸块（5‑4）的顶侧面。
3.根据权利要求2所述的一种固定牲畜辅助灌药装置，其特征在于，所述多用排药管段
（14‑7）由外软胶管（147‑1）、密封胶块（147‑2）、按压排药块（147‑3）、回复弹簧（147‑4）组成，所述密封胶块（147‑2）设在外软胶管（147‑1）内，且外软胶管（147‑1）、密封胶块（147‑2）一体成型，所述密封胶块（147‑2）的中心底侧开设有直通口（147‑5），所述按压排药块（147‑
3）设在外软胶管（147‑1）内，且按压排药块（147‑3）紧贴在密封胶块（147‑2）的侧面，所述回复弹簧（147‑4）设在按压排药块（147‑3）的底侧，所述按压排药块（147‑3）的中心开设有通药口（147‑6），所述密封胶块（147‑2）可在外软胶管（147‑1）内上下移动。 说明书 : 一种固定牲畜辅助灌药装置技术领域[0001] 本发明涉及畜牧养殖领域，尤其涉及一种固定牲畜辅助灌药装置。背景技术[0002] 在牲畜养殖方面，每种牲畜从幼崽到成品牲畜需要一定的养殖时间，在养殖过程中，我们都需要进行定期的疫苗、增强药物对牲畜使用，进而来提升牲畜的身体质量，减少患病率，牲畜在对于一些特殊药物不会如同食物一样顺其自然的吃下去，所以就需要饲养人员进行灌药，传统的灌药都是采用手动将药液喷排到牲畜的嘴中，让牲畜服用，但是在所难免的就会有一些牲畜出现反抗、不服从的情况，为了解决上述情况，特此设计一种固定牲畜辅助灌药装置。发明内容[0003] 本发明的目的在于提供一种固定牲畜辅助灌药装置，以解决上述技术问题，为实现上述目的本发明采用以下技术方案：[0004] 一种固定牲畜辅助灌药装置，包括灌药装置、侧支柱、脖颈辅助固定装置、底座架、可调节行走结构、行走调节结构，所述侧支柱设有两组，两组侧支柱分别焊接在底座架的两端顶侧，所述脖颈辅助固定装置设在两组侧支柱之间，且脖颈辅助固定装置可在两组侧支柱之间上下滑动，所述可调节行走结构设有两组，两组可调节行走结构分别连接在底座架的两端底侧，所述行走调节结构设有两组，两组行走调节结构分别连接在底座架的侧面，且两组行走调节结构分别对应连接两组可调节行走结构，所述灌药装置固定在两组侧支柱的顶端。[0005] 在上述技术方案基础上，所述侧支柱的内侧面开设有内滑槽，所述脖颈辅助固定装置的两端连接在内滑槽内，且脖颈辅助固定装置可在内滑槽内固定和上下滑动；[0006] 所述底座架由底架中承板、侧端槽板、调节接触盒组成，所述侧端槽板设有两组，两组侧端槽板呈对称的设置在底架中承板的两端，所述调节接触盒设有两组，两组调节接触盒分别设在侧端槽板的顶面中心，且调节接触盒的外侧面开设有调节连接螺孔，所述行走调节结构设在调节接触盒内，且行走调节结构的外侧端连接在调节连接螺孔内，所述两组可调节行走结构分别设在两组侧端槽板内底侧，且可调节行走结构的中心顶侧连接在调节接触盒内，所述侧支柱设在调节接触盒的顶面，所述侧支柱、底架中承板、侧端槽板、调节接触盒一体焊接。[0007] 在上述技术方案基础上，所述可调节行走结构由行走轮、行走支架、防脱位杆、升降支撑凸块组成，所述行走轮设有两组，两组行走轮呈对称的连接在行走支架的两端，所述升降支撑凸块设在行走支架的中心顶面，所述防脱位杆设有若干组，若干组防脱位杆并列设置在行走支架的顶面，且防脱位杆设在升降支撑凸块的周围；[0008] 所述行走调节结构由调节手柄、螺纹杆、支撑凸轮组成，所述调节手柄设在螺纹杆的外侧端，所述支撑凸轮设在螺纹杆的内侧端，所述调节手柄设在调节接触盒的外侧面，所述螺纹杆连接在调节螺纹孔内，所述支撑凸轮设在调节接触盒内，且螺纹杆和支撑凸轮可在调节接触盒内转动；[0009] 所述调节接触盒内设置有防脱缸管、复位弹簧，所述防脱缸管设在调节接触盒的内底侧，所述防脱位杆插接在防脱缸管内，所述复位弹簧固定在调节接触盒的内顶侧和防脱位杆的顶端，所述防脱位杆可在防脱缸管内上下移动，所述支撑凸轮紧贴在升降支撑凸块的顶侧面。[0010] 在上述技术方案基础上，所述脖颈辅助固定装置由滑动侧轮、主支撑架、承托弹性弧架、脖套结构、脖套连接结构、侧固定结构组成，所述滑动侧轮、主支撑架、脖套连接结构、侧固定结构分别设有两组，所述两组主支撑架呈对称的设置在承托弹性弧架的两侧，所述两组脖套连接结构分别固定在主支撑架的内侧端，所述脖套结构的两端底侧分别连接在两组脖套连接结构上，所述滑动侧轮分别连接在两组主支撑架的外侧端，所述两组侧固定结构分别设在两组主支撑架的外端顶侧，且侧固定结构设在滑动侧轮的顶侧，所述滑动侧轮紧贴在侧支柱内侧的内滑槽内，所述侧固定结构固定在内滑槽的侧壁上，所述主支撑架、脖套连接结构、承托弹性弧架、侧固定结构一体焊接。[0011] 在上述技术方案基础上，所述灌药装置由药液箱、防尘箱盖、药箱固定架、喂药排出结构组成，所述药液箱固定在药箱固定架的侧面，所述防尘箱盖连接在药液箱的顶面，所述喂药排出结构连接在药液箱的前侧面，且喂药排出结构可在药液箱前侧自由活动，所述防尘箱盖的顶面开设有通气口。[0012] 在上述技术方案基础上，所述脖套结构由弹性软绳、侧端连接插板组成，所述侧端连接插板设有两组，两组侧端连接插板分别设在弹性软绳的两侧端，所述侧端连接插板的外侧面开设有连接卡扣槽；[0013] 所述脖套连接结构由脖套连接块、卡扣组成，所述脖套连接块的中心开设有连接插槽，所述卡扣设在脖套连接块的侧面，且卡扣插接在连接插槽内，所述侧端连接插板插接在连接插槽内，且卡扣嵌在侧端连接插板侧面的连接卡扣槽内；[0014] 所述侧固定结构由固定槽盒、直角侧推手柄、一级侧支板、二级侧支板、短接轴、长接轴、侧端卡块组成，所述直角侧推手柄通过长接轴连接在固定槽盒的内顶侧，且直角侧推手柄以长接轴为轴心可以转动，所述一级侧支板和二级侧支板的顶端均通过短接轴连接在直角侧推手柄的侧端，所述一级侧支板的中段通过长接轴连接在固定槽盒内，所述侧端卡块设有两组，两组侧端卡块分别通过短接轴连接在一级侧支板和二级侧支板的底端，所述固定槽盒的两侧面分别开设有凸出槽，所述侧端卡块分别设在两组凸出槽内，所述侧端卡块可在凸出槽内横向滑动。[0015] 在上述技术方案基础上，所述喂药排出结构由药箱连接螺纹管、旋转连接管、密封旋转管件、外套管件、内插管件、密封伸缩管头、多用排药管段、入口管组成，所述药箱连接螺纹管设在旋转连接管的后侧，且药箱连接螺纹管、旋转连接管一体成型，所述外套管件设在密封旋转管件的前侧，且外套管件和密封旋转管件一体成型，所述密封旋转管件连接在旋转连接管内，所述密封伸缩管头设在内插管件的顶端，且密封伸缩管头和内插管件一体成型，所述密封伸缩管头插接在外套管件内，且内插管件、密封伸缩管头可在外套管件内上下滑动，所述多用排药管段连接在内插管件的底端侧面，所述入口管连接在多用排药管段的侧端。[0016] 在上述技术方案基础上，所述多用排药管段由外软胶管、密封胶块、按压排药块、回复弹簧组成，所述密封胶块设在外软胶管内，且外软胶管、密封胶块一体成型，所述密封胶块的中心底侧开设有直通口，所述按压排药块设在外软胶管内，且按压排药块紧贴在密封胶块的侧面，所述回复弹簧设在按压排药块的底侧，所述按压排药块的中心开设有通药口，所述密封胶块可在外软胶管内上下移动。[0017] 与现有技术相比，本发明具有以下优点：本发明优化了牲畜灌药的设置，改变传统采用人工灌药的方式，设计一种辅助灌药的装置，可以在灌药过程中防止牲畜不配合，而且灌药装置采用牲畜自服或者人工排放的方式，设计更加人性化，辅助固定结构连接简单，可以根据不同的牲畜大小调整高低位置，另外设备具有可以上下调节的行走结构，运输更加方便，宜推广使用。附图说明[0018] 图1为本发明总体外观状态图。[0019] 图2为本发明整体装置拆分示意图。[0020] 图3为本发明侧支柱和底座架示意图。[0021] 图4为本发明可调节行走结构和行走调节结构示意图。[0022] 图5为本发明可调节行走结构和行走调节结构连接平面示意图。[0023] 图6为本发明脖颈辅助固定装置示意图。[0024] 图7为本发明脖颈辅助固定装置拆分示意图。[0025] 图8为本发明灌药装置示意图。[0026] 图9为本发明脖套结构和脖套连接结构细节示意图。[0027] 图10为本发明侧固定结构侧平面示意图。[0028] 图11为本发明喂药排出结构示意图。[0029] 图12为本发明多用排药管段闭合示意图。[0030] 图13为本发明多用排药管段开通示意图。[0031] 图中：灌药装置1、侧支柱2、脖颈辅助固定装置3、底座架4、可调节行走结构5、行走调节结构6；[0032] 内滑槽2‑1、底架中承板4‑1、侧端槽板4‑2、调节接触盒4‑3、调节连接螺孔4‑4；[0033] 行走轮5‑1、行走支架5‑2、防脱位杆5‑3、升降支撑凸块5‑4、调节手柄6‑1、螺纹杆6‑2、支撑凸轮6‑3、防脱缸管43‑1、复位弹簧43‑2；[0034] 滑动侧轮3‑1、主支撑架3‑2、承托弹性弧架3‑3、脖套结构3‑4、脖套连接结构3‑5、侧固定结构3‑6；[0035] 药液箱1‑1、防尘箱盖1‑2、药箱固定架1‑3、喂药排出结构1‑4、通气口1‑5；[0036] 弹性软绳34‑1、侧端连接插板34‑2、连接卡扣槽34‑3、脖套连接块35‑1、卡扣35‑2、连接插槽35‑3、固定槽盒36‑1、直角侧推手柄36‑2、一级侧支板36‑3、二级侧支板36‑4、短接轴36‑5、长接轴36‑6、侧端卡块36‑7、凸出槽36‑8；[0037] 药箱连接螺纹管14‑1、旋转连接管14‑2、密封旋转管件14‑3、外套管件14‑4、内插管件14‑5、密封伸缩管头14‑6、多用排药管段14‑7、入口管14‑8；[0038] 外软胶管147‑1、密封胶块147‑2、按压排药块147‑3、回复弹簧147‑4、直通口147‑5、通药口147‑6。具体实施方式[0039] 下面结合附图和具体实施对本发明作进一步详细阐述。[0040] 一种固定牲畜辅助灌药装置，包括灌药装置1、侧支柱2、脖颈辅助固定装置3、底座架4、可调节行走结构5、行走调节结构6，所述侧支柱2设有两组，两组侧支柱2分别焊接在底座架4的两端顶侧，所述脖颈辅助固定装置3设在两组侧支柱2之间，且脖颈辅助固定装置3可在两组侧支柱2之间上下滑动，所述可调节行走结构5设有两组，两组可调节行走结构5分别连接在底座架4的两端底侧，所述行走调节结构6设有两组，两组行走调节结构6分别连接在底座架4的侧面，且两组行走调节结构6分别对应连接两组可调节行走结构5，所述灌药装置1固定在两组侧支柱2的顶端。[0041] 所述侧支柱2的内侧面开设有内滑槽2‑1，所述脖颈辅助固定装置3的两端连接在内滑槽2‑1内，且脖颈辅助固定装置3可在内滑槽2‑1内固定和上下滑动，所述底座架4由底架中承板4‑1、侧端槽板4‑2、调节接触盒4‑3组成，所述侧端槽板4‑2设有两组，两组侧端槽板4‑2呈对称的设置在底架中承板4‑1的两端，所述调节接触盒4‑3设有两组，两组调节接触盒4‑3分别设在侧端槽板4‑2的顶面中心，且调节接触盒4‑3的外侧面开设有调节连接螺孔4‑4，所述行走调节结构6设在调节接触盒4‑3内，且行走调节结构6的外侧端连接在调节连接螺孔4‑4内，所述两组可调节行走结构5分别设在两组侧端槽板4‑2内底侧，且可调节行走结构5的中心顶侧连接在调节接触盒4‑3内，所述侧支柱2设在调节接触盒4‑3的顶面，所述侧支柱2、底架中承板4‑1、侧端槽板4‑2、调节接触盒4‑3一体焊接。[0042] 所述可调节行走结构5由行走轮5‑1、行走支架5‑2、防脱位杆5‑3、升降支撑凸块5‑4组成，所述行走轮5‑1设有两组，两组行走轮5‑1呈对称的连接在行走支架5‑2的两端，所述升降支撑凸块5‑4设在行走支架5‑2的中心顶面，所述防脱位杆5‑3设有若干组，若干组防脱位杆5‑3并列设置在行走支架5‑2的顶面，且防脱位杆5‑3设在升降支撑凸块5‑4的周围，所述行走调节结构6由调节手柄6‑1、螺纹杆6‑2、支撑凸轮6‑3组成，所述调节手柄6‑1设在螺纹杆6‑2的外侧端，所述支撑凸轮6‑3设在螺纹杆6‑2的内侧端，所述调节手柄6‑1设在调节接触盒4‑3的外侧面，所述螺纹杆6‑2连接在调节螺纹孔4‑4内，所述支撑凸轮6‑3设在调节接触盒4‑3内，且螺纹杆6‑2和支撑凸轮6‑3可在调节接触盒4‑3内转动，所述调节接触盒4‑3内设置有防脱缸管43‑1、复位弹簧43‑2，所述防脱缸管43‑1设在调节接触盒4‑3的内底侧，所述防脱位杆5‑3插接在防脱缸管43‑1内，所述复位弹簧43‑2固定在调节接触盒4‑3的内顶侧和防脱位杆5‑3的顶端，所述防脱位杆5‑3可在防脱缸管43‑1内上下移动，所述支撑凸轮6‑3紧贴在升降支撑凸块5‑4的顶侧面。[0043] 所述脖颈辅助固定装置3由滑动侧轮3‑1、主支撑架3‑2、承托弹性弧架3‑3、脖套结构3‑4、脖套连接结构3‑5、侧固定结构3‑6组成，所述滑动侧轮3‑1、主支撑架3‑2、脖套连接结构3‑5、侧固定结构3‑6分别设有两组，所述两组主支撑架3‑2呈对称的设置在承托弹性弧架3‑3的两侧，所述两组脖套连接结构3‑5分别固定在主支撑架3‑2的内侧端，所述脖套结构3‑4的两端底侧分别连接在两组脖套连接结构3‑5上，所述滑动侧轮3‑1分别连接在两组主支撑架3‑2的外侧端，所述两组侧固定结构3‑6分别设在两组主支撑架3‑2的外端顶侧，且侧固定结构3‑6设在滑动侧轮3‑1的顶侧，所述滑动侧轮3‑1紧贴在侧支柱2内侧的内滑槽2‑1内，所述侧固定结构3‑6固定在内滑槽2‑1的侧壁上，所述主支撑架3‑2、脖套连接结构3‑5、承托弹性弧架3‑3、侧固定结构3‑6一体焊接。[0044] 所述灌药装置1由药液箱1‑1、防尘箱盖1‑2、药箱固定架1‑3、喂药排出结构1‑4组成，所述药液箱1‑1固定在药箱固定架1‑3的侧面，所述防尘箱盖1‑2连接在药液箱1‑1的顶面，所述喂药排出结构1‑4连接在药液箱1‑1的前侧面，且喂药排出结构1‑4可在药液箱1‑1前侧自由活动，所述防尘箱盖1‑2的顶面开设有通气口1‑5。[0045] 所述脖套结构3‑4由弹性软绳34‑1、侧端连接插板34‑2组成，所述侧端连接插板34‑2设有两组，两组侧端连接插板34‑2分别设在弹性软绳34‑1的两侧端，所述侧端连接插板34‑2的外侧面开设有连接卡扣槽34‑3，所述脖套连接结构3‑5由脖套连接块35‑1、卡扣35‑2组成，所述脖套连接块35‑1的中心开设有连接插槽35‑3，所述卡扣35‑2设在脖套连接块35‑1的侧面，且卡扣35‑2插接在连接插槽35‑3内，所述侧端连接插板34‑2插接在连接插槽35‑3内，且卡扣35‑2嵌在侧端连接插板34‑2侧面的连接卡扣槽34‑3内，所述侧固定结构3‑6由固定槽盒36‑1、直角侧推手柄36‑2、一级侧支板36‑3、二级侧支板36‑4、短接轴36‑5、长接轴36‑6、侧端卡块36‑7组成，所述直角侧推手柄36‑2通过长接轴36‑6连接在固定槽盒36‑1的内顶侧，且直角侧推手柄36‑2以长接轴36‑6为轴心可以转动，所述一级侧支板36‑3和二级侧支板36‑4的顶端均通过短接轴36‑5连接在直角侧推手柄36‑2的侧端，所述一级侧支板36‑3的中段通过长接轴36‑6连接在固定槽盒36‑1内，所述侧端卡块36‑7设有两组，两组侧端卡块36‑7分别通过短接轴36‑5连接在一级侧支板36‑3和二级侧支板36‑4的底端，所述固定槽盒36‑1的两侧面分别开设有凸出槽36‑8，所述侧端卡块36‑7分别设在两组凸出槽36‑8内，所述侧端卡块36‑7可在凸出槽36‑8内横向滑动。[0046] 所述喂药排出结构1‑4由药箱连接螺纹管14‑1、旋转连接管14‑2、密封旋转管件14‑3、外套管件14‑4、内插管件14‑5、密封伸缩管头14‑6、多用排药管段14‑7、入口管14‑8组成，所述药箱连接螺纹管14‑1设在旋转连接管14‑2的后侧，且药箱连接螺纹管14‑1、旋转连接管14‑2一体成型，所述外套管件14‑4设在密封旋转管件14‑3的前侧，且外套管件14‑4和密封旋转管件14‑3一体成型，所述密封旋转管件14‑3连接在旋转连接管14‑2内，所述密封伸缩管头14‑6设在内插管件14‑5的顶端，且密封伸缩管头14‑6和内插管件14‑5一体成型，所述密封伸缩管头14‑6插接在外套管件14‑4内，且内插管件14‑5、密封伸缩管头14‑6可在外套管件14‑4内上下滑动，所述多用排药管段14‑7连接在内插管件14‑5的底端侧面，所述入口管14‑8连接在多用排药管段14‑7的侧端。[0047] 所述多用排药管段14‑7由外软胶管147‑1、密封胶块147‑2、按压排药块147‑3、回复弹簧147‑4组成，所述密封胶块147‑2设在外软胶管147‑1内，且外软胶管147‑1、密封胶块147‑2一体成型，所述密封胶块147‑2的中心底侧开设有直通口147‑5，所述按压排药块147‑3设在外软胶管147‑1内，且按压排药块147‑3紧贴在密封胶块147‑2的侧面，所述回复弹簧147‑4设在按压排药块147‑3的底侧，所述按压排药块147‑3的中心开设有通药口147‑6，所述密封胶块147‑2可在外软胶管147‑1内上下移动。[0048] 本发明工作原理：本设备的使用特点主要有脖颈辅助固定装置的使用、灌药装置的使用、可调节行走结构的使用。[0049] 一为脖颈辅助固定装置的使用，使用脖颈辅助固定装置首先需要将脖颈辅助固定装置连接在侧支柱的内滑槽内，根据牲畜的身高调整脖颈辅助固定装置的高度，在调整过程中，两侧的滑动侧轮可以在内滑槽内滑动，完成调整后，手动调节直角侧推手柄，使其直角侧推手柄的底端旋转一定角度，旋转过程中，一级侧支板和二级侧支板的底端均向外侧移动，连接在一级侧支板和二级侧支板的侧端卡块可以从凸出槽内凸出，并且侧端卡块会紧贴在内滑槽的两侧壁，使其脖颈辅助固定装置整体固定，在牲畜固定过程中，使用弹性软声套置在牲畜脖颈的后侧，然后将侧端连接插板插接在连接插槽内，取下时按压卡扣，使其卡扣从连接卡扣槽内脱出，取下侧端连接插板即可完成解除牲畜的束缚。[0050] 二为灌药装置的使用，在使用前需要向药液箱内灌注混合药液，并且盖置防尘箱盖，牲畜固定后手动调整喂药排出结构，使其喂药排出结构的底端塞入到伸出的口中，对牲畜进行灌药，在此过程中，密封旋转管件和外套管件可以在旋转连接管前侧转动，实现平面的覆盖，然后内插关键和密封伸缩管头可以在外套管件内上下抽动，可以实现入口管和多用排药管段的不同高度标准，将入口管塞入到牲畜的口中，然后通过牲畜的咬合或者是认为的手动按压，使其多用排药管段可以实现放药，在放药前，密封胶块和按压排药块的通药口和直通口是不相通的，放药过程中，密封胶块和按压排药块的通药口和直通口实现连通，并且药液从通药口和直通口在通过入口管排出，实现喂药。[0051] 三为可调节行走结构的使用，在使用灌药过程和固定牲畜的过程中，可调节行走结构被收纳在侧端槽板的底侧，避免拖拉在底面，造成整个装置的移动和磨损，当不使用时或者移动时，就可以通过手动调整调节手柄，使其螺纹杆前端的支撑凸轮转动，然后带动升降支撑凸块的向下移动，进而和升降支撑凸块一体的行走支架向下移动，行走轮和行走支架从侧端槽板内凸出，可以接出行走面，实现行走功能。[0052] 以上所述为本发明较佳实施例，对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。

专利地区：湖南

专利申请日期：2021-09-24

专利公开日期：2024-09-06

专利公告号：CN113827367B
