一种燃气安全阀发明专利

专利名称：一种燃气安全阀

专利类型：发明专利

专利申请号：CN202410939128.8

专利申请（专利权）人：大同华润燃气有限公司
权利人地址：山西省大同市南环西路枫林逸景仁恒园办公楼

专利发明（设计）人：何诏,尹文斌,郭栋,郭世杰,王帅

专利摘要：本发明属于燃气安全阀技术领域，具体的说是一种燃气安全阀，包括阀体、设置在阀体的两侧用于连接管路的法兰盘、阀盖以及阀接头，还包括阀壳、球阀、控制箱、第一连接杆以及时控组件，阀壳固定安装在阀体的顶端，控制箱固定安装在阀壳的顶端，球阀设置在阀体的内部，球阀上开设有流通口，第一连接杆固定安装在球阀的顶端，时控组件包括信息采集单元、逻辑控制单元和控制电路，信息采集单元用于检测燃气流动信息，逻辑控制单元通过燃气流动信息生成执行命令，控制电路根据执行命令控制动力组件，通过以上结构的配合使用，可以自适应控制燃气阀门自动开启或者自动关闭，节省时间的同时提高安全性。

主权利要求：

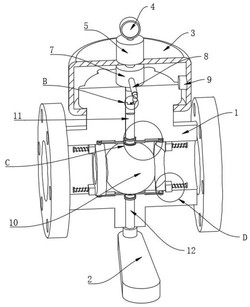

1.一种燃气安全阀，包括阀体（1）、设置在所述阀体（1）的两侧用于连接管路的法兰盘、阀盖（14）以及阀接头（15）；
其特征在于：还包括阀壳（3）、球阀（10）、控制箱（5）、第一连接杆（11）以及时控组件；
所述阀壳（3）固定安装在阀体（1）的顶端，所述控制箱（5）固定安装在阀壳（3）的顶端，所述球阀（10）设置在阀体（1）的内部，所述球阀（10）上开设有流通口，所述第一连接杆（11）固定安装在球阀（10）的顶端；
动力组件，设置在阀壳（3）上，用于控制第一连接杆（11）的转动；
所述时控组件包括信息采集单元（4）、逻辑控制单元和控制电路，所述信息采集单元（4）用于检测燃气流动信息，所述逻辑控制单元通过燃气流动信息生成执行命令，所述控制电路根据执行命令控制所述动力组件；
物控组件，设置在阀体（1）上，用于手动控制球阀（10）的转动；
所述动力组件包括驱动电机（6）和传动杆（13），所述驱动电机（6）固定安装在控制箱（5）的内部，所述传动杆（13）的一端与驱动电机（6）的输出轴固定连接，所述传动杆（13）的另一端与第一连接杆（11）连接；
所述传动杆（13）的内部开设有容置槽，卡块（18）可在所述容置槽的内部滑动，所述卡块（18）与所述容置槽之间通过弹簧连接；
所述阀体（1）的所述阀壳（3）的内部设置有燃气泄漏传感器（9），所述燃气泄漏传感器（9）与逻辑控制单元相接；
所述传动杆（13）的内部固定安装有电磁铁（25），所述电磁铁（25）与控制电路相接；
通过检测阀接头（15）与阀盖（14）之间泄漏的气体，并通过逻辑控制单元生成执行命令，使驱动电机（6）带动传动杆（13）顺时针转动的同时使电磁铁（25）通电；
当所述电磁铁（25）通电时，可对卡块（18）进行吸附；
所述传动杆（13）上固定安装有容置箱（7），所述容置箱（7）的内部存有液态粘合剂，所述容置箱（7）上设置有出料管（8），所述出料管（8）上设置有倾斜喷嘴（17）。
2.根据权利要求1所述的一种燃气安全阀，其特征在于：所述物控组件包括第二连接杆（12）和阀杆（2），所述第二连接杆（12）固定安装在球阀（10）的底端，并延伸出阀体（1）的外壁，所述阀杆（2）固定安装在第二连接杆（12）远离球阀（10）的一端。
3.根据权利要求2所述的一种燃气安全阀，其特征在于：所述阀体（1）的内部弹性安装有阻挡环（16），所述阻挡环（16）靠近球阀（10）的一端设置有橡胶密封垫，所述阻挡环（16）的内部开设有与球阀（10）外壁贴合的球槽。
4.根据权利要求3所述的一种燃气安全阀，其特征在于：所述阀体（1）的内部开设有移动槽（26），所述阻挡环（16）的顶端固定安装有移动块（24），所述移动块（24）上固定连接有拉绳（23），所述拉绳（23）的另一端与第一连接杆（11）的外壁固定连接；所述阀体（1）的内部固定安装有固定块（27），所述固定块（27）的内部弹性安装有拉杆（28），所述拉杆（28）的一端与阻挡环（16）固定连接；
所述第一连接杆（11）转动时所述拉绳（23）收卷，可带动所述移动块（24）与所述阻挡环（16）朝向所述球阀（10）滑动。
5.根据权利要求4所述的一种燃气安全阀，其特征在于：所述固定块（27）为立方体结构，所述拉杆（28）为圆柱状结构；所述拉杆（28）的一部分延伸至所述固定块（27）的外部并且套接有复位簧，所述复位簧的两端分别与所述固定块（27）及所述阻挡环（16）抵接。
6.根据权利要求5所述的一种燃气安全阀，其特征在于：所述阀体（1）的内部开设有阻挡腔（20），所述第一连接杆（11）贯穿所述阻挡腔（20），所述阻挡腔（20）的顶端固定连接有第一密封垫（21），所述阻挡腔（20）的底端固定连接有第二密封垫（22），所述第一密封垫（21）与第二密封垫（22）均与所述第一连接杆（11）的外壁固定连接；所述传动杆（13）的底端延伸至所述第一连接杆（11）的内部，所述传动杆（13）上弹性安装有卡块（18），所述第一连接杆（11）的内部开设有卡槽（19）；
当卡块（18）与所述卡槽（19）卡合时，此时传动杆（13）转动可同步带动所述第一连接杆（11）转动。 说明书 : 一种燃气安全阀技术领域[0001] 本发明属于燃气安全阀技术领域，具体的说是一种燃气安全阀。背景技术[0002] 燃气安全阀是一种用于监测燃气压力的阀门，其主要作用是确保在使用燃气时人们的安全，当燃气管路中的压力超出正常范围时，燃气安全阀会自动关闭阀门，切断气流，从而防止燃气泄漏和火灾等危险情况的发生。[0003] 燃气阀门在家庭生活中的重要性不容忽视，如果没有关闭燃气阀门，燃气会持续在管道中滞留，这将极大地增加泄漏的风险，燃气泄漏可能引发火灾、爆炸等安全事故，对人身和财产安全构成威胁，然而在日常生活中，频繁的开启或者关闭燃气阀门，过于麻烦，因此大部分人会产生抵触情绪并不会在使用完燃气后将燃气阀门即时进行关闭，这样则会增加一定的安全隐患。[0004] 为此，本发明提供一种燃气安全阀。发明内容[0005] 为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。[0006] 本发明解决其技术问题所采用的技术方案是：本发明所述的一种燃气安全阀，包括阀体、设置在阀体的两侧用于连接管路的法兰盘、阀盖以及阀接头；[0007] 还包括阀壳、球阀、控制箱、第一连接杆以及时控组件；[0008] 阀壳固定安装在阀体的顶端，控制箱固定安装在阀壳的顶端，球阀设置在阀体的内部，球阀上开设有流通口，第一连接杆固定安装在球阀的顶端；[0009] 动力组件，设置在阀壳上，用于控制第一连接杆的转动；[0010] 时控组件包括信息采集单元、逻辑控制单元和控制电路，信息采集单元用于检测燃气流动信息，逻辑控制单元通过燃气流动信息生成执行命令，控制电路根据执行命令控制动力组件；[0011] 物控组件，设置在阀体上，用于手动控制球阀的转动。[0012] 动力组件包括驱动电机和传动杆，驱动电机固定安装在控制箱的内部，传动杆的一端与驱动电机的输出轴固定连接，传动杆的另一端与第一连接杆连接。[0013] 物控组件包括第二连接杆和阀杆，第二连接杆固定安装在球阀的底端，并延伸出阀体的外壁，阀杆固定安装在第二连接杆远离球阀的一端。[0014] 阀体的内部弹性安装有阻挡环，阻挡环靠近球阀的一端设置有橡胶密封垫，阻挡环的内部开设有与球阀外壁贴合的球槽。[0015] 阀体的内部开设有移动槽，阻挡环的顶端固定安装有移动块，移动块上固定连接有拉绳，拉绳的另一端与第一连接杆的外壁固定连接。[0016] 阀体的内部固定安装有固定块，固定块的内部弹性安装有拉杆，拉杆的一端与阻挡环固定连接；[0017] 通过控制第一连接杆转动对拉绳收卷，便可带动移动块与阻挡环朝向球阀的方向滑动。固定块为立方体结构，拉杆为圆柱状结构；拉杆的一部分延伸至固定块的外部并且套接有复位簧，复位簧的两端分别与固定块及阻挡环抵接。[0018] 阀体的内部开设有阻挡腔，第一连接杆贯穿阻挡腔，阻挡腔的顶端固定连接有第一密封垫，阻挡腔的底端固定连接有第二密封垫，第一密封垫与第二密封垫均与第一连接杆的外壁固定连接。[0019] 传动杆的底端延伸至第一连接杆的内部，传动杆上弹性安装有卡块，第一连接杆的内部开设有卡槽；[0020] 当卡块与卡槽卡合时，此时传动杆转动便会同步带动第一连接杆转动。传动杆的内部开设有容置槽，卡块可在容置槽的内部滑动，卡块与容置槽之间通过弹簧连接。[0021] 阀体的阀壳的内部设置有燃气泄漏传感器，燃气泄漏传感器与逻辑控制单元相接；[0022] 传动杆的内部固定安装有电磁铁，电磁铁与控制电路相接；[0023] 通过检测阀接头与阀盖之间泄漏的气体，并通过逻辑控制单元生成执行命令，使驱动电机带动传动杆顺时针转动的同时使电磁铁通电；[0024] 当电磁铁通电时，可对卡块进行吸附。[0025] 传动杆上固定安装有容置箱，容置箱的内部存有液态粘合剂，容置箱上设置有出料管，出料管上设置有倾斜喷嘴。[0026] 本发明的有益效果如下：[0027] 1.本发明所述的一种燃气安全阀，通过信息采集单元采集燃气流通信号，并通过逻辑控制单元生成执行命令，控制驱动电机带动第一连接杆与球阀的正转或反转，实现阀体的开启或关闭，自适应控制燃气阀门自动开启或者自动关闭，可以提高使用的安全性。[0028] 2.本发明所述的一种燃气安全阀，当燃气泄漏时，通过设置的燃气泄漏传感器进行检测，并将信号输送至逻辑控制单元转化成执行命令，再通过控制电路使电磁铁通电对卡块吸附，此时驱动电机带动传动杆转动时，便会同步带动容置箱转动，此时位于容置箱内部的液态粘合剂便可在离心力的作用下进入出料管，最后通过倾斜喷嘴涂抹在阀盖与阀接头的连接处，通过液态粘合剂风干对连接处的封堵，可以尽可能减少燃气的漏出，进一步提高安全性。附图说明[0029] 下面结合附图对本发明做进一步说明。[0030] 图1是本发明中的立体图；[0031] 图2是本发明中阀杆的结构示意图；[0032] 图3是本发明中图2中的A处放大图；[0033] 图4是本发明中球阀的结构示意图；[0034] 图5是本发明中图4中的B处放大图；[0035] 图6是本发明中图4中的C处放大图；[0036] 图7是本发明中图4中的D处放大图；[0037] 图8是本发明中出料管的结构示意图；[0038] 图9是本发明中倾斜喷嘴的结构示意图。[0039] 图中：1、阀体；2、阀杆；3、阀壳；4、信息采集单元；5、控制箱；6、驱动电机；7、容置箱；8、出料管；9、燃气泄漏传感器；10、球阀；11、第一连接杆；12、第二连接杆；13、传动杆；14、阀盖；15、阀接头；16、阻挡环；17、倾斜喷嘴；18、卡块；19、卡槽；20、阻挡腔；21、第一密封垫；22、第二密封垫；23、拉绳；24、移动块；25、电磁铁；26、移动槽；27、固定块；28、拉杆。具体实施方式[0040] 为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。[0041] 本发明实施例所述的一种燃气安全阀，包括阀体1、设置在阀体1的两侧用于连接管路的法兰盘、阀盖14以及阀接头15，阀体1的内部开设有供燃气通过的流通槽，通过阀体1两端设置的法兰盘与管路连接，阀接头15固定安装在阀体1的顶端，阀盖14通过螺栓与阀接头15连接，阀盖14与阀接头15之间设置有密封条。[0042] 还包括阀壳3、球阀10、控制箱5、第一连接杆11以及时控组件；[0043] 阀壳3固定安装在阀体1的顶端，阀壳3罩在阀体1的上方，阀壳3与阀体1的接触点设置有密封垫，尽可能的使阀壳3的内部与外界隔绝。[0044] 控制箱5固定安装在阀壳3的顶端，球阀10设置在阀体1的内部，球阀10上开设有流通口，第一连接杆11固定安装在球阀10的顶端，通过控制第一连接杆11转动，使球阀10在阀体1的内部转动，便可控制阀体1内的流通槽开启或关闭。[0045] 动力组件，设置在阀壳3上，用于控制第一连接杆11的转动，通过设置的动力组件控制第一连接杆11的转动，从而实现燃气的流通或关闭。[0046] 时控组件包括信息采集单元4、逻辑控制单元和控制电路，信息采集单元4用于检测燃气流动信息，逻辑控制单元通过燃气流动信息生成执行命令，控制电路根据执行命令控制动力组件；[0047] 信息采集单元4用于检测阀体1燃气的流通信息，当阀体1内部处于开启状态时，此时逻辑控制单元便可将此信息生成执行命令，最后通过控制电路驱动动力组件带动第一连接杆11转动，用于控制球阀10的转动，通过控制第一连接杆11的正转与反转可以实现阀体1的开启或关闭。[0048] 信息采集单元4的检测点位于阀体1靠近灶具的一端，使用时，如果阀体1处于关闭状态，通过开启灶具，此时阀体1与灶具之间的软管内部的燃气便会流通，信息采集单元4采集信息后，通过逻辑控制单元生成执行命令，此时第一连接杆11与球阀10便可在控制电路的作用下转动，使阀体1内的流通槽开启，反转即流通槽关闭。[0049] 当灶具关闭后，此时的燃气虽然会停止流动，但是没有处于静止状态，直至灶具关闭一定时间后，此时信息采集单元4无法采集燃气流动的信号时，此时逻辑控制单元便可朝向控制电路发送执行命令，使动力组件带动第一连接杆11转动并控制球阀10对阀体1的流通槽进行封堵，通过上述的结构设置，可以在用户长时间不使用燃气的时候自动将阀门进行关闭，尤其是在晚上或家中无人时，可以在减少用户主动打开或关闭阀门所耽误的时间及操作步骤，通过关闭阀门可以切断燃气供应，降低泄漏的可能性，还可以提高使用的安全性。[0050] 物控组件，设置在阀体1上，用于手动控制球阀10的转动，通过设置的物控组件还可以额外通过手动对球阀10进行控制，可以在停电或者电源不足的情况下手动对阀体1进行关闭。[0051] 动力组件包括驱动电机6和传动杆13，驱动电机6固定安装在控制箱5的内部，传动杆13的一端与驱动电机6的输出轴固定连接，传动杆13的另一端与第一连接杆11连接。[0052] 通过控制驱动电机6的转动，可以同时带动传动杆13转动，由于传动杆13的一端与第一连接杆11连接，因此在驱动电机6转动时可以同时带动第一连接杆11转动驱动电机6的电源可以使内置电源，也可以使外接电源，并且驱动电机6转动的圈数通过逻辑控制单元进行控制，当驱动电机6是通过燃气流动信号或者燃气不流动信号而转动时，此时驱动电机6单次只可转动90°，通过控制驱动电机6正转与反转便可实现阀体1的开启或关闭。[0053] 物控组件包括第二连接杆12和阀杆2，第二连接杆12固定安装在球阀10的底端，并延伸出阀体1的外壁，阀杆2固定安装在第二连接杆12远离球阀10的一端。[0054] 第二连接杆12固定安装在球阀10的底端，通过控制阀杆2的转动，便可同时控制球阀10的转动，当阀杆2从俯视视角看呈现横向时，此时球阀10上的流通口和阀体1内的流通槽连通，当阀杆2在俯视视角看呈现竖向时，此时球阀10上的流通口便不与流通槽连通，因此阀体1为关闭状态。[0055] 当驱动电机6带动第一连接杆11转动时，此时第二连接杆12与阀杆2也会同步转动（驱动电机6选为不具有自锁功能的电机，此时便可在驱动电机6停止时，转动阀杆2控制球阀10，因阀杆2单次只需转动90°，所以不会对驱动电机6造成损伤）。[0056] 阀体1的内部弹性安装有阻挡环16，阻挡环16靠近球阀10的一端设置有橡胶密封垫，阻挡环16的内部开设有与球阀10外壁贴合的球槽。[0057] 阻挡环16上也设置有开口，当球阀10上的流通口与阀体1内的流通槽连通时，此时阻挡环16即使与球阀10贴合，也不会影响燃气的流动，当球阀10转动使阀体1关闭时，通过控制阻挡环16与阀体1的表面贴紧，通过具有弹性的橡胶密封垫可以尽可能的提高封堵燃气流通的效果。[0058] 阀体1的内部开设有移动槽26，阻挡环16的顶端固定安装有移动块24，移动块24上固定连接有拉绳23，拉绳23的另一端与第一连接杆11的外壁固定连接；[0059] 移动槽26朝向第一连接杆11的位置延伸，通过移动块24在移动槽26的内部朝向第一连接杆11的位置移动，便可以带动阻挡环16与球阀10贴合，由于拉绳23的一端与第一连接杆11固定连接，因此当第一连接杆11在驱动电机6的作用下转动时，便可对拉绳23进行收卷，此时便可拉动阻挡环16朝向球阀10的位置移动，因此当球阀10转动对阀体1的内部进行封堵时，第一连接杆11会同时收卷拉绳23带动阻挡环16与球阀10贴紧，从而加强球阀10封堵燃气流动的效果。[0060] 阻挡环16对称设置在球阀10的两侧，可以在第一连接杆11转动时，同时带动球阀10两侧的阻挡环16同时与球阀10贴紧（移动槽26开设的位置，并未到达第一连接杆11的位置，因此阻挡环16在与球阀10贴紧后，阻挡环16的外壁也会阻挡燃气通过移动槽26流动的可能）。[0061] 阀体1的内部固定安装有固定块27，固定块27的内部弹性安装有拉杆28，拉杆28的一端与阻挡环16固定连接；[0062] 通过控制第一连接杆11转动对拉绳23收卷，便可带动移动块24与阻挡环16朝向球阀10的方向滑动。固定块为27立方体结构，拉杆28为圆柱状结构；拉杆28的一部分延伸至固定块27的外部并且套接有复位簧（未标记），复位簧的两端分别与固定块27及阻挡环抵接。[0063] 当第一连接杆11收卷拉绳23将阻挡环16朝向球阀10移动时，此时拉杆28也会同时在固定块27的内部移动，并且对复位簧进行压缩，使其储存弹性势能，当第一连接杆11在驱动电机6的作用下反转时，此时第一连接杆11便会对拉绳23进行放卷，此时阻挡环16便可在复位簧的作用下复位，并远离球阀10。[0064] 阀体1的内部开设有阻挡腔20，第一连接杆11贯穿阻挡腔20，阻挡腔20的顶端固定连接有第一密封垫21，阻挡腔20的底端固定连接有第二密封垫22，第一密封垫21与第二密封垫22均与第一连接杆11的外壁固定连接。[0065] 阻挡腔20位于球阀10的顶端，通过设置的第一密封垫21与第二密封垫22可将阀体1的流通槽与阻挡腔20进行密封，同时也可将第一连接杆11与阀体1之间的空隙进行阻挡，尽可能的减少燃气通过阀体1顶部的阀接头15与阀盖14之间漏出的可能性。[0066] 传动杆13的底端延伸至第一连接杆11的内部，传动杆13上弹性安装有卡块18，第一连接杆11的内部开设有卡槽19，传动杆13的内部开设有容置槽（未标记），卡块18可在容置槽的内部滑动，卡块18与容置槽之间通过弹簧（未标记）连接。[0067] 当卡块18与卡槽19卡合时，此时传动杆13转动便会同步带动第一连接杆11转动，反之则不会，卡块18为铁制成。[0068] 阀体1的阀壳3的内部设置有燃气泄漏传感器9，燃气泄漏传感器9与逻辑控制单元相接。[0069] 传动杆13的内部固定安装有电磁铁25，电磁铁25与控制电路相接；[0070] 通过检测阀接头15与阀盖14之间泄漏的气体，并通过逻辑控制单元生成执行命令，使驱动电机6带动传动杆13转动的同时使电磁铁25通电；[0071] 当电磁铁25通电时，可对卡块18进行吸附。[0072] 如果出现阀体1内部密封件老化的情况下，燃气可能会通过阀接头15与阀盖14之间的空隙排出，此时便可通过设置的燃气泄漏传感器9进行检测，并将信号输送至逻辑控制单元转化成执行命令，再通过控制电路使电磁铁25通电对卡块18进行吸引并收缩至传动杆13的内部，随后控制驱动电机6转动，此时驱动电机6便会带动传动杆13转动，并且不会带动第一连接杆11同步转动。[0073] 当驱动电机6走完预先设定的流程后，控制电路便会停止对驱动电机6的控制，同时也会对电磁铁25断电，此时卡块18会在弹簧的作用下，持续向外顶压，直至传动杆13将卡块18转动至与卡槽19相匹配的位置，卡块18在弹簧的作用下与卡槽19卡合，传动杆13停止转动，便于驱动电机6下次控制第一连接杆11进行转动驱动电机6转动的时间通过预先设定的程序进行设定，是本领域技术人员所公知的技术手段，在此便不做过多赘述。[0074] 传动杆13上固定安装有容置箱7，容置箱7的内部存有液态粘合剂，容置箱7上设置有出料管8，出料管8上设置有倾斜喷嘴17。[0075] 通过电磁铁25对卡块18吸附，使其从卡槽19脱离，此时驱动电机6带动传动杆13转动时，便会同步带动容置箱7转动，此时位于容置箱7内部的液态粘合剂便可在离心力的作用下进入出料管8，最后通过倾斜喷嘴17涂抹在阀盖14与阀接头15的连接处，通过液态粘合剂风干对连接处的封堵，可以尽可能减少燃气的漏出，进一步提高安全性。[0076] 工作原理：通过开启灶具，通过信息采集单元4采集燃气流通信号，并通过逻辑控制单元生成执行命令，控制驱动电机6带动第一连接杆11与球阀10使阀体1内的流通槽开启。[0077] 当灶具关闭后，当信息采集单元4无法采集燃气流动的信号时，此时逻辑控制单元便可向控制电路发送执行命令，控制驱动电机6带动第一连接杆11转动并控制球阀10对阀体1的流通槽进行封堵，可以在用户长时间不使用燃气的时候自动将阀门进行关闭，可以减少用户主动打开或关闭阀门所耽误的时间及操作步骤，通过关闭阀门可以切断燃气供应，降低泄漏的可能性，还可以提高使用的安全性。[0078] 当燃气可能会通过阀接头15与阀盖14之间的空隙排出时，通过设置的燃气泄漏传感器9进行检测，并将信号输送至逻辑控制单元转化成执行命令，再通过控制电路使电磁铁25通电对卡块18吸附，使其从卡槽19脱离，此时驱动电机6带动传动杆13转动时，便会同步带动容置箱7转动，此时位于容置箱7内部的液态粘合剂便可在离心力的作用下进入出料管8，最后通过倾斜喷嘴17涂抹在阀盖14与阀接头15的连接处，（液态粘合剂可以为常见的502胶水）通过液态粘合剂风干对连接处的封堵，可以尽可能减少燃气的漏出，进一步提高安全性。[0079] 上述前、后、左、右、上、下均以说明书附图中的图1为基准，按照人物观察视角为标准，装置面对观察者的一面定义为前，观察者左侧定义为左，依此类推。[0080] 在本发明的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明保护范围的限制。[0081] 以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。

专利地区：山西

专利申请日期：2024-07-15

专利公开日期：2024-09-13

专利公告号：2024-09-13
