一种分离式箱式变压器发明专利

专利名称：一种分离式箱式变压器

专利类型：发明专利

专利申请号：CN202210198647.4

专利申请（专利权）人：华翔翔能科技股份有限公司
权利人地址：湖南省益阳市赫山区龙岭工业园学府路西1号

专利发明（设计）人：发明人:盛伟旺,艾退之,张琼,吕志刚

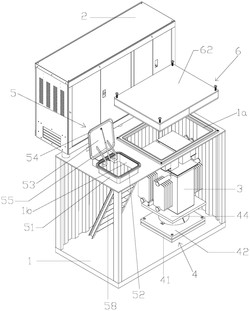

专利摘要：本发明公开了一种分离式箱式变压器，包括埋设在地底的预埋箱和位于地面上方的电气柜，所述预埋箱内设有变压器，所述变压器通过安装组件与预埋箱的箱底可拆卸相连，所述安装组件包括固定在预埋箱底壁的底板，所述底板背离预埋箱底壁的一侧设有固定板，所述固定板和底板之间设有多个位置调节组件，所述位置调节组件用于调节固定板在底板上的位置，所述安装组件还包括固定在变压器底部的支撑板，所述支撑板下方设有连接件，所述连接件用于对变压器进行快捷定位，通过连接件能够对在要固定在预埋箱内的变压器进行定位，通过位置调节组件与变压器之间的相互配合，能够使提高变压器的安装速度，大大的缩短了安装时长，进一步的提高了工作效率。

主权利要求：
1.一种分离式箱式变压器，其特征在于，包括埋设在地底的预埋箱和位于地面上方的电气柜，所述预埋箱内设有变压器，所述变压器通过安装组件与预埋箱的箱底可拆卸相连，所述安装组件包括固定在预埋箱底壁的底板，所述底板背离预埋箱底壁的一侧设有固定板，所述固定板和底板之间设有多个位置调节组件，所述位置调节组件用于调节固定板在底板上的位置，所述安装组件还包括固定在变压器底部的支撑板，所述支撑板下方设有连接件，所述连接件包括位于固定板背离底板一侧的第一固定块，和位于支撑板背离变压器一侧与第一固定块相配合的第二固定块，所述连接件用于对变压器进行快捷定位，所述预埋箱上方开设有用于供变压器进出的第一检修口，所述预埋箱上方设有用于封闭第一检修口的密封组件；
所述底板通过螺栓贯穿固定在预埋箱的底壁，所述底板上横向形成有多个滑腔，所述滑腔靠近固定板的一侧开设有开口，所述位置调节组件包括滑动设置在滑腔内的滑盘，所述滑盘靠近固定板的一侧通过套柱从开口伸出到底板外，所述套柱靠近固定板的一侧凹陷形成有安装螺纹孔，所述位置调节组件还包括螺柱，所述螺柱从固定板上方竖向贯穿固定板并与安装螺纹孔通过螺纹啮合的方式相连，所述螺柱与固定板相接触的一面为间隙配合，所述螺柱外壁靠近固定板的一侧设有用于限定螺柱位置的限位件；
所述第一固定块为圆台，所述第一固定块轴线两侧对称凹陷形成有插槽，所述插槽为竖向设置，且每一所述插槽为楔形结构，所述第一固定块的横截面直径朝着背离固定板的一端逐渐变小，所述第二固定块背离支撑板的一侧凹陷形成有安装槽，所述安装槽的槽壁上设有与插槽相配合的插销；
所述限位件包括横向固定在螺柱侧边的限位块，所述固定板与螺柱相接触的一侧横向形成有供限位块伸入的凹孔，所述限位块上下侧分别设有滑珠。
2.根据权利要求1所述的分离式箱式变压器，其特征在于，所述预埋箱上侧还开设有第二检修口，所述预埋箱上侧设有用于封闭第二检修口的检修组件，所述检修组件包括设置竖向设置在第二检修口内的密封筒，所述密封筒一端位于预埋箱内，另外一端位于预埋箱外，所述密封筒位于预埋箱外的一端环绕设有第一密封圈，所述密封筒位于预埋箱外的一端还设有第一盖板，所述第一盖板靠近密封筒的一侧设有与第一密封圈相配合的第二密封圈，所述第一盖板靠近密封筒的一侧铰接有液压支撑杆，所述液压支撑杆背离第一盖板的一侧与密封筒内壁相铰接，所述第一盖板两侧对称设有第一连接板，所述第一连接板上竖向贯穿设有第一螺栓，所述第一螺栓一端与预埋箱通过螺纹啮合的方式相连接，所述密封筒位于预埋箱内的一侧设有扶梯，所述扶梯一端连接密封筒，另外一端连接预埋箱底壁。
3.根据权利要求1所述的分离式箱式变压器，其特征在于，所述预埋箱的箱壁上还设有散热组件，所述散热组件包括环绕在箱壁内壁的隔离板，所述隔离板与预埋箱的箱壁之间设有风机，所述预埋箱的箱壁上横向贯穿设有多根导热棒，所述导热棒一端位于预埋箱的箱体内，另外一端位于预埋箱的箱体外，所述隔离板上横向贯穿形成有多个通风孔。
4.根据权利要求1所述的分离式箱式变压器，其特征在于，所述密封组件包括环绕设置在第一检修口上方的密封垫，所述密封垫的横截面为梯形，所述密封垫上设有第二盖板，所述第二盖板的四角通过螺栓与预埋箱相连。
5.根据权利要求1所述的分离式箱式变压器，其特征在于，所述变压器背离支撑板的一侧横向设有挂板，所述挂板四周环绕设有多个挂钩，每一所述挂钩的钩口向下。
6.根据权利要求5所述的分离式箱式变压器，其特征在于，所述挂板背离变压器的一侧设有分线组件，所述分线组件包括设置在挂板上的多个分线盒，每一分线盒一侧连通有出线管，所述分线盒下方形成有进线孔。
7.根据权利要求1所述的分离式箱式变压器，其特征在于，所述滑盘上方设有第一防滑层，所述滑腔的顶壁设有与第一防滑层相配合的第二防滑层，所述滑盘下方设有多个滚珠，所述滑腔的底壁凹陷形成有多个滑槽。 说明书 : 一种分离式箱式变压器技术领域[0001] 本发明涉及变压器技术领域，具体涉及一种分离式箱式变压器。背景技术[0002] 传统的变压器大多设置于地面上，变压器直接触于空气中，风吹日晒雨淋，对于变2压器的寿命有害无益，目前变压器的大多为平均占地7.21m的箱式变电站，随着变电站的数量增多，占用的土地面积越来越多。[0003] 为解决该问题，现常常使用地埋式变压器，地埋式变压器分为地上和地下二部分，适合城市环境(安装在地下室或地窖内)，尤其适合人口密集的中心城市，适合街道、高速公路、桥梁、隧道、停车场、机场、港口、旅游景点等的照明和动力系统。[0004] 但是现有的地埋式变压器，在对变压器进行安装时，需要将变压器的安装结构对准安装孔，导致变压器的安装复杂，安装时间长。发明内容[0005] 本发明的主要目的是提供一种分离式箱式变压器，旨在解决现有技术中，变压器安装对孔难，安装时间长的技术问题。[0006] 为实现上述目的，本发明提出的分离式箱式变压器，包括埋设在地底的预埋箱和位于地面上方的电气柜，所述预埋箱内设有变压器，所述变压器通过安装组件与预埋箱的箱底可拆卸相连，所述安装组件包括固定在预埋箱底壁的底板，所述底板背离预埋箱底壁的一侧设有固定板，所述固定板和底板之间设有多个位置调节组件，所述位置调节组件用于调节固定板在底板上的位置，所述安装组件还包括固定在变压器底部的支撑板，所述支撑板下方设有连接件，所述连接件包括位于固定板背离底板一侧的第一固定块，和位于支撑板背离变压器一侧与第一固定块相配合的第二固定块，所述连接件用于对变压器进行快捷定位，所述预埋箱上方开设有用于供变压器进出的第一检修口，所述预埋箱上方设有用于封闭第一检修口的密封组件。[0007] 优选的，所述底板通过螺栓贯穿固定在预埋箱的底壁，所述底板上横向形成有多个滑腔，所述滑腔靠近固定板的一侧开设有开口，所述位置调节组件包括滑动设置在滑腔内的滑盘，所述滑盘靠近固定板的一侧通过套柱从开口伸出到底板外，所述套柱靠近固定板的一侧凹陷形成有安装螺纹孔，所述位置调节组件还包括螺柱，所述螺柱从固定板上方竖向贯穿固定板并与安装螺纹孔通过螺纹啮合的方式相连，所述螺柱与固定板相接触的一面为间隙配合，所述螺柱外壁靠近固定板的一侧设有用于限定螺柱位置的限位件。[0008] 优选的，所述第一固定块为圆台，所述第一固定块轴线两侧对称凹陷形成有插槽，所述插槽为竖向设置，且每一所述插槽为楔形结构，所述第一固定块的横截面直径朝着背离固定板的一端逐渐变小，所述第二固定块背离支撑板的一侧凹陷形成有安装槽，所述安装槽的槽壁上设有与插槽相配合的插销。[0009] 优选的，所述限位件包括横向固定在螺柱侧边的限位块，所述固定板与螺柱相接触的一侧横向形成有供限位块伸入的凹孔，所述限位块上下侧分别设有滑珠。[0010] 优选的，所述预埋箱上侧还开设有第二检修口，所述预埋箱上侧设有用于封闭第二检修口的检修组件，所述检修组件包括设置竖向设置在第二检修口内的密封筒，所述密封筒一端位于预埋箱内，另外一端位于预埋箱外，所述密封筒位于预埋箱外的一端环绕设有第一密封圈，所述密封筒位于预埋箱外的一端还设有第一盖板，所述第一盖板靠近密封筒的一侧设有与第一密封圈相配合的第二密封圈，所述第一盖板靠近密封筒的一侧铰接有液压支撑杆，所述液压支撑杆背离第一盖板的一侧与密封筒内壁相铰接，所述第一盖板两侧对称设有第一连接板，所述第一连接板上竖向贯穿设有第一螺栓，所述第一螺栓一端与预埋箱通过螺纹啮合的方式相连接，所述密封筒位于预埋箱内的一侧设有扶梯，所述扶梯一端连接密封筒，另外一端连接预埋箱底壁。[0011] 优选的，所述预埋箱的箱壁上还设有散热组件，所述散热组件包括环绕在箱壁内壁的隔离板，所述隔离板与预埋箱的箱壁之间设有风机，所述预埋箱的箱壁上横向贯穿设有多根导热棒，所述导热棒一端位于预埋箱的箱体内，另外一端位于预埋箱的箱体外，所述隔离板上横向贯穿形成有多个通风孔。[0012] 优选的，所述密封组件包括环绕设置在第一检修口上方的密封垫，所述密封垫的横截面为梯形，所述密封垫上设有第二盖板，所述第二盖板的四角通过螺栓与预埋箱相连。[0013] 优选的，所述变压器背离支撑板的一侧横向设有挂板，所述挂板四周环绕设有多个挂钩，每一所述挂钩的钩口向下。[0014] 优选的，所述挂板背离变压器的一侧设有分线组件，所述分线组件包括设置在挂板上的多个分线盒，每一分线盒一侧连通有出线管，所述分线盒下方形成有进线孔。[0015] 优选的，所述滑盘上方设有第一防滑层，所述滑腔的顶壁设有与第一防滑层相配合的第二防滑层，所述滑盘下方设有多个滚珠，所述滑腔的底壁凹陷形成有多个滑槽。[0016] 本发明的技术方案中，将电气柜和变压器分离分布，将变压器放置在预埋在地底的预埋箱内，能够大大的节省占地面积，变压器能够通过安装组件快速的安装在预埋箱内，位置调节组件能够对固定板在底板上的位置进行调节，通过连接件能够对在要固定在预埋箱内的变压器进行定位，固定板上预设有供变压器固定的螺纹孔，通过连接件能够使变压器上的固定位置快速精准对齐固定板上的螺纹孔，以使变压器能够快速固定在预埋箱内，通过位置调节组件与变压器之间的相互配合，能够使提高变压器的安装速度，大大的缩短了安装时长，进一步的提高了工作效率。附图说明[0017] 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。[0018] 图1为本发明的整体结构示意图；[0019] 图2为本发明的变压器、分线盒和安装组件结构示意图；[0020] 图3为本发明的安装组件结构示意图；[0021] 图4为本发明的第二固定块结构示意图；[0022] 图5为本发明的安装组件截面结构示意图；[0023] 图6为本发明的图5中的A区局部放大结构示意图；[0024] 图7为本发明的图6中的B区局部放大结构示意图；[0025] 图8为本发明的图6中的C区局部放大结构示意图；[0026] 图9为本发明的散热组件结构示意图；[0027] 图10为本发明的导热棒结构示意图；[0028] 图11为本发明的检修组件结构示意图；[0029] 图12为本发明的密封组件结构示意图。[0030] 附图标号说明：[0031] 1、预埋箱；1a、第一检修口；1b、第二检修口；2、电气柜；3、变压器；4、安装组件；41、底板；42、固定板；43、位置调节组件；431、滑盘；432、套柱；432a、安装螺纹孔；433、滚珠；434、第一防滑层；435、第二防滑层；436、螺柱；437、滑珠；438、限位块；44、支撑板；45、第一固定块；45a、插槽；46、第二固定块；46a、安装槽；47、挂板；48、挂钩；49、插销；410、第二连接板；411、分线盒；412、出线管；5、检修组件；51、密封筒；52、第一密封圈；53、第一盖板；54、第二密封圈；55、液压支撑杆；56、第一连接板；57、第一螺栓；58、扶梯；6、密封组件；61、密封垫；62、第二盖板；7、散热组件；71、导热棒；71a、凹槽；72、隔离板；73、风机。[0032] 本发明目的的实现、功能特点及优点将结合实施例，参照附图做进一步说明。具体实施方式[0033] 下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明的一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。[0034] 需要说明，本发明实施例中所有方向性指示(诸如上、下、左、右、前、后……)仅用于解释在某一特定姿态(如附图所示)下各部件之间的相对位置关系、运动情况等，如果该特定姿态发生改变时，则该方向性指示也相应地随之改变。[0035] 另外，在本发明中如涉及“第一”、“第二”等的描述仅用于描述目的，而不能理解为指示或暗示其相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括至少一个该特征。在本发明的描述中，“多个”的含义是至少两个，例如两个，三个等，除非另有明确具体的限定。[0036] 在本发明中，除非另有明确的规定和限定，术语“连接”、“固定”等应做广义理解，例如，“固定”可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。[0037] 另外，本发明各个实施例之间的技术方案可以相互结合，但是必须是以本领域普通技术人员能够实现为基础，当技术方案的结合出现相互矛盾或无法实现时应当认为这种技术方案的结合不存在，也不在本发明要求的保护范围之内。[0038] 本发明提出一种分离式箱式变压器。[0039] 请参照图1至图12，该分离式箱式变压器3，包括埋设在地底的预埋箱1和位于地面上方的电气柜2，所述预埋箱1内设有变压器3，所述变压器3通过安装组件4与预埋箱1的箱底可拆卸相连，所述安装组件4包括固定在预埋箱1底壁的底板41，所述底板41背离预埋箱1底壁的一侧设有固定板42，所述固定板42和底板41之间设有多个位置调节组件43，所述位置调节组件43用于调节固定板42在底板41上的位置，所述安装组件4还包括固定在变压器3底部的支撑板44，所述支撑板44下方设有连接件，所述连接件包括位于固定板42背离底板41一侧的第一固定块45，和位于支撑板44背离变压器3一侧与第一固定块45相配合的第二固定块46，所述连接件用于对变压器3进行快捷定位，所述预埋箱1上方开设有用于供变压器3进出的第一检修口1a，所述预埋箱1上方设有用于封闭第一检修口1a的密封组件6。[0040] 本发明的技术方案中，将电气柜2和变压器3分离分布，将变压器3放置在预埋在地底的预埋箱1内，能够大大的节省占地面积，变压器3能够通过安装组件4快速的安装在预埋箱1内，位置调节组件43能够对固定板42在底板41上的位置进行调节，通过连接件能够对在要固定在预埋箱1内的变压器3进行定位，固定板42上预设有供变压器3固定的螺纹孔，通过连接件能够使变压器3上的固定位置快速精准对齐固定板42上的螺纹孔，以使变压器3能够快速固定在预埋箱1内，通过位置调节组件43与变压器3之间的相互配合，能够使提高变压器3的安装速度，大大的缩短了安装时长，进一步的提高了工作效率。[0041] 请参照附图1‑2和5‑6，所述底板41通过螺栓贯穿固定在预埋箱1的底壁，所述底板41上横向形成有多个滑腔，所述滑腔靠近固定板42的一侧开设有开口，所述位置调节组件43包括滑动设置在滑腔内的滑盘431，所述滑盘431靠近固定板42的一侧通过套柱432从开口伸出到底板41外，所述套柱432靠近固定板42的一侧凹陷形成有安装螺纹孔432a，所述位置调节组件43还包括螺柱436，所述螺柱436从固定板42上方竖向贯穿固定板42并与安装螺纹孔432a通过螺纹啮合的方式相连，所述螺柱436与固定板42相接触的一面为间隙配合，所述螺柱436外壁靠近固定板42的一侧设有用于限定螺柱436位置的限位件，螺柱436通过限位件与固定板42之间的相互配合，能够使得螺柱436在转动时确保螺柱436的位置不产生变化，在对螺柱436进行转动时能够使固定板42朝着背离或靠近底板41的一侧进行移动，在固定板42靠近底板41并与底板41相抵触时，能够使固定板42的位置固定，在固定板42远离底板41与底板41之间间隙配合时，固定板42能够通过滑盘431在滑腔内滑动而在底板41上方移动，固定板42移动以实现调节第一固定块45水平位置的作用。[0042] 请参照附图3‑4，所述第一固定块45为圆台，所述第一固定块45轴线两侧对称凹陷形成有插槽45a，所述插槽45a为竖向设置，且每一所述插槽45a为楔形结构，所述第一固定块45的横截面直径朝着背离固定板42的一端逐渐变小，所述第二固定块46背离支撑板44的一侧凹陷形成有安装槽46a，所述安装槽46a的槽壁上设有与插槽45a相配合的插销49，第二固定块46背离支撑板44的一端的两侧对称设有第二连接板410，第二连接板410上贯穿设有螺纹孔，固定板42上形成有与第二连接板410的螺纹孔相对应的螺纹孔，第二固定块46外壁与插销49相对应的位置设置有位置条，在对变压器3进行安装时轴向转动变压器3，使位置条对准插槽45a，再将变压器3下放，随着变压器3下放的第二固定块46套在第一固定块45上插销49插入到插槽45a内后，使得第二连接板410上的螺纹孔对准固定板42上的螺纹孔，在第二连接板410上的螺纹孔对准固定板42上的螺纹孔对准后能够对第二固定块46进行快速固定完成变压器3的固定。[0043] 请参照附图8，所述限位件包括横向固定在螺柱436侧边的限位块438，所述固定板42与螺柱436相接触的一侧横向形成有供限位块438伸入的凹孔，所述限位块438上下侧分别设有滑珠437，通过限位块438与滑珠437之间的相互配合，能够在螺柱436转动时使得限位块438在凹孔内转动，限位块438在滑珠437内转动能够限制螺柱436在固定板42上的位置。[0044] 请参照附图1和11，所述预埋箱1上侧还开设有第二检修口1b，所述预埋箱1上侧设有用于封闭第二检修口1b的检修组件5，所述检修组件5包括设置竖向设置在第二检修口1b内的密封筒51，所述密封筒51一端位于预埋箱1内，另外一端位于预埋箱1外，所述密封筒51位于预埋箱1外的一端环绕设有第一密封圈52，所述密封筒51位于预埋箱1外的一端还设有第一盖板53，所述第一盖板53靠近密封筒51的一侧设有与第一密封圈52相配合的第二密封圈54，所述第一盖板53靠近密封筒51的一侧铰接有液压支撑杆55，所述液压支撑杆55背离第一盖板53的一侧与密封筒51内壁相铰接，所述第一盖板53两侧对称设有第一连接板56，所述第一连接板56上竖向贯穿设有第一螺栓57，所述第一螺栓57一端与预埋箱1通过螺纹啮合的方式相连接，所述密封筒51位于预埋箱1内的一侧设有扶梯58，所述扶梯58一端连接密封筒51，另外一端连接预埋箱1底壁，密封筒51的外壁与第二检修口1b密封配合，且密封筒51通过焊接的方式与第二检修口1b相连，扶梯58倾斜设置在预埋箱1内，通过第二检修口1b用于供维修人员从预埋箱1外进入到预埋箱1内，通过第一密封圈52与第二密封圈54之间的相互配合，能够增加第一盖板53与密封筒51之间内的密封性，防止水流从第一盖板53和密封筒51之间的间隙流入到预埋箱1内。[0045] 请参照附图9‑10，所述预埋箱1的箱壁上还设有散热组件7，所述散热组件7包括环绕在箱壁内壁的隔离板72，所述隔离板72与预埋箱1的箱壁之间设有风机73，所述预埋箱1的箱壁上横向贯穿设有多根导热棒71，所述导热棒71一端位于预埋箱1的箱体内，另外一端位于预埋箱1的箱体外，所述隔离板72上横向贯穿形成有多个通风孔，隔离板72能够防止外物触碰到风机73，导致风机73损坏或对生物造成伤害，风机73转动能够带动预埋箱1内的空气流动，空气流动时空气中的热量能够通过导热棒71传导至预埋箱1外，以及实现在确保预埋箱1的密封性的情况下实现对预埋箱1内的温度进行降温的作用，导热棒71位于预埋箱1外的一侧凹陷形成有多个凹槽71a，凹槽71a能够增加空气导热棒71与泥土的接触面积，增加导热效率。[0046] 请参照附图12，所述密封组件6包括环绕设置在第一检修口1a上方的密封垫61，所述密封垫61的横截面为梯形，所述密封垫61上设有第二盖板62，所述第二盖板62的四角通过螺栓与预埋箱1相连，梯形的密封垫61能够防止水流倒灌入预埋箱1内，进一步的增加密封垫61的防水性，第二盖板62通过螺栓与预埋箱1相连能够使第二盖板62便于安装和拆卸。[0047] 请参照附图2，所述变压器3背离支撑板44的一侧横向设有挂板47，所述挂板47四周环绕设有多个挂钩48，每一所述挂钩48的钩口向下，变压器3通过挂钩48挂板47上的挂钩48能够使变压器3便于被吊起，对变压器3进行维护或更换。[0048] 请参照附图2，所述挂板47背离变压器3的一侧设有分线组件，所述分线组件包括设置在挂板47上的多个分线盒411，每一分线盒411一侧连通有出线管412，所述分线盒411下方形成有进线孔，将变压器3的线从进线孔伸入到分线盒411内，再将分线盒411内的线从出线管412伸出，以实现将不同类型的线束进行分类，进一步的降低了变压器3的维修难度。[0049] 请参照附图7，所述滑盘431上方设有第一防滑层434，所述滑腔的顶壁设有与第一防滑层434相配合的第二防滑层435，所述滑盘431下方设有多个滚珠433，所述滑腔的底壁凹陷形成有多个滑槽，在固定板42靠近底板41时滑盘431会朝着靠近固定板42的一侧移动，滑盘431上的第一防滑层434与第二防滑层435相抵触，第一防滑层434与第二防滑层435相接触，能够固定滑盘431在滑腔内的位置，以实现进一步的实现固定固定板42的为位置的作用，通过滚珠433与滑槽之间的相互配合，能够减少滑盘431在滑腔内滑动时的摩擦力。[0050] 以上仅为本发明的优选实施例，并非因此限制本发明的专利范围，凡是在本发明的构思下，利用本发明说明书及附图内容所作的等效结构变换，或直接/间接运用在其他相关的技术领域均包括在本发明的专利保护范围内。

专利地区：湖南

专利申请日期：2022-03-01

专利公开日期：2024-10-18

专利公告号：CN114446589B
