腹腔镜用腹腔穿刺器安全气囊型穿刺导芯发明专利

专利名称：腹腔镜用腹腔穿刺器安全气囊型穿刺导芯

专利类型：发明专利

专利申请号：CN202111560501.1

专利申请（专利权）人：郜向前
权利人地址：河南省焦作市山阳区东二环路山阳公安分局楼605号

专利发明（设计）人：发明人:郜向前,单文华,祝志邦,刘文亮,李军,李昱,齐志峰

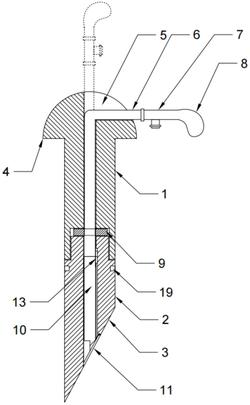

专利摘要：本发明属于医疗器械技术领域，具体涉及腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，包括分离式穿刺导芯和一次性气囊组件，一次性气囊组件包括动力气囊组件和保护气囊组件，分离式穿刺导芯包括可拆卸连接的上导芯和下导芯，上导芯和下导芯内沿轴向均设有内腔，下导芯采用能够吸合磁铁的医用不锈钢制成，下导芯的底端设有第一斜切面，上导芯的顶端设有方便手持的圆弧端，且圆弧端的顶侧部开设有与上导芯内腔相贯通的置管槽；动力气囊组件包括通气管、三通短节和动力气囊；保护气囊组件包括定位盘、导气管、保护盖和保护气囊，该装置操作简单、灵敏度高，术后易清洗，可显著提高腹腔镜穿刺手术的安全性。

主权利要求：
1.腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，其特征在于，包括分离式穿刺导芯和一次性气囊组件；所述分离式穿刺导芯包括可拆卸连接的上导芯和下导芯，所述上导芯和下导芯内沿轴向均设有内腔，所述下导芯采用能够吸合磁铁的医用不锈钢制成，所述下导芯的底端设有第一斜切面，所述第一斜切面的下端为下导芯的尖端，且第一斜面上设有垂直开凿的安全槽，所述上导芯的顶端设有方便手持的圆弧端，且圆弧端的顶侧部开设有与上导芯内腔相贯通的置管槽，所述上导芯的外径和下导芯的外径均大于或等于10mm；
所述一次性气囊组件包括动力气囊组件和保护气囊组件；
所述动力气囊组件包括通气管、三通短节和动力气囊，所述通气管采用可弯折的塑料管，所述三通短节的第一端口通过第一截止阀与通气管的一端密封连接，第二端口设有第二截止阀，第三端口与动力气囊的进气口密封连接，所述通气管远离第一截止阀的一端穿过上导芯的内腔并延伸至上导芯底部的内腔口外；
所述保护气囊组件包括带螺纹内孔的定位盘、导气管、连接在导气管底端的保护盖和保护气囊，所述导气管的顶端设有与螺纹内孔相匹配的外螺纹，且导气管的侧壁上设有滑块，所述导气管的内径与通气管的外径相匹配，所述下导芯的内腔内壁上设有与滑块相匹配的滑槽，所述滑槽贯通至安全槽内且滑块下缘位于安全槽上方；所述导气管的顶端从下导芯的内腔底端穿入，并伸至下导芯的顶端外与通气管的底端密封插接，所述定位盘螺纹连接在导气管的顶端且设于上导芯和下导芯之间，所述导气管的底部设有与安全槽的槽底面相平行的第二斜切面，且第二斜切面的外边缘与保护气囊的进气口密封粘接，所述第二斜切面的下端为导气管的尖端，所述保护盖的顶端呈三角形且粘接在导气管的尖端外，保护盖的底端嵌设有可与下导芯吸合的磁铁，所述保护气囊的背侧与保护盖密封粘接，所述保护气囊在负压状态下通过保护盖遮挡在安全槽内，所述动力气囊的承压能力大于或等于保护气囊的承压能力，所述保护气囊能够承受的膨胀容积大于动力气囊最大膨胀容积的二分之一；所述保护盖采用医用塑料材料制成，所述保护气囊采用医用橡胶材料或医用聚乙烯材料制成。
2.根据权利要求1所述的腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，其特征在于：所述动力气囊采用医用橡胶材料制成。
3.根据权利要求1所述的腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，其特征在于：所述动力气囊未充气条件下的自然容积为1 10ml，所述保护气囊采用医用橡胶材料时，保护气~囊未充气条件下的自然容积为1 3ml，所述保护气囊采用医用聚乙烯材料时，保护气囊未充~
气条件下的自然容积为2 10ml。
~
4.根据权利要求3所述的腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，其特征在于：所述动力气囊未充气时的自然容积为1.5mL，所述保护气囊采用医用橡胶材料时未充气条件下的自然容积为1.5ml，所述保护气囊采用医用聚乙烯材料时未充气条件下的自然容积为
5ml。
5.根据权利要求1所述的腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，其特征在于：所述保护气囊组件还包括安全绳，所述安全绳的上端穿过滑块并系绑在导气管的外壁上，且安全绳的底端粘接在保护盖的顶端，所述安全绳的材质为医用纱线。
6.根据权利要求5所述的腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，其特征在于：所述保护气囊组件还包括加固层，所述加固层粘接在导气管的下端，且用于将对应位置处的安全绳和保护气囊与导气管粘接在一起。
7.根据权利要求6所述的腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，其特征在于：所述加固层的材质为医用胶带。
8.根据权利要求1所述的腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，其特征在于：所述滑块设于导气管远离其尖端的一侧。
9.根据权利要求1所述的腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，其特征在于：所述第一斜切面与水平面的夹角为45 70°，且第一斜切面顶端到底端的高度为1 2cm。
~ ~
10.根据权利要求1 9中任一项所述的腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，其特~
征在于：所述上导芯的底部和下导芯的顶部螺纹连接，且下导芯的侧壁外设有辅助拆卸孔。 说明书 : 腹腔镜用腹腔穿刺器安全气囊型穿刺导芯技术领域[0001] 本发明属于医疗器械技术领域，具体地，涉及腹腔镜用腹腔穿刺器安全气囊型穿刺导芯。背景技术[0002] 腹腔镜手术时，需要建立多个腹部操作孔，其中用于腹腔镜镜头穿入的直径为10mm以上的监视操作孔在建立时难度最大，传统的腹腔镜手术用的10毫米穿刺器的穿刺芯为整体金属结构，外形上与木工铁钉类似，其穿刺端呈尖锥状，由于穿刺时的不可预见性，在腹腔穿刺过程中容易伤及肠道等内脏，影响手术的安全性，为此，亟需加以改进。发明内容[0003] 为了解决上述技术问题，本发明提供的腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，包括分离式穿刺导芯和一次性气囊组件；所述分离式穿刺导芯包括可拆卸连接的上导芯和下导芯，所述上导芯和下导芯内沿轴向均设有内腔，所述下导芯采用能够吸合磁铁的医用不锈钢制成，所述下导芯的底端设有第一斜切面，所述第一斜切面的下端为下导芯的尖端，且第一斜面上设有垂直开凿的安全槽，安全槽开凿的深度以能容纳负压状态的保护气囊及安全盖为宜，所述上导芯的顶端设有方便手持的圆弧端，且圆弧端的顶侧部开设有与上导芯内腔相贯通的置管槽，所述上导芯的外径和下导芯的外径均大于或等于10mm；[0004] 所述一次性气囊组件包括动力气囊组件和保护气囊组件；[0005] 所述动力气囊组件包括通气管、三通短节和动力气囊，所述通气管采用可弯折的塑料管，所述三通短节的第一端口通过第一截止阀与通气管的一端密封连接，第二端口设有第二截止阀，第三端口与动力气囊的进气口密封连接，所述通气管远离第一截止阀的一端穿过上导芯的内腔并延伸至上导芯底部的内腔口外；[0006] 所述保护气囊组件包括带螺纹内孔的定位盘、导气管、连接在导气管底端的保护盖和保护气囊，所述导气管的顶端设有与螺纹内孔相匹配的外螺纹，且导气管的侧壁上设有滑块，所述导气管的内径与通气管的外径相匹配，所述下导芯的内腔内壁上设有与滑块相匹配的滑槽，所述滑槽贯通至安全槽内且滑块下缘位于安全槽上方；所述导气管的顶端从下导芯的内腔底端穿入，并伸至下导芯的顶端外与通气管的底端密封插接，所述定位盘螺纹连接在导气管的顶端且设于上导芯和下导芯之间，所述导气管的底部设有与安全槽的槽底面相平行的第二斜切面，且第二斜切面的外边缘与保护气囊的进气口密封粘接，所述第二斜切面的下端为导气管的尖端，所述保护盖的顶端呈三角形且粘接在导气管的尖端外，保护盖的底端嵌设有可与下导芯吸合的磁铁，磁铁的磁性强度以能使保护气囊在负压下无张力状态时安全盖吸附于安全槽的最低强度为宜；所述保护气囊的背侧与保护盖密封粘接，所述保护气囊在负压状态下通过保护盖遮挡在安全槽内，所述动力气囊的承压能力大于或等于保护气囊的承压能力，所述保护气囊能够承受的膨胀容积大于动力气囊最大膨胀容积的二分之一，这里所述的膨胀容积指的是用注射器在一定压力下注入各气囊的容量。所述保护盖采用医用塑料材料制成，所述保护气囊采用医用橡胶材料或医用聚乙烯材料制成，采用医用聚乙烯材料时保护气囊的容积相对固定。[0007] 优选的，所述动力气囊采用医用橡胶材料制成，弹性好，承压能力强。[0008] 优选的，所述动力气囊未充气条件下的自然容积为1～10ml，所述保护气囊采用医用橡胶材料时，保护气囊未充气条件下的自然容积为1～3ml，所述保护气囊采用医用聚乙烯材料时，保护气囊未充气条件下的自然容积为2～10ml。医用聚乙烯材料的承压能力和伸缩性均小于医用橡胶材料，制作成本低，通气时可以快速充满胀大。[0009] 优选的，所述动力气囊未充气时的自然容积为1.5mL，所述保护气囊采用医用橡胶材料时未充气条件下的自然容积为1.5ml，所述保护气囊采用医用聚乙烯材料时未充气条件下的自然容积为5ml。[0010] 优选的，所述保护气囊组件还包括安全绳，所述安全绳的上端穿过滑块并系绑在导气管的外壁上，且安全绳的底端粘接在保护盖的顶端，所述安全绳的材质为医用纱线，用于防止保护盖脱落，提高装置的安全性。[0011] 优选的，所述保护气囊组件还包括加固层，所述加固层粘接在导气管的下端，且用于将对应位置处的安全绳和保护气囊与导气管粘接在一起，用于进一步提高装置的安全性。[0012] 优选的，所述加固层的材质为医用胶带。[0013] 优选的，所述滑块设于导气管远离其尖端的一侧，使滑槽设置时对应远离下导芯的尖端，由于下导芯的尖端侧在使用时承压力较强，因此将滑槽设于远离下导芯的尖端的一侧可保证下导芯的工作强度。[0014] 优选的，第一斜切面与水平面的夹角为45～70°，用于实现快速穿刺，第一斜切面顶端到底端的高度为1～2cm，便于根据第一斜切面进入组织的程度初步判断穿刺的深度。[0015] 优选的，所述上导芯的底部和下导芯的顶部螺纹连接，且下导芯的侧壁外设有辅助拆卸孔，当上导芯和下导芯连接过紧不便于打开时，可在辅助拆卸孔中插入助力杠杆实现快速拆卸。[0016] 本发明的工作原理是，通过设置保护气囊，可最大程度上避免监视孔腹腔穿刺时误伤腹腔内脏器的风险，使用前，分离式导芯采用高压蒸汽灭菌，一次性气囊组件采用低温等离子灭菌。使用时将保护气囊组件的导气管经下导芯的内腔的底部穿至下导芯的顶端外，导气管穿入时使滑块插入滑槽中，防止导气管发生偏转，将定位盘螺纹连接到导气管的顶端，并旋紧固定导气管，然后将通气管远离三通短节的一端插入上导芯的内腔中并伸至下导芯的底端外，将通气管的底端密封插接到导气管的顶端，然后使上导芯和下导芯牢固连接为一体，并打开第一截止阀和第二截止阀，用注射器检查装置气密性良好后，对保护气囊抽真空，然后使保护盖遮挡保护气囊在安全槽内并通过磁铁吸附在安全槽内；然后关闭第一截止阀，再通过注射器对动力气囊充气，然后关闭第二截止阀，移去注射器。穿刺手术时，将本发明置入腹腔穿刺装置中，并将通气管沿置管槽向侧部弯折，手持圆弧端进行穿刺操作，当第一斜切面进入组织后，打开第一截止阀，通过动力气囊对保护气囊充气，当保护盖的末端穿入腹腔后，保护盖在保护气囊的充胀作用下，磁铁脱离下导芯，并实现定向偏转，带动保护气囊快速向下导芯的尖端充胀从而保护腹腔内的脏器免受损伤。穿刺完成后，通过第二截止阀，抽出保护气囊内的气体后即可抽出本装置。[0017] 本发明的有益效果是，该装置操作简单、灵敏度高，术后易清洗，可显著提高腹腔镜等穿刺手术的安全性。附图说明[0018] 下面结合附图和实施例对本发明进一步说明。[0019] 图1是实施例中本发明在未充气状态下的整体结构示意图。[0020] 图2是实施例中本发明在充气状态下的整体结构示意图。[0021] 图3是实施例中本发明下导芯的结构示意图。[0022] 图4是图1中的保护气囊组件(未连接定位盘时)自然状态下的结构示意图。[0023] 图5是图4的左侧结构示意图。具体实施方式[0024] 下面结合本发明实施例中的附图以及具体实施例对本发明进行清楚地描述，在此处的描述仅仅用来解释本发明，但并不作为对本发明的限定。基于本发明中的实施例，本领域技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。[0025] 实施例[0026] 如图1～5所示，本发明提供的腹腔镜用腹腔穿刺器安全气囊型穿刺导芯，包括分离式穿刺导芯和一次性气囊组件；所述分离式穿刺导芯包括可拆卸连接的上导芯1和下导芯2，所述上导芯和下导芯内沿轴向均设有内腔，所述下导芯采用能够吸合磁铁且与磁铁吸合力较好的医用不锈钢制成，所述下导芯的底端设有第一斜切面3，所述第一斜切面的下端为下导芯的尖端，且第一斜面上设有垂直开凿的安全槽20，安全槽开凿的深度以能容纳负压状态的保护气囊及安全盖为宜，所述上导芯的顶端设有方便手持的圆弧端4，且圆弧端的顶侧部开设有与上导芯内腔相贯通的置管槽5，所述上导芯的外径和下导芯的外径均等于10mm；[0027] 所述一次性气囊组件包括动力气囊组件和保护气囊组件；[0028] 所述动力气囊组件包括通气管6、三通短节7和动力气囊8，所述通气管采用可弯折的塑料管，所述三通短节的第一端口通过第一截止阀与通气管的一端密封连接，第二端口设有第二截止阀，第三端口与动力气囊的进气口密封连接，所述通气管远离第一截止阀的一端穿过上导芯的内腔并延伸至上导芯底部的内腔口外；[0029] 所述保护气囊组件包括带螺纹内孔的定位盘9、导气管10、连接在导气管底端的保护盖11和保护气囊12，所述导气管的顶端设有与螺纹内孔相匹配的外螺纹，且导气管的侧壁上设有滑块13，所述导气管的内径略大于通气管的外径，所述下导芯的内腔内壁上设有与滑块相匹配的滑槽14，所述滑槽贯通至安全槽内且滑块下缘位于安全槽上方；所述导气管的顶端从下导芯的内腔底端穿入，并伸至下导芯的顶端外与通气管的底端密封插接，所述定位盘螺纹连接在导气管的顶端且设于上导芯和下导芯之间，所述导气管的底部设有与安全槽的槽底面相平行的第二斜切面15，且第二斜切面的外边缘与保护气囊的进气口密封粘接，所述第二斜切面的下端为导气管的尖端，所述保护盖的顶端呈三角形且粘接在导气管的尖端外，保护盖的底端嵌设有可与下导芯吸合的磁铁16，磁铁的磁性强度以能使保护气囊在负压下无张力状态时安全盖吸附于安全槽的最低强度为宜；所述保护气囊的背侧与保护盖密封粘接，所述保护气囊在负压状态下通过保护盖遮挡在安全槽内，所述动力气囊的承压能力等于保护气囊的承压能力，所述保护气囊能够承受的膨胀容积大于动力气囊最大膨胀容积的二分之一，这里所述的膨胀容积指的是用注射器在一定压力下注入气囊的容量。所述保护盖采用医用塑料材料制成，所述保护气囊采用医用橡胶材料，所述动力气囊采用医用橡胶材料制成，采用医用橡胶制成，弹性好，承压能力强。[0030] 具体地，所述动力气囊和保护气囊未充气条件下的自然容积均为1.5ml，所述保护气囊组件还包括安全绳17，所述安全绳的上端穿过滑块并系绑在导气管的外壁上，且安全绳的底端粘接在保护盖的顶端，所述安全绳的材质为医用纱线，用于防止保护盖脱落，提高装置的安全性。所述保护气囊组件还包括加固层18，所述加固层粘接在导气管的下端，且用于将对应位置处的安全绳和保护气囊与导气管粘接在一起，用于进一步提高装置的安全性。所述加固层的材质为医用胶带。所述滑块设于导气管远离其尖端的一侧，使滑槽设置时对应远离下导芯的尖端，由于下导芯的尖端侧在使用时承压力较强，因此将滑槽设于远离下导芯的尖端的一侧可保证下导芯的工作强度。所述第一斜切面顶端到底端的高度为2cm，便于根据第一斜切面进入组织的程度初步判断穿刺的深度，且第一斜切面与水平面的夹角为63.5°，用于实现快速穿刺。所述上导芯的底部和下导芯的顶部螺纹连接，且下导芯的侧壁外设有辅助拆卸孔19，当上导芯和下导芯连接过紧不便于打开时，可在辅助拆卸孔中插入助力杠杆实现快速拆卸。[0031] 本发明的工作原理是，通过设置保护气囊，可最大程度上避免监视孔腹腔穿刺时误伤腹腔内脏器的风险，使用前，分离式导芯采用高压蒸汽灭菌，一次性气囊组件采用低温等离子灭菌。使用时将保护气囊组件的导气管经下导芯的内腔的底部穿至下导芯的顶端外，导气管穿入时使滑块插入滑槽中，防止导气管发生偏转，将定位盘螺纹连接到导气管的顶端，并旋紧固定导气管，然后将通气管远离三通短节的一端插入上导芯的内腔中并伸至下导芯的底端外，将通气管的底端密封插接到导气管的顶端，然后使上导芯和下导芯牢固连接为一体，并打开第一截止阀和第二截止阀，用注射器检查装置气密性良好后，对保护气囊抽真空，然后使保护盖遮挡保护气囊在安全槽内并通过磁铁吸附在安全槽内；然后关闭第一截止阀，再通过注射器对动力气囊充气，然后关闭第二截止阀，移去注射器。穿刺手术时，将本发明置入腹腔穿刺装置中，并将通气管沿置管槽向侧部弯折，手持圆弧端进行穿刺操作，当第一斜切面进入组织后，打开第一截止阀，通过动力气囊对保护气囊充气，当保护盖的末端穿入腹腔后，保护盖在保护气囊的充胀作用下，磁铁脱离下导芯，并实现定向偏转，带动保护气囊快速向下导芯的尖端充胀从而保护腹腔内的脏器免受损伤。穿刺完成后，通过第二截止阀，抽出保护气囊内的气体后即可抽出本装置。[0032] 以上已经描述了本发明的实施例，上述说明是示例性的，并非穷尽性的，并且也不限于所披露的实施例。在不偏离所说明实施例的范围和精神的情况下，对于本技术领域的普通技术人员来说许多修改和变更都是显而易见的。

专利地区：河南

专利申请日期：2021-12-20

专利公开日期：2024-10-22

专利公告号：CN114041862B
