导风结构、空调器及其控制方法发明专利

专利名称：导风结构、空调器及其控制方法

专利类型：发明专利

专利申请号：CN202410923995.2

专利申请（专利权）人：格力电器(赣州)有限公司,珠海格力电器股份有限公司
权利人地址：江西省赣州市南康区经济开发区格力大道168号

专利发明（设计）人：卢华侨,潘龙腾,李木湖,陈红光,张瀚中,武文凯

专利摘要：本发明提供一种导风结构、空调器及其控制方法，导风结构包括机壳、驱动控制机构和导风部，机壳设有相连通的引风流道和送风流道，导风部位于送风流道的内部，驱动控制机构控制导风部在送风流道的宽度方向上移动，导风部朝向送风口的外表面为弧形导风面，弧形导风面包括相连接的第一弧形面和第二弧形面，第一弧形面和第二弧形面在送风流道的宽度方向上相对设置，且第一弧形面和第二弧形面朝向彼此弧形弯曲，送风流道的第一导流面与第一弧形面适配地弧形弯曲，送风流道的第二导流面与第二弧形面适配地弧形弯曲。本发明导风结构具有零部件数量较少、结构简单、送风精确度高、送风稳定性好特性，提升送风舒适性、外观美观度以及用户使用体验。

主权利要求：

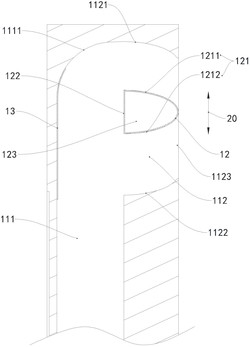

1.导风结构，包括机壳，所述机壳开设有相连通的引风流道和送风流道，所述引风流道远离所述送风流道的一端口为入风口，所述送风流道远离所述引风流道的一端口为送风口，其特征在于：所述导风结构还包括驱动控制机构和导风部，所述导风部可在所述送风流道的宽度方向上移动地位于所述送风流道的内部，所述驱动控制机构控制所述导风部在所述送风流道的宽度方向上移动；
所述导风部朝向所述送风口的外表面为弧形导风面，所述弧形导风面包括相连接的第一弧形面和第二弧形面，所述第一弧形面和所述第二弧形面在所述送风流道的宽度方向上相对设置，且所述第一弧形面和所述第二弧形面朝向彼此弧形弯曲；
所述送风流道在所述送风流道的宽度方向上靠近所述第一弧形面的第一导流面与所述第一弧形面适配地弧形弯曲，且所述送风流道在所述送风流道的宽度方向上靠近所述第二弧形面的第二导流面与所述第二弧形面适配地弧形弯曲；
所述导风结构还包括挡风板和运动控制机构，所述挡风板的第一端可转动地支撑在所述引风流道的内侧壁上，所述运动控制机构控制所述挡风板绕其第一端远离或靠近所述引风流道的内侧壁转动；
所述挡风板的第二端可与所述第一弧形面远离所述送风口的内端或者所述第二弧形面远离所述送风口的内端衔接，以使得所述引风流道、所述挡风板、所述导风部之间形成出风流道；
所述挡风板包括相连接的直伸段和弧形段，所述直伸段远离所述弧形段的一端可转动地支撑在所述引风流道的内侧壁上，所述弧形段可与所述第一弧形面或者所述第二弧形面平滑过渡衔接，且所述引风流道的内侧壁具有与所述挡风板贴合适配的壁面区域。
2.根据权利要求1所述的导风结构，其特征在于：
所述第一弧形面和所述第二弧形面关于所述导风部在所述送风流道的宽度方向上的中轴对称设置。
3.根据权利要求1所述的导风结构，其特征在于：
所述弧形导风面在送风流道的宽度方向上的截面曲线为 ， ，
且 ，为常数。
4.根据权利要求1所述的导风结构，其特征在于：
所述导风部远离所述送风口的外表面为平整面，所述平整面在所述送风流道的宽度方向上延伸。
5.根据权利要求1所述的导风结构，其特征在于：
所述导风部的内部开设有中空腔。
6.根据权利要求1所述的导风结构，其特征在于：
所述引风流道在所述送风流道的宽度方向上延伸，所述送风流道在所述送风流道的宽度方向上位于所述引风流道的一端，且所述引风流道与所述第一导流面相连接的第三导流面朝向所述导风部呈弧形弯曲。
7.空调器，包括导风结构，其特征在于：
所述导风结构为上述权利要求1至6中任一项所述的导风结构。
8.空调器的控制方法，其特征在于：
所述空调器为上述权利要求7所述的空调器，所述控制方法包括：
当环境温度 小于或者等于设定温度 ，或者，制冷运行持续时间 小于或者等于设定时间 时，所述空调器执行直吹模式，则控制导风部的第二弧形面与送风流道的第二导流面贴合适配，并控制挡风板靠近引风流道的内侧壁贴合适配，以使得送风流道的第一导流面与导风部的第一弧形面之间形成朝下送风的下导风口；
或者，当环境温度 大于设定温度 ，或者，制冷运行持续时间 大于设定时间时，所述空调器执行无风感模式，则控制导风部的第一弧形面与送风流道的第一导流面贴合适配，并控制挡风板远离引风流道的内侧壁转动，使得挡风板的第二端与导风部的第二弧形面远离送风口的内端衔接，以使得送风流道的第二导流面与导风部的第二弧形面之间形成朝上送风的上导风口；
和/或，当所述空调器接收到聚合送风指令时，所述空调器执行聚合送风指令，则控制导风部移动至送风流道在其宽度方向上的中部，并控制挡风板靠近引风流道的内侧壁贴合适配。 说明书 : 导风结构、空调器及其控制方法技术领域[0001] 本发明涉及空气调节设备技术领域，尤其是涉及一种导风结构、具有该导风结构的空调器及该空调器的控制方法。背景技术[0002] 随着人们对室内舒适性的要求越来越高，空调器的送风舒适度已成为影响市场份额的重要因素之一。[0003] 为了提升送风风量、送风扩散范围以及送风距离，以提升送风舒适性，现有空调器在送风口处设置有多个导风板，并通过多个电机、多个摆动杆和多条齿条分别驱动多个导风板在送风口处运动，以调节送风口的送风方向、角度、距离，但是送风口处的导风结构至少包括多个导风板、多个电机、多个摆动杆和多条齿条，零部件数量较多，大大增加生产成本，构成结构复杂化，导致运动驱动控制需经过多层级传递才能到达导风板，从而影响导风板的工作精确度和稳定性，进而影响送风的稳定性以及舒适性。此外，现有空调器的多个导风板在工作过程中，导风板需要运动至空调器机壳的外部进行导风，从而影响空调器的外观美观度。发明内容[0004] 为了实现本发明的第一目的，本发明提供一种零部件数量较少、结构简单、送风精确度高且送风稳定性好的导风结构，从而提升送风舒适性以及外观美观度，进而提升用户使用体验。[0005] 为了实现本发明的第二目的，本发明提供一种具有上述导风结构的空调器。[0006] 为了实现本发明的第三目的，本发明提供一种上述空调器的控制方法。[0007] 为了实现本发明的第一目的，本发明提供一种导风结构，包括机壳，机壳开设有相连通的引风流道和送风流道，引风流道远离送风流道的一端口为入风口，送风流道远离引风流道的一端口为送风口，导风结构还包括驱动控制机构和导风部，导风部可在送风流道的宽度方向上移动地位于送风流道的内部，驱动控制机构控制导风部在送风流道的宽度方向上移动，导风部朝向送风口的外表面为弧形导风面，弧形导风面包括相连接的第一弧形面和第二弧形面，第一弧形面和第二弧形面在送风流道的宽度方向上相对设置，且第一弧形面和第二弧形面朝向彼此弧形弯曲，送风流道在送风流道的宽度方向上靠近第一弧形面的第一导流面与第一弧形面适配地弧形弯曲，且送风流道在送风流道的宽度方向上靠近第二弧形面的第二导流面与第二弧形面适配地弧形弯曲。[0008] 当需要远距离送风时，本发明导风结构的驱动控制机构控制导风部在送风流道的宽度方向上移动至送风流道的第一导流面与第二导流面之间，优选地，驱动控制机构控制导风部在送风流道的宽度方向上移动至送风流道的中部，从而将送风流道的送风口分为第一风口和第二风口，即送风流道的第一导流面与导风部的第一弧形面之间形成第一风口，送风流道的第二导流面与导风部的第二弧形面之间形成第二风口，因本发明送风流道的第一导流面与导风部的第一弧形面均朝向第二风口弧形弯曲，能够朝向第二风口压风，使得第一风口送出的第一股风流朝向第二风口压送，同时因本发明送风流道的第二导流面与导风部的第二弧形面均朝向第一风口弧形弯曲，能够朝向第一风口压风，使得第二风口送出的第二股风流朝向第一风口压送，从而第一风口压送的第一股风流与第二风口压送的第二股风流在送风口的中部汇合，聚合形成大范围送风，并达到远距离送风效果。[0009] 当需要在送风流道的宽度方向上朝向第一侧大风量送风时，本发明导风结构的驱动控制机构控制导风部在送风流道的宽度方向上移动至靠近送风流道的第一导流面，由于送风流道的第一导流面与导风部的第一弧形面适配地弧形弯曲，从而导风部的第一弧形面与送风流道的第一导流面贴合适配，则导风部的第二弧形面与送风流道的第二导流面之间形成第二侧大风口，因本发明送风流道的第二导流面与导风部的第二弧形面均朝向送风流道的第一侧弧形弯曲，从而能够朝向送风流道的第一侧压风，使得第二侧大风口送出的大风量风流朝向送风流道的第一侧压送，在送风流道的宽度方向上达到朝向第一侧大风量、远距离送风效果。[0010] 当需要在送风流道的宽度方向上朝向第二侧大风量送风时，本发明导风结构的驱动控制机构控制导风部在送风流道的宽度方向上移动至靠近送风流道的第二导流面，由于送风流道的第二导流面与导风部的第二弧形面适配地弧形弯曲，从而导风部的第二弧形面与送风流道的第二导流面贴合适配，则导风部的第一弧形面与送风流道的第一导流面之间形成第一侧大风口，因本发明送风流道的第一导流面与导风部的第一弧形面均朝向送风流道的第二侧弧形弯曲，从而能够朝向送风流道的第二侧压风，使得第一侧大风口送出的大风量风流朝向送风流道的第二侧压送，在送风流道的宽度方向上达到朝向第二侧大风量、远距离送风效果。[0011] 可见，本发明导风结构在不同送风工作状态下，只需驱动控制机构控制导风部在送风流道的宽度方向上移动即可，驱动控制机构的驱动力直接传递给导风部，从而提高导风部的送风精确度以及送风稳定性，且导风部始终位于送风流道的内部，从而提升外观美观度。并且，本发明导风结构的导风部朝向送风流道的送风口的外表面为弧形导风面，弧形导风面包括相连接的第一弧形面和第二弧形面，第一弧形面和第二弧形面在送风流道的宽度方向上相对设置，且第一弧形面和第二弧形面朝向彼此弧形弯曲，且送风流道的第一导流面与导风部的第一弧形面适配地弧形弯曲，送风流道的第二导流面与导风部的第二弧形面适配地弧形弯曲，能够起到压风作用，同时弧形弯曲对风流起到平顺过度导流，减小对风量造成的损失，且导风部可在送风流道的宽度方向上移动地位于送风流道的内部，从而达到远距离、大风量、大范围送风效果，提升送风舒适性。此外，本发明导风结构只需设置驱动控制机构和导风部两个零部件即可实现远距离、大风量、大范围送风效果，相对现有设置多个导风板、多个电机、多个摆动杆和多条齿条，本发明导风结构的零部件数量较少，结构简单，大大降低生产成本。[0012] 因此，本发明导风结构具有零部件数量较少、结构简单、送风精确度高、送风稳定性好特性，从而提升送风舒适性以及外观美观度，进而提升用户使用体验。[0013] 进一步的方案是，第一弧形面和第二弧形面关于导风部在送风流道的宽度方向上的中轴对称设置。[0014] 进一步的方案是，弧形导风面在送风流道的宽度方向上的截面曲线为， ，且 ，为常数。[0015] 进一步的方案是，导风部远离送风口的外表面为平整面，平整面在送风流道的宽度方向上延伸。[0016] 进一步的方案是，导风部的内部开设有中空腔。[0017] 进一步的方案是，引风流道在送风流道的宽度方向上延伸，送风流道在送风流道的宽度方向上位于引风流道的一端，且引风流道与第一导流面相连接的第三导流面朝向导风部呈弧形弯曲。[0018] 进一步的方案是，导风结构还包括挡风板和运动控制机构，挡风板的第一端可转动地支撑在引风流道的内侧壁上，运动控制机构控制挡风板绕其第一端远离或靠近引风流道的内侧壁转动，挡风板的第二端可与第一弧形面或者第二弧形面远离送风口的内端衔接，以使得引风流道、挡风板、导风部之间形成出风流道。[0019] 进一步的方案是，挡风板包括相连接的直伸段和弧形段，直伸段远离弧形段的一端可转动地支撑在引风流道的内侧壁上，弧形段可与第一弧形面或者第二弧形面平滑过渡衔接，且引风流道的内侧壁具有与挡风板贴合适配的壁面区域。[0020] 为了实现本发明的第二目的，本发明提供一种空调器，包括导风结构，导风结构为上述的导风结构。[0021] 为了实现本发明的第三目的，本发明提供一种空调器的控制方法，空调器包括上述的导风结构，控制方法包括：[0022] 当环境温度 小于或者等于设定温度 ，或者，制冷运行持续时间 小于或者等于设定时间 时，空调器执行直吹模式，则控制导风部的第二弧形面与送风流道的第二导流面贴合适配，并控制挡风板靠近引风流道的内侧壁贴合适配，以使得送风流道的第一导流面与导风部的第一弧形面之间形成朝下送风的下导风口；[0023] 或者，当环境温度 大于设定温度 ，或者，制冷运行持续时间 大于设定时间时，空调器执行无风感模式，则控制导风部的第一弧形面与送风流道的第一导流面贴合适配，并控制挡风板远离引风流道的内侧壁转动，使得挡风板的第二端与导风部的第二弧形面远离送风口的内端衔接，以使得送风流道的第二导流面与导风部的第二弧形面之间形成朝上送风的上导风口；[0024] 和/或，当空调器接收到聚合送风指令时，空调器执行聚合送风指令，则控制导风部移动至送风流道在其宽度方向上的中部，并控制挡风板靠近引风流道的内侧壁贴合适配。附图说明[0025] 图1是本发明导风结构实施例第一工作状态的结构图。[0026] 图2是本发明导风结构实施例第一工作状态的主视图。[0027] 图3是本发明导风结构实施例第一工作状态的剖视图。[0028] 图4是本发明导风结构实施例中导风部的结构图。[0029] 图5是本发明导风结构实施例中导风部的分解图。[0030] 图6是本发明导风结构实施例中导风部的剖视图。[0031] 图7是本发明导风结构实施例中挡风板的结构图。[0032] 图8是本发明导风结构实施例第一工作状态的送风云图。[0033] 图9是本发明导风结构实施例第二工作状态的结构图。[0034] 图10是本发明导风结构实施例第二工作状态的剖视图。[0035] 图11是本发明导风结构实施例第二工作状态的送风云图。[0036] 图12是本发明导风结构实施例第三工作状态的结构图。[0037] 图13是本发明导风结构实施例第三工作状态的剖视图。[0038] 图14是本发明导风结构实施例第三工作状态的送风云图。[0039] 图15是本发明导风结构实施例中导风部的弧形导风面在送风流道的宽度方向上的截面曲线的示意图。[0040] 图16是本发明空调器的控制方法实施例的流程图。[0041] 以下结合附图及实施例对本发明作进一步说明。具体实施方式[0042] 导风结构实施例：[0043] 参见图1至图7，本实施例公开一种导风结构10，包括机壳11、驱动控制机构（未标示）和导风部12，机壳11开设有相连通的引风流道111和送风流道112，引风流道111远离送风流道112的一端口为入风口（未标示），送风流道112远离引风流道111的一端口为送风口1123。其中，本实施例导风部12可在送风流道112的宽度方向20上移动地位于送风流道112的内部，驱动控制机构控制导风部12在送风流道112的宽度方向20上移动。并且，本实施例导风部12朝向送风口1123的外表面为弧形导风面121，弧形导风面121包括相连接的第一弧形面1211和第二弧形面1212，第一弧形面1211和第二弧形面1212在送风流道112的宽度方向20上相对设置，且第一弧形面1211和第二弧形面1212朝向彼此弧形弯曲。此外，本实施例送风流道112在送风流道112的宽度方向20上靠近第一弧形面1211的第一导流面1121与第一弧形面1211适配地弧形弯曲，且送风流道112在送风流道112的宽度方向20上靠近第二弧形面1212的第二导流面1122与第二弧形面1212适配地弧形弯曲。[0044] 当需要远距离送风时，本实施例导风结构10的驱动控制机构控制导风部12在送风流道112的宽度方向20上移动至送风流道112的第一导流面1121与第二导流面1122之间，优选地，驱动控制机构控制导风部12在送风流道112的宽度方向20上移动至送风流道112的中部，如图3所示，从而将送风流道112的送风口1123分为第一风口和第二风口，即送风流道112的第一导流面1121与导风部12的第一弧形面1211之间形成第一风口，送风流道112的第二导流面1122与导风部12的第二弧形面1212之间形成第二风口，因本实施例送风流道112的第一导流面1121与导风部12的第一弧形面1211均朝向第二风口弧形弯曲，能够朝向第二风口压风，使得第一风口送出的第一股风流朝向第二风口压送，同时因本实施例送风流道112的第二导流面1122与导风部12的第二弧形面1212均朝向第一风口弧形弯曲，能够朝向第一风口压风，使得第二风口送出的第二股风流朝向第一风口压送，从而第一风口压送的第一股风流与第二风口压送的第二股风流在送风口1123的中部汇合，聚合形成大范围送风，并达到远距离送风效果，如图8所示。[0045] 当需要在送风流道112的宽度方向20上朝向第一侧大风量送风时，本实施例导风结构10的驱动控制机构控制导风部12在送风流道112的宽度方向20上移动至靠近送风流道112的第一导流面1121，如图9和图10所示，由于送风流道112的第一导流面1121与导风部12的第一弧形面1211适配地弧形弯曲，从而导风部12的第一弧形面1211与送风流道112的第一导流面1121贴合适配，则导风部12的第二弧形面1212与送风流道112的第二导流面1122之间形成第二侧大风口，因本实施例送风流道112的第二导流面1122与导风部12的第二弧形面1212均朝向送风流道112的第一侧弧形弯曲，从而能够朝向送风流道112的第一侧压风，使得第二侧大风口送出的大风量风流朝向送风流道112的第一侧压送，在送风流道112的宽度方向20上达到朝向第一侧大风量、远距离送风效果，如图11所示。[0046] 当需要在送风流道112的宽度方向20上朝向第二侧大风量送风时，本实施例导风结构10的驱动控制机构控制导风部12在送风流道112的宽度方向20上移动至靠近送风流道112的第二导流面1122，如图12和图13所示，由于送风流道112的第二导流面1122与导风部12的第二弧形面1212适配地弧形弯曲，从而导风部12的第二弧形面1212与送风流道112的第二导流面1122贴合适配，则导风部12的第一弧形面1211与送风流道112的第一导流面1121之间形成第一侧大风口，因本实施例送风流道112的第一导流面1121与导风部12的第一弧形面1211均朝向送风流道112的第二侧弧形弯曲，从而能够朝向送风流道112的第二侧压风，使得第一侧大风口送出的大风量风流朝向送风流道112的第二侧压送，在送风流道112的宽度方向20上达到朝向第二侧大风量、远距离送风效果，如图14所示。[0047] 可见，本实施例导风结构10在不同送风工作状态下，只需驱动控制机构控制导风部12在送风流道112的宽度方向20上移动即可，驱动控制机构的驱动力直接传递给导风部12，从而提高导风部12的送风精确度以及送风稳定性，且导风部12始终位于送风流道112的内部，从而提升外观美观度。并且，本实施例导风结构10的导风部12朝向送风流道112的送风口1123的外表面为弧形导风面121，弧形导风面121包括相连接的第一弧形面1211和第二弧形面1212，第一弧形面1211和第二弧形面1212在送风流道112的宽度方向20上相对设置，且第一弧形面1211和第二弧形面1212朝向彼此弧形弯曲，且送风流道112的第一导流面1121与导风部12的第一弧形面1211适配地弧形弯曲，送风流道112的第二导流面1122与导风部12的第二弧形面1212适配地弧形弯曲，能够起到压风作用，同时弧形弯曲对风流起到平顺过度导流，减小对风量造成的损失，且导风部12可在送风流道112的宽度方向20上移动地位于送风流道112的内部，从而达到远距离、大风量、大范围送风效果，提升送风舒适性。此外，本实施例导风结构10只需设置驱动控制机构和导风部12两个零部件即可实现远距离、大风量、大范围送风效果，相对现有设置多个导风板、多个电机、多个摆动杆和多条齿条，本实施例导风结构10的零部件数量较少，结构简单，大大降低生产成本。[0048] 因此，本实施例导风结构10具有零部件数量较少、结构简单、送风精确度高、送风稳定性好特性，从而提升送风舒适性以及外观美观度，进而提升用户使用体验。[0049] 为了进一步提升导风效果，本实施例导风部12的第一弧形面1211和第二弧形面1212关于导风部12在送风流道112的宽度方向20上的中轴对称设置。具体地，本实施例导风部12远离送风口1123的外表面为平整面122，平整面122在送风流道112的宽度方向20上延伸，能够增加进入送风流道112内的风流的风压。[0050] 为了更进一步提升导风效果，本实施例导风部12的弧形导风面121在送风流道112的宽度方向20上的截面曲线为 ， ，且 ，为常数。其中，值取决于导风部12的弧形导风面121的最佳导风效果，取决于弧形导风面121的截面曲线在Y轴上的位置，导风部12的弧形导风面121在送风流道112的宽度方向20上的截面曲线如图15所示。[0051] 为了减轻导风部12的重量，以提高导风部12在送风流道112的宽度方向20上移动的速率，本实施例导风部12的内部开设有中空腔123。具体地，本实施例导风部12包括壳罩120和两个侧板124，两个侧板124分别盖合在壳罩120的两端口以与壳罩120形成中空腔123，平整面122和弧形导风面121设置在壳罩120上。[0052] 其中，本实施例导风结构10还包括挡风板13和运动控制机构（未标示），挡风板13的第一端可转动地支撑在引风流道111的内侧壁上，运动控制机构控制挡风板13绕其第一端远离或靠近引风流道111的内侧壁转动，挡风板13的第二端可与第一弧形面1211或者第二弧形面1212远离送风口1123的内端衔接，以使得引风流道111、挡风板13、导风部12之间形成出风流道。因此，在送风流道112的宽度方向20上朝向第一侧大风量送风或者第二侧大风量送风时，运动控制机构控制挡风板13绕其第一端远离引风流道111的内侧壁转动，使得挡风板13的第二端可与第一弧形面1211或者第二弧形面1212远离送风口1123的内端衔接，以使得引风流道111、挡风板13、导风部12之间形成出风流道，即前述的第一侧大风口或者第二侧大风口，挡风板13能够将引风流道111内的风流平顺地传送到送风流道112内，避免风流在导风部12远离送风口1123的一侧形成涡流，造成风量损失以及产生涡流噪声。当不需要挡风板13导风时，运动控制机构控制挡风板13绕其第一端靠近引风流道111的内侧壁转动，使得挡风板13与引风流道111的内侧壁贴合适配，以减小挡风板13对分流的阻碍，从而减小风量损失。[0053] 并且，本实施例挡风板13包括相连接的直伸段131和弧形段132，直伸段131远离弧形段132的一端可转动地支撑在引风流道111的内侧壁上，弧形段132可与第一弧形面1211或者第二弧形面1212平滑过渡衔接，且引风流道111的内侧壁具有与挡风板13贴合适配的壁面区域，进一步提高挡风板13平顺导流作用，且进一步减小挡风板13对分流的阻碍。[0054] 具体地，本实施例引风流道111在送风流道112的宽度方向20上延伸，送风流道112在送风流道112的宽度方向20上位于引风流道111的一端，且引风流道111与第一导流面1121相连接的第三导流面1111朝向导风部12呈弧形弯曲，减小挡风板13对分流的阻碍，从而减小风量损失。进一步地，本实施例运动控制机构为转动电机，通过控制电机的正转或反转以控制挡风板13绕其第一端远离或靠近引风流道111的内侧壁转动，且本实施例驱动控制机构可通过传递驱动电机力矩来控制导风部12在送风流道112的宽度方向20上移动。[0055] 本实施例导风结构10可适用在空调器、风扇、通风设备等，用于调节送风风量、送风范围以及送风距离，以提升送风舒适性。[0056] 空调器的控制方法实施例：[0057] 本实施例空调器的控制方法即为设置有上述导风结构10实施例的空调器的控制方法，参见图16，该控制方法包括的具体步骤如下。具体地，本实施例送风流道112的宽度方向20为竖直方向。[0058] 空调器开机运行，执行步骤S1，判断环境温度 是否小于或者等于设定温度 ，或者，判断制冷运行持续时间 是否小于或者等于设定时间 。当环境温度 小于或者等于设定温度 ，或者，制冷运行持续时间 小于或者等于设定时间 时，则执行步骤S2，空调器执行直吹模式，随后执行步骤S3，导风结构10的驱动控制机构控制导风部12在竖直方向上向下移动至靠近送风流道112的第二导流面1122，如图12和图13所示，使得导风部12的第二弧形面1212与送风流道112的第二导流面1122贴合适配，并控制挡风板13靠近引风流道111的内侧壁贴合适配，以使得送风流道112的第一导流面1121与导风部12的第一弧形面1211之间形成朝下送风的下导风口。由于送风流道112的第一导流面1121与导风部12的第一弧形面1211均朝下弧形弯曲，从而能够朝下压风，使得下导风口送出的大风量风流朝下压送，以使得朝下直吹送风达到大风量、远距离送风效果，如图14所示。[0059] 当环境温度 大于设定温度 ，或者，制冷运行持续时间 大于设定时间时，则执行步骤S4，空调器执行无风感模式，随后执行步骤S5，导风结构10的驱动控制机构控制导风部12在竖直方向上向上移动至靠近送风流道112的第一导流面1121，如图9和图10所示，使得导风部12的第一弧形面1211与送风流道112的第一导流面1121贴合适配，并控制挡风板13远离引风流道111的内侧壁转动，使得挡风板13的第二端与导风部12的第二弧形面1212远离送风口1123的内端衔接，以使得送风流道112的第二导流面1122与导风部12的第二弧形面1212之间形成朝上送风的上导风口。由于送风流道112的第二导流面1122与导风部12的第二弧形面1212均朝上弧形弯曲，从而能够朝上压风，使得上导风口送出的大风量风流朝上压送，以使得朝上无风感送风达到大风量、远距离送风效果，如图11所示。[0060] 当空调器执行步骤S6时，即空调器接收到聚合送风指令，则执行步骤S7，空调器执行聚合送风指令，随后执行步骤S8，导风结构10的驱动控制机构控制导风部12在竖直方向上移动至送风流道112的中部，并控制挡风板13靠近引风流道111的内侧壁贴合适配，如图3所示，从而将送风流道112的送风口1123分为第一风口和第二风口，即送风流道112的第一导流面1121与导风部12的第一弧形面1211之间形成第一风口，送风流道112的第二导流面1122与导风部12的第二弧形面1212之间形成第二风口，由于送风流道112的第一导流面1121与导风部12的第一弧形面1211均朝下弧形弯曲，能够朝下压风，使得第一风口送出的第一股风流朝下压送，同时由于送风流道112的第二导流面1122与导风部12的第二弧形面1212均朝上弧形弯曲，能够朝上压风，使得第二风口送出的第二股风流朝上压送，从而第一风口压送的第一股风流与第二风口压送的第二股风流在送风口1123的中部汇合，聚合形成大范围送风，达到远距离送风效果，如图8所示。[0061] 以上实施例，只是本发明的较佳实例，并非来限制本发明实施范围，故凡依本发明申请专利范围的构造、特征及原理所做的等效变化或修饰，均应包括于本发明专利申请范围内。

专利地区：江西

专利申请日期：2024-07-11

专利公开日期：2024-10-29

专利公告号：CN118463373B
