一种休闲鞋的生产设备及其使用方法发明专利

专利名称：一种休闲鞋的生产设备及其使用方法

专利类型：发明专利

专利申请号：CN202210627510.6

专利申请（专利权）人：池州市谦跃信息技术有限公司
权利人地址：安徽省池州市贵池区清溪街道长江南路与石城大道交叉口两侧3号地块商会大厦407

专利发明（设计）人：林剑云

专利摘要：本发明公开了一种休闲鞋的生产设备及其使用方法，包括操控台、模具组件，模具组件设于操控台下侧；模具组件包括鞋模以拉绳，操控台包括收卷盘驱动收卷盘转动的电机以及控制按钮，控制按钮控制连接着电机，拉绳的一端与鞋模相连，而另一端与收卷盘相连；鞋模包括多个空心的拼接壳，每两个相邻的拼接壳之间通过一转轴相连第二拉绳松弛时，原本对第五拼接壳的束缚力则会消失，因此，当要将鞋子从模具组件上取下时，拖拽鞋子的动作便会扭动第二拼接壳、第三拼接壳、第四拼接壳与第五拼接壳，使其散开并随重力下垂，加大鞋子与鞋模之间的间隙，从而能够方便鞋子从模具组件上取下。

主权利要求：

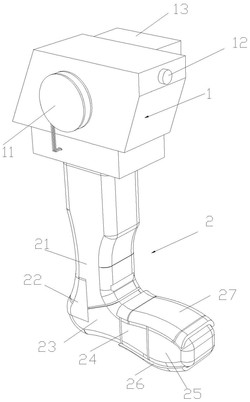

1.一种休闲鞋的生产设备，其特征在于：包括操控台（1）、模具组件（2），所述模具组件（2）设于操控台（1）下侧；
所述模具组件（2）包括鞋模以及拉绳，所述操控台（1）包括收卷盘（11）驱动收卷盘（11）转动的电机以及控制按钮（12），所述控制按钮（12）控制连接着电机，所述拉绳的一端与鞋模相连，而另一端与收卷盘（11）相连；
所述鞋模包括多个空心的拼接壳，每两个相邻的所述拼接壳之间通过一转轴相连，每两个相邻的所述转轴呈交错设置，所述拉绳贯穿过多个所述拼接壳后与最后一个拼接壳的内端相连；
用以通过收卷盘（11）的转动收紧或放松所述拉绳来控制多个拼接壳的拼装以及拆解；
多个所述拼接壳从上至下分别为第一拼接壳（21）、第二拼接壳（22）、第三拼接壳（23）、第四拼接壳（24）、第五拼接壳（25），所述拉绳包括第二拉绳（b），所述第二拉绳（b）的一端依次贯穿过第一拼接壳（21）、第二拼接壳（22）、第三拼接壳（23）、第四拼接壳（24）后与第五拼接壳（25）的内端相连；
所述第二拼接壳（22）、第三拼接壳（23）、第四拼接壳（24）以及第五拼接壳（25）可通过拼装的方式组成所述模具组件（2）的脚掌处模具；
所述第二拼接壳（22）设置于模具组件（2）表面与脚后跟的对应处，并且所述第二拼接壳（22）的上侧通过所述转轴与第一拼接壳（21）的左下侧相连。
2.根据权利要求1所述的一种休闲鞋的生产设备，其特征在于：所述鞋模还包括第一盖板（26）以及第二盖板（27），所述第一盖板（26）以及第二盖板（27）分别贴合于第四拼接壳（24）以及第五拼接壳（25）的上下两侧。
3.根据权利要求2所述的一种休闲鞋的生产设备，其特征在于：所述拉绳还包括第一拉绳（a）以及第三拉绳（c），所述第五拼接壳（25）的上下两侧分别设有一通孔，所述第一拉绳（a）和第三拉绳（c）依次贯穿过第一拼接壳（21）、第二拼接壳（22）、第三拼接壳（23）、第四拼接壳（24）后再分别贯穿过第五拼接壳（25）上下两侧的所述通孔后与所述第一盖板（26）以及第二盖板（27）相连。
4.根据权利要求1所述的一种休闲鞋的生产设备，其特征在于：所述操控台（1）还包括一气缸，所述第二拼接壳（22）内设有一气囊（28），所述气囊（28）通过一供气管（281）与所述气缸相连通。
5.根据权利要求1至4中任意一项所述的一种休闲鞋的生产设备的使用方法，其特征在于：S1：控制收卷盘（11）收卷拉绳，收紧鞋模；
S2：将需要缝合的鞋子套设在模具组件（2）外，进行缝合；
S3：缝合完成后逆转收卷盘（11），放松拉绳，使模具组件（2）呈松散状后即可取下缝合完成的鞋子。 说明书 : 一种休闲鞋的生产设备及其使用方法技术领域[0001] 本发明涉及休闲鞋生产设备领域，具体的是一种休闲鞋的生产设备及其使用方法。背景技术[0002] 在休闲鞋的加工生产中，特别是私人订制的休闲鞋子的加工中，该专门订制加工鞋子的制作过程中经常需要将订制鞋子的各个结构通过贴合或夹持的方式固定在鞋楦上，利用鞋楦来保持做鞋子的外形，避免鞋子在加工的过程中产生偏移或形变，而由于鞋楦的外形固定，当将置于鞋楦上的筒状靴类等的鞋子缝合好后，由于鞋子的后脚跟部与鞋模相吻合，并不便于将缝合好后的鞋子从鞋楦上取下。[0003] 中国专利：一种鞋子生产固定装置（申请公布号：CN112971274A），该技术方案公开的固定装置，不仅可以将鞋子进行充满支撑，而且也方便从鞋子中脱离出来，有效地解决了现有技术的上述缺点。[0004] 本技术方案通过改变现有鞋模楦结构，提出一种可自由折合、灵活组装的鞋模楦装备，可以更好地应用于私人订制休闲鞋的生产中来，不仅可以有效地保证鞋子在加工过程中不会出现领衔或形变，而且可以方便取下缝合后的鞋子。发明内容[0005] 本发明提供了一种休闲鞋的生产设备及其使用方法，其克服了背景技术中所描述的不足。[0006] 本发明解决其技术问题的所采用的技术方案是：[0007] 一种休闲鞋的生产设备包括操控台、模具组件，所述模具组件设于操控台下侧；所述模具组件包括鞋模以及拉绳，所述操控台包括收卷盘驱动收卷盘转动的电机以及控制按钮，所述控制按钮控制连接着电机，所述拉绳的一端与鞋模相连，而另一端与收卷盘相连；所述鞋模包括多个空心的拼接壳，每两个相邻的所述拼接壳之间通过一转轴相连，每两个相邻的所述转轴呈交错设置，所述拉绳贯穿过多个所述拼接壳后与最后一个拼接壳的内端相连；用以通过收卷盘的转动收紧或放松所述拉绳来控制多个拼接壳的拼装以及拆解。[0008] 一较佳技术方案：多个所述拼接壳从上至下分别为第一拼接壳、第二拼接壳、第三拼接壳、第四拼接壳、第五拼接壳，所述拉绳包括第二拉绳，所述第二拉绳的一端依次贯穿过第一拼接壳、第二拼接壳、第三拼接壳、第四拼接壳后与第五拼接壳的内端相连。[0009] 一较佳技术方案：所述第二拼接壳、第三拼接壳、第四拼接壳以及第五拼接壳可通过拼装的方式组成所述模具组件的脚掌处模具。[0010] 一较佳技术方案：所述第二拼接壳设置于模具组件表面与脚后跟的对应处，并且所述第二拼接壳的上侧通过所述转轴与第一拼接壳的左下侧相连。[0011] 一较佳技术方案：所述鞋模还包括第一盖板以及第二盖板，所述第一盖板以及第二盖板分别贴合于第四拼接壳以及第五拼接壳的上下两侧。[0012] 一较佳技术方案：所述拉绳还包括第一拉绳以及第三拉绳，所述第五拼接壳的上下两侧分别设有一通孔，所述第一拉绳和第三拉绳依次贯穿过第一拼接壳、第二拼接壳、第三拼接壳、第四拼接壳后再分别贯穿过第五拼接壳上下两侧的所述通孔后与所述第一盖板以及第二盖板相连。[0013] 一较佳技术方案：所述操控台还包括一气缸，所述第二拼接壳内设有一气囊，所述气囊通过一供气管与所述气缸相连通。[0014] 一种休闲鞋的生产设备的使用方法，[0015] S1：控制收卷盘收卷拉绳，收紧鞋模；[0016] S2：将需要缝合的鞋子套设在模具组件外，进行缝合；[0017] S3：缝合完成后逆转收卷盘，放松拉绳，使模具组件呈松散状后即可取下缝合完成的鞋子。[0018] 本技术方案与背景技术相比，它具有如下优点：[0019] 当收卷盘逆转，第二拉绳松弛时，原本对第五拼接壳的束缚力则会消失，因此，当要将鞋子从模具组件上取下时，拖拽鞋子的动作便会扭动第二拼接壳、第三拼接壳、第四拼接壳与第五拼接壳，使其相互之间松散开，并且随着重力下垂，并且第二拼接壳与第三拼接壳位于鞋模与脚后跟的对应处，因此当其两者分开时，便加大了鞋子与鞋模之间的间隙，从而能够方便鞋子从模具组件上取下。附图说明[0020] 下面结合附图和实施例对本发明作进一步说明。[0021] 图1为本发明的整体结构示意图。[0022] 图2为模具组件收紧时的结构示意图。[0023] 图3为模具组件的立体示意图。[0024] 图4‑6为模具组件松弛时不同角度的结构示意图。[0025] 图7为模具组件松弛时的平面剖视图。[0026] 图中：操控台1、收卷盘11、控制按钮12、模具组件2、第一拼接壳21、第二拼接壳22、第三拼接壳23、第四拼接壳24、第五拼接壳25、第一盖板26、第二盖板27、气囊28、供气管281、夹紧台3、第一拉绳a、第二拉绳b、第三拉绳c。具体实施方式实施例一[0027] 如图1‑7所示，一种休闲鞋的生产设备，包括操控台1、模具组件2、夹紧台3，所述夹紧台3可活动的设于模具组件2的左右两侧，两个夹紧台3分别通过一个推动装置，推动可通过两个夹紧台3分别被推动装置推动对位于中间的模具组件2进行夹紧，并且夹紧台3设有电热丝，在夹紧套在模具组件2上的鞋子时，可加热软化鞋子便于定型，所述模具组件2设于操控台1下侧；所述模具组件2包括鞋模以及拉绳，并且需要缝合的鞋子是套设在鞋模外的，所述操控台1包括收卷盘11驱动收卷盘11转动的电机以及控制按钮12，所述收卷盘11安装在电机的输出轴上，所述控制按钮12控制连接着电机，所述拉绳的一端与鞋模相连，而另一端与收卷盘11相连；所述鞋模包括多个空心的拼接壳，每两个相邻的所述拼接壳之间通过一转轴相连，每两个相邻的所述转轴呈交错设置，所述拉绳贯穿过多个所述拼接壳后与最后一个拼接壳的内端相连；用以通过收卷盘11的转动收紧或放松所述拉绳来控制多个拼接壳的拼装以及拆解，有必要解释的是，上述内容提到的多个拼接壳可以理解为，将一个鞋模分为多个，同时设置为镂空状，并且每两个相邻的鞋模分割体之间通过转轴相连，因此当通过收卷盘11的转动，拉动最后一个拼接壳时，所有的拼接壳便会随着拉绳的收紧的重新聚集拼接，形成用于固定鞋子外形的鞋模，此时便可将需要缝合的鞋子套设在鞋模外，进行缝合，缝合好后通过模具组件2两侧的夹紧台3夹紧，对鞋子进行定型。实施例二[0028] 本实施例与实施例一不同的是，实施例一种的多个所述拼接壳从上至下分别为第一拼接壳21、第二拼接壳22、第三拼接壳23、第四拼接壳24、第五拼接壳25，所述拉绳包括第二拉绳b，所述第二拉绳b的一端依次贯穿过第一拼接壳21、第二拼接壳22、第三拼接壳23、第四拼接壳24后与第五拼接壳25的内端相连，并且所述第二拼接壳22、第三拼接壳23、第四拼接壳24以及第五拼接壳25可通过拼装的方式组成所述模具组件2的脚掌处模具，同时所述第二拼接壳22设置于模具组件2表面与脚后跟的对应处，并且所述第二拼接壳22的上侧通过所述转轴与第一拼接壳21的左下侧相连，而所述第二拼接壳22、第三拼接壳23、第四拼接壳24与第五拼接壳25相互之间均是通过转轴相连，当收卷盘11逆转，第二拉绳b松弛时，原本对第五拼接壳25的束缚力则会消失，因此，当要将鞋子从模具组件2上取下时，拖拽鞋子的动作便会扭动第二拼接壳22、第三拼接壳23、第四拼接壳24与第五拼接壳25，使其相互之间松散开，并且随着重力下垂，并且第二拼接壳22与第三拼接壳23位于鞋模与脚后跟的对应处，因此当其两者分开时，便加大了鞋子与鞋模之间的间隙，从而能够方便鞋子从模具组件2上取下。实施例三[0029] 而本实施例中的所述鞋模还包括第一盖板26以及第二盖板27，所述第一盖板26以及第二盖板27分别贴合于第四拼接壳24以及第五拼接壳25的上下两侧，并且所述拉绳还包括第一拉绳a以及第三拉绳c，所述第五拼接壳25的上下两侧分别设有一通孔，所述第一拉绳a和第三拉绳c依次贯穿过第一拼接壳21、第二拼接壳22、第三拼接壳23、第四拼接壳24后再分别贯穿过第五拼接壳25上下两侧的所述通孔后与所述第一盖板26以及第二盖板27相连，上述中的第一盖板26以及第二盖板27是用于对第四拼接壳24以及第五拼接壳25的固定，使得在收紧拉绳时，可同时收紧第一盖板26以及第二盖板27，通过将两者分别盖设在第四拼接壳24以及第五拼接壳25的上下两端，来对其进行固定，并且所述操控台1还包括一气缸，所述控制按钮12连接着气缸，所述第二拼接壳22内设有一气囊28，所述气囊28通过一供气管281与所述气缸相连通，当收紧拉绳中的第一拉绳a、第二拉绳b、第三拉绳c，完成鞋模的大概拼装后，通过控制气缸顺着供气管281往气囊28内供气，使其膨胀，向外顶起第二拼接壳22，避免第二拼接壳22向内塌陷，同时保证套设在鞋模上的鞋子定型后的美观，并且不会因为鞋子脚后跟处未有物体支撑而导致，鞋子从鞋模上脱落。实施例四[0030] 一种休闲鞋的生产设备的使用方法，控制收卷盘11收卷拉绳，收紧鞋模，并且在收紧鞋模的同时是同时拉动所有拉绳；因此当如实施例三中所述的，第四拼接壳24以及第五拼接壳25的上下两端盖设有第一盖板26以及第二盖板27，并且第一盖板26以及第二盖板27分别通过拉绳中的第一拉绳a、第三拉绳c进行连接，因此在通过收卷盘11将第一拉绳a、第二拉绳b、第三拉绳c进行收紧时，在拼接所述鞋模的同时也会拉动第一盖板26以及第二盖板27，将第一盖板26和第二盖板27盖设在第四拼接壳24以及第五拼接壳25的上下两侧，最终完成整体的鞋模组装，随后便可将需要缝合的鞋子套设在模具组件2外，进行缝合；缝合完成后逆转收卷盘11，放松拉绳，使模具组件2呈松散状后即可取下缝合完成的鞋子。[0031] 以上所述，仅为本发明较佳实施例而已，故不能依此限定本发明实施的范围，即依本发明专利范围及说明书内容所作的等效变化与修饰，皆应仍属本发明涵盖的范围内。

专利地区：安徽

专利申请日期：2022-06-06

专利公开日期：2024-11-12

专利公告号：CN115012126B
