一种一体化污水处理设备发明专利

专利名称：一种一体化污水处理设备

专利类型：发明专利

专利申请号：CN202010874715.5

专利申请（专利权）人：福建省清嵩环保科技有限公司
权利人地址：福建省三明市清流县龙津镇经济开发区城南工业园集美(清流)共建产业园小微双创基地研发楼

专利发明（设计）人：江福钱

专利摘要：本发明涉及水处理设备领域，具体涉及一种一体化污水处理设备，包括箱体，所述箱体的上部分安装有搅拌机构，箱体底部安装有曝气装置，所述箱体的顶端端盖上设置有加药管，箱体的侧部安装有进水口，箱体的底部设置有排污管，位于所述搅拌机构下方且位于所述箱体的中部设置有一个以上的隔水机构，所述隔水机构包括放卷轴、绕设在放卷轴上的隔水片、设于隔水片自由端的移动轴、驱动移动轴移动的螺杆组件以及移动电机，所述隔水片的两侧设置有与所述隔水片相接触的侧部连接片，当所述隔水片完全展开时，所述侧部连接片与所述隔水片相互贴合。本发明应用于医疗、餐饮等各个领域的排污前污水处理。

主权利要求：

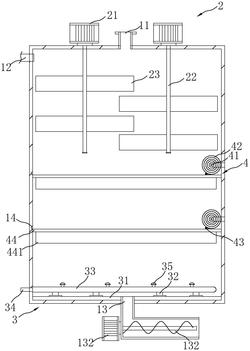

1.一种一体化污水处理设备，包括箱体，其特征在于：所述箱体的上部分安装有用于分散药剂的搅拌机构，箱体底部安装有曝气装置，所述箱体的顶端端盖上设置有加药管，箱体的侧部安装有进水口，箱体的底部设置有排污管，位于所述搅拌机构下方且位于所述箱体的中部设置有一个以上的隔水机构，所述隔水机构包括放卷轴、绕设在放卷轴上的隔水片、设于隔水片自由端的移动轴、驱动移动轴移动的螺杆组件以及移动电机，所述隔水片的两侧设置有与所述隔水片相接触的侧部连接片，当所述隔水片完全展开时，所述侧部连接片与所述隔水片相互贴合；
所述搅拌机构包括设于箱体上端的两个搅拌电机，各所述搅拌电机下端连接有延伸至箱体内的搅拌轴，所述搅拌轴上安装有方形结构的搅拌叶，相邻的搅拌叶交错分布设置。
2.根据权利要求1所述的一体化污水处理设备，其特征在于：所述侧部连接片设于所述隔水片的下端，其靠近箱体内壁的一端设置有用于安装所述侧部连接片的支撑架，当所述隔水片完全展开时，所述隔水片架设在所述支撑架上。
3.根据权利要求2所述的一体化污水处理设备，其特征在于：所述隔水片包括弹性外包覆层以及嵌置在所述弹性外包覆层内的复数根刚性支撑条，各所述刚性支撑条与所述放卷轴、移动轴同轴设置。
4.根据权利要求3所述的一体化污水处理设备，其特征在于：所述隔水机构为两个，分别设于搅拌机构下端位置、以及搅拌机构下端与箱体底部的中间位置。
5.根据权利要求1‑4中任一项权利要求所述的一体化污水处理设备，其特征在于：所述曝气装置包括安装在箱体内底部的底板，所述底板上表面均匀固定安装有若干个支撑柱，若干个所述支撑柱上端固定连接有空气管道，所述空气管道上固定连通有输气管，且所述输气管一端贯穿至所述箱体外，所述空气管道上均匀固定安装有若干个曝气头。
6.根据权利要求1‑4中任一项权利要求所述的一体化污水处理设备，其特征在于：所述排污管呈L型结构，位于其水平段内安装有排污螺杆，排污管外安装有驱动所述排污螺杆转动的排污电机。 说明书 : 一种一体化污水处理设备技术领域[0001] 本发明涉及水处理设备领域，具体涉及一种一体化污水处理设备。背景技术[0002] 污水处理是使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。[0003] 一体化污水处理设备是将一沉池、I、II级接触氧化池、二沉池、污泥池集中一体的设备，并在I、II级接触氧化池中进行鼓风曝气，使接触氧化法和活性污泥法有效的结合起来，同时具备两者的优点，并克服两者的缺点，使污水处理水平进一步提高，碳钢一体化污水处理设备内配有水下曝气，处理污水时，污水从装置顶部流入曝气区，曝气机水下曝气并推流搅动污水，进入的污水很快与原有的混合液充分混合，最大限度地适应进水水质的变化。[0004] 而现有的设备中仍存在的对污水搅拌地不够充分，影响了对污水进行曝气沉淀处理的速度的缺点。发明内容[0005] 因此，本发明提供一种一体化污水处理设备，解决了曝气效果差、沉淀速率低的问题。[0006] 为达到上述目的，本发明是通过以下技术方案实现的：[0007] 一种一体化污水处理设备，包括箱体，所述箱体的上部分安装有搅拌机构，箱体底部安装有曝气装置，所述箱体的顶端端盖上设置有加药管，箱体的侧部安装有进水口，箱体的底部设置有排污管，位于所述搅拌机构下方且位于所述箱体的中部设置有一个以上的隔水机构，所述隔水机构包括放卷轴、绕设在放卷轴上的隔水片、设于隔水片自由端的移动轴、驱动移动轴移动的螺杆组件以及移动电机，所述隔水片的两侧设置有与所述隔水片相接触的侧部连接片，当所述隔水片完全展开时，所述侧部连接片与所述隔水片相互贴合。[0008] 优选的，所述搅拌机构包括设于箱体上端的两个搅拌电机，各所述搅拌电机下端连接有延伸至箱体内的搅拌轴，所述搅拌轴上安装有方形结构的搅拌叶，相邻的搅拌叶交错分布设置。[0009] 优选的，所述侧部连接片设于所述隔水片的下端，其靠近箱体内壁的一端设置有用于安装所述侧部连接片的支撑架，当所述隔水片完全展开时，所述隔水片架设在所述支撑架上。[0010] 优选的，所述隔水片包括弹性外包覆层以及嵌置在所述弹性外包覆层内的复数根刚性支撑条，各所述刚性支撑条与所述放卷轴、移动轴同轴设置。[0011] 优选的，所述隔水机构为两个，分别设于搅拌机构下端位置、以及搅拌机构下端与箱体底部的中间位置。[0012] 优选的，所述曝气装置包括安装在箱体内底部的底板，所述底板上表面均匀固定安装有若干个支撑柱，若干个所述支撑柱上端固定连接有空气管道，所述空气管道上固定连通有输气管，且所述输气管一端贯穿至所述箱体外，所述空气管道上均匀固定安装有若干个曝气头。[0013] 优选的，所述排污管呈L型结构，位于其水平段内安装有排污螺杆，排污管外安装有驱动所述排污螺杆转动的排污电机。[0014] 通过采用前述技术方案，本发明的有益效果是：[0015] 本发明通过设置隔水机构，能够在需要时将箱体分隔呈不同腔室，例如在污水处理药剂通过加药管注入箱体内、曝气装置启动作用、药剂作用后形成大量沉淀等状态下，根据需求改变搅拌机构或曝气机构的作用空间，能够最大限度的提高搅拌、曝气的效果；[0016] 所述隔水机构通过隔水片与侧部连接片相接触，在隔水片完全展开后，隔水片与侧部连接片受水压作用挤压接合，具有一定的隔水作用，将箱体分隔开，形成不同的搅拌区以及曝气区，根据使用需求的不同，可在药剂注入时减小箱体的体积，配合搅拌机构能够使药剂分散均匀；也可在曝气时减少曝气装置的作用体积，分时分段处理内部污水，达到污水充分曝气沉淀的目的。附图说明[0017] 图1为本发明实施例的侧视方向剖视结构示意图；[0018] 图2为本发明实施例另一方向的侧视方向剖视结构示意图；[0019] 图3为本发明实施例隔水片的结构示意图。具体实施方式[0020] 以下将结合具体实施例来详细说明本发明的实施方式，借此对本发明如何应用技术手段来解决技术问题，并达成技术效果的实现过程能充分理解并据以实施。[0021] 实施例[0022] 参考图1及图2，一种一体化污水处理设备，包括箱体1，所述箱体1的上部分安装有搅拌机构2，箱体1底部安装有曝气装置3，所述箱体1的顶端端盖上设置有加药管11，箱体的侧部安装有进水口12，箱体的底部设置有排污管13，位于所述搅拌机构下方且位于所述箱体的中部设置有两个隔水机构4，分别设于搅拌机构2下端位置、以及搅拌机构2下端与箱体1底部的中间位置，所述隔水机构4包括放卷轴41、绕设在放卷轴41上的隔水片42、设于隔水片42自由端的移动轴43、驱动移动轴43移动的螺杆组件以及移动电机(图中未示出)，具体的，所述移动轴43的一端安装在螺杆组件的移动块上，通过移动电机驱动螺杆转动带动移动块实现往复运动；所述隔水片42的两侧设置有与所述隔水片相接触的侧部连接片44，当所述隔水片42完全展开时，所述侧部连接片44与所述隔水片42相互贴合，同时箱体1侧壁上设置有开口槽14，所述移动轴43在隔水片42完全展开后嵌置在所述开口槽14内，开口槽14具有一定的挤压密封及支撑效果；[0023] 本实施例中，所述侧部连接片44设于所述隔水片42的下端，其靠近箱体1内壁的一端设置有用于安装所述侧部连接片44的支撑架441，当所述隔水片42完全展开时，所述隔水片42架设在所述支撑架441上；在水压作用下，隔水片42与侧部连接片44相接支撑架设在支撑架441上；[0024] 同时如图3所示，所述隔水片42包括弹性外包覆层421以及嵌置在所述弹性外包覆层421内的复数根刚性支撑条422，各所述刚性支撑条422与所述放卷轴41、移动轴43同轴设置；这种结构，能够在保证隔水片42可以卷曲的情况下，增大隔水片42的结构刚性，避免水压作用下出现下沉、下凹的情况出现；[0025] 通过设置隔水机构，能够在需要时将箱体分隔呈不同腔室，例如在污水处理药剂通过加药管注入箱体内、曝气装置启动作用、药剂作用后形成大量沉淀等状态下，根据需求改变搅拌机构或曝气机构的作用空间，能够最大限度的提高搅拌、曝气的效果；[0026] 所述隔水机构通过隔水片与侧部连接片相接触，在隔水片完全展开后，隔水片与侧部连接片受水压作用挤压接合，具有一定的隔水作用，将箱体分隔开，形成不同的搅拌区以及曝气区，根据使用需求的不同，可在药剂注入时减小箱体的体积，配合搅拌机构能够使药剂分散均匀；也可在曝气时减少曝气装置的作用体积，分时分段处理内部污水，达到污水充分曝气沉淀的目的；[0027] 需要注意的是，本实施例中所述的隔水机构不是完全水密封状态，但对本设备的使用影响不大；[0028] 本实施例中，所述搅拌机构2包括设于箱体1上端的两个搅拌电机21，各所述搅拌电机21下端连接有延伸至箱体1内的搅拌轴22，所述搅拌轴22上安装有方形结构的搅拌叶23，相邻的搅拌叶23交错分布设置。同时，所述加药管11设于两搅拌电机21之间的箱体上，在药剂加入后，通过搅拌电机21的转动，能够使加入的药剂充分分散开来，与污水内的杂质相接触；[0029] 本实施例中，所述曝气装置3包括安装在箱体1内底部的底板31，所述底板31上表面均匀固定安装有若干个支撑柱32，若干个所述支撑柱32上端固定连接有空气管道33，所述空气管道33上固定连通有输气管34，且所述输气管34一端贯穿至所述箱体1外，所述空气管道33上均匀固定安装有若干个曝气头35。具体的，所述空气管道33呈迂回盘绕设置在箱体1底部，能够充分利用箱体1的内部空间，从而有效地增加了曝气头35的个数，提高曝气效果，同时设置底板31、支撑柱32的结构，能够对曝气头35以及空气管道33进行有效的支撑，提高设备使用的稳定性；同时也避免了沉积物在箱体1底部堆积影响曝气头35的工作；[0030] 本实施例中，所述排污管13呈L型结构，位于其水平段内安装有排污螺杆131，排污管13外安装有驱动所述排污螺杆131转动的排污电机132。设置排污螺杆131以及排污电机132，能够在排污管13内形成一个向外挤出的作用，从而方便处理后污泥的排出。[0031] 尽管结合优选实施方案具体展示和介绍了本发明，但所属领域的技术人员应该明白，在不脱离所附权利要求书所限定的本发明的精神和范围内，在形式上和细节上可以对本发明做出各种变化，均为本发明的保护范围。

专利地区：福建

专利申请日期：2020-08-27

专利公开日期：2024-11-19

专利公告号：CN111924909B
