一种咖啡滴滤机实用新型专利

专利名称：一种咖啡滴滤机

专利类型：实用新型专利

专利申请号：CN202310990045.7

专利申请（专利权）人：惠州市荣光五金电子有限公司
权利人地址：广东省惠州市仲恺高新区陈江街道办事处罗群工业区内

专利发明（设计）人：洪英玉

专利摘要：本申请涉及一种咖啡滴滤机，包括基架和壳体，壳体设置于基架上，壳体设有导水盘和底板，并形成空腔；使用承接板将空腔分为上空腔和下空腔；导水盘设有进水口，并通过水管连接承接板的出水口；水管内穿设有密封轴，密封轴一端设有用于封堵进水口的封堵片，一端延伸至出水口下方；水管内设有用于向密封轴提供复位力的第一弹性复位件；下空腔设有作用于密封轴的顶升组件；基架在壳体下方设有滤杯组件，滤杯组件设有出水口，还安装有过滤件。通过顶升组件使密封轴发生位移，密封轴与水管形成空隙；利用第一弹性复位件将密封轴复位来控制出水量，使用过滤件控制冲泡时间。本申请通过控制咖啡滴滤机的出水量和冲泡时间来提高冲泡咖啡或茶浓度的精准度。

主权利要求：

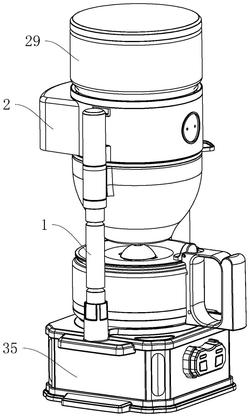

1.一种咖啡滴滤机，包括基架(1)和壳体(2)，所述壳体(2)设置于所述基架(1)上，其特征在于，所述壳体(2)顶部设有导水盘(3)，底部设有底板(4)，所述壳体(2)内部形成空腔；
所述空腔内设有用于将所述空腔分为上空腔和下空腔的承接板(5)；所述导水盘(3)设有进水口(27)，所述承接板(5)设有出水口(28)；所述上空腔内设有水管(6)，所述导水盘(3)的进水口(27)与所述承接板(5)的出水口(28)通过所述水管(6)相连通；所述水管(6)内穿设有密封轴(7)，所述密封轴(7)一端延伸至所述导水盘(3)的进水口(27)上方，并设有用于封堵进水口(27)的封堵片(8)；所述密封轴(7)另一端延伸至所述承接板(5)出水口(28)的下方；所述水管(6)内壁设置有用于向所述密封轴(7)提供复位力的第一弹性复位件(9)；所述下空腔内设有用于驱动所述密封轴(7)发生向上位移的顶升组件；所述基架(1)在所述壳体(2)下方还设有滤杯组件(10)，且所述滤杯组件(10)底部设有出水通道，所述滤杯组件(10)内设置有用于放置冲泡物的过滤件；
所述顶升组件包括设置于所述承接板（5）底部的导水片支架（19）、滑动设置于所述导水片支架（19）内并用于顶升所述密封轴（7）的导水片以及驱动所述导水片（14）往复位移的驱动阀(13)；所述驱动阀(13)的输出端与所述导水片连接，所述驱动阀(13)设置有用于向所述导水片(14)提供复位力的第二弹性复位件(15)；
所述滤杯组件(10)包括设置于所述基架上的杯体(11)和设置于所述杯体(11)内的滤水筒(12)，所述滤水筒(12)底部设有贯穿所述杯体（11）底部的出水通道；所述杯体(11)与所述滤水筒(12)相适配；所述过滤件设置于所述滤水筒(12)内；
所述出水通道内穿设有密封帽(16)，所述密封帽(16)延伸至所述出水通道上方的一端设有用于密封所述出水通道的密封片(17)，所述出水通道下端设有用于向所述密封帽(16)提供复位力的第三弹性复位件(18)；
所述下空腔内还转动设有用于承接从所述水管（6）中流出的水的水漏（20），所述水漏（20）开设有漏水槽（26），所述漏水槽（26）的底部开设有连通所述滤水筒(12)的漏水孔，所述水漏(20)沿所述漏水槽（26）的槽口周向设置有齿轮部（21），所述下空腔内设置有与所述齿轮部（21）啮合的驱动轮（22），所述承接板(5)设置有电机（23），所述电机（23）的输出端与所述驱动轮（22）连接。
2.根据权利要求1所述的一种咖啡滴滤机，其特征在于，所述第一弹性复位件(9)为第一弹簧，所述第一弹簧套设于所述密封轴(7)，所述第一弹簧的一端与所述水管(6)连接，另一端与所述密封轴(7)连接。
3.根据权利要求1所述的一种咖啡滴滤机，其特征在于，所述第二弹性复位件(15)为第二弹簧，所述第二弹簧的一端与所述驱动阀(13)的壳体(2)连接，另一端与所述导水片(14)连接。
4.根据权利要求1所述的一种咖啡滴滤机，其特征在于，所述第三弹性复位件(18)为第三弹簧，所述第三弹簧一端与所述出水通道的下端连接，另一端与所述密封帽(16)连接。
5.根据权利要求1所述的一种咖啡滴滤机，其特征在于：所述上空腔内还设有用于给所述导水盘(3)加热的加热管，所述导水盘(3)上还设有温度传感器(24)。
6.根据权利要求5所述的一种咖啡滴滤机，其特征在于，所述咖啡滴滤机还设置有基座（35），所述基架（1）设置于所述基座（35）上；所述基座（35）上设置有用于接收自所述出水通道流出的冲泡液的接水壶（36）；所述基座（35）还设置有控制电路板和用于对所述接水壶（36）保温的保温板；所述控制电路板分别与所述驱动阀(13)、所述加热管、所述电机（23）、所述温度传感器（24）以及所述保温板连接。 说明书 : 一种咖啡滴滤机技术领域[0001] 本发明涉及咖啡机技术领域，尤其是涉及一种咖啡滴滤机。背景技术[0002] 咖啡滴滤机是生活中的常用电器，然而现在大多的咖啡滴滤机在冲泡咖啡时，咖啡滴滤机出水口直接出水泡咖啡，较难控制咖啡滴滤机水量和冲泡咖啡的时间，进而难以较准确的控制冲泡咖啡的浓度。发明内容[0003] 为了改善现有因较难控制咖啡滴滤机水量和冲泡咖啡的时间，进而难以较准确的控制冲泡咖啡的浓度的问题，本申请提供一种咖啡滴滤机。[0004] 本申请提供的一种咖啡滴滤机，采用如下的技术方案：[0005] 一种咖啡滴滤机，包括基架和壳体，壳体安装于基架上，壳体顶部设有导水盘，底部设有底板，壳体内部形成空腔；空腔内设有用于将空腔分为上空腔和下空腔的承接板；导水盘设有进水口，承接板设有出水口；上空腔内设有水管，导水盘的进水口与承接板的出水口通过水管相连通；水管内穿设有密封轴，密封轴一端延伸至导水盘的进水口上方，并设有用于封堵进水口的封堵片；密封轴另一端延伸至承接板出水口的下方；水管内壁设置有用于向密封轴提供复位力的第一弹性复位件；下空腔内设有用于驱动密封轴发生向上位移的顶升组件；基架在壳体下方还设有滤杯组件，且滤杯组件底部设有出水口；滤杯组件上安装有用于放置冲泡物的过滤件。[0006] 通过采用上述技术方案，当冲泡时，水流从进水口流入至水管内，再从出水口流出至滤杯组件中。为了控制水流落下的速度，因此设置了封堵片来间歇式封堵住进水口。顶升组件使密封轴发生向上的位移，封堵片随之上移并与进水口的口壁之间形成空隙，此时水便能正常流入至滤杯组件中。当顶升组件停止向上驱动密封轴后，第一弹性复位件便会使密封轴回复原位，再次对进水口进行封堵，进而使水流无法下落至滤杯组件中。通过封堵片多次放水和堵水的过程，能实现更精准地调节水流落下的速度。另一方面，使用过滤件控制对冲泡物的冲泡时间进一步进行控制，配合起来以实现对冲泡浓度更精准的调整。[0007] 优选的，所述顶升组件包括设置于所述承接板底部的导水片支架、滑动设置于所述导水片支架内并用于顶升所述密封轴的导水片以及驱动所述导水片往复位移的驱动阀；所述驱动阀的输出端与所述导水片连接，所述驱动阀设置有用于向所述导水片提供复位力的第二弹性复位件。[0008] 通过采用上述技术方案，驱动阀驱动导水片在导水片支架内滑移，以此对密封轴进行顶升，从而达到让水流下落的效果。通过驱动阀和导水片来实现顶升组件，提高实现顶升组件的简易性；使用导水片支架将导水片固定于底板外壁，可以增加导水片的牢固性与滑移时的稳定性。[0009] 优选的，所述第一弹性复位件为第一弹簧，所述第一弹簧套设于所述密封轴，所述第一弹簧的一端与所述水管连接，另一端与所述密封轴连接。[0010] 通过采用上述技术方案，当密封轴被导水片顶升时，弹簧处于被压缩的状态，当驱动阀停止顶升密封轴，弹簧便会回复形变，失去顶升力的密封轴便会在第一弹簧的弹力下被向下推，使封堵片重新封堵进水口。该结构能够以较低的成本和简单的结构实现封堵片的复位功能。[0011] 优选的，所述第二弹性复位件为第二弹簧，所述第二弹簧的一端与所述驱动阀的壳体连接，另一端与所述导水片连接。[0012] 通过采用上述技术方案，当驱动阀驱动导水片移动时，第二弹簧发生形变，当驱动阀的输出端回复时，第二弹簧回复形变，有助于驱动阀输出端稳定地复位，进而使密封轴的顶升控制过程更加稳定。[0013] 优选的，所述滤杯组件包括设置于所述基架上的杯体和设置于所述杯体内的滤水筒，所述滤水筒的底部设有贯穿所述杯体底部的出水通道；所述杯体与所述滤水筒相适配；所述过滤件设置于所述滤水筒内。[0014] 通过采用上述技术方案，从水管内流出的水落入至过滤件中，并浇在冲泡物上，从过滤件内滤出的水便会经出水通道流出，以此得到冲泡后的咖啡饮品或茶饮。[0015] 优选的，所述出水通道内穿设有密封帽，所述密封帽延伸至所述出水通道上方的一端设有用于密封所述出水通道的密封片，所述出水通道下端设有用于向所述密封帽提供复位力的第三弹性复位件。[0016] 通过采用上述技术方案，密封片将滤水筒中的冲泡液聚集起来，当密封帽被顶升时，密封片失去对出水通道的封堵，使得冲泡液从出水通道中流出。当密封帽失去顶升力时，第三弹性件使密封片重新密封出水通道，将冲泡液积蓄在滤水筒中。[0017] 优选的，所述第三弹性复位件为第三弹簧，所述第三弹簧一端与所述出水通道的下端连接，另一端与所述密封帽连接。[0018] 通过采用上述技术方案，当密封帽被顶升时，第三弹簧处于压缩状态，当密封帽失去顶升力时，第三弹簧回复并将密封帽向下推，使密封片重新密封出水通道。该方案以更为简单的结构实现了随时接取冲泡液的功能。[0019] 优选的，所述下空腔内还转动设有用于承接从所述水管中流出的水的水漏，所述水漏开设有漏水槽，所述漏水槽的底部开设有连通所述滤水筒的漏水孔，所述水漏沿所述漏水槽的槽口周向设置有齿轮部，所述下空腔内设置有与所述齿轮部啮合的驱动轮，所述承接板设置有电机，所述电机的输出端与所述驱动轮连接。[0020] 通过采用上述技术方案，水管内的水进入漏水槽内时，电机驱动驱动轮转动，以带动齿轮部转动，进而使漏水槽转动。此时进入到漏水槽26中的水就会通过漏水孔旋转式流出，并对滤杯组件内的冲泡物进行冲泡。水漏旋转出水的这一过程模拟了人工泡茶时的冲泡动作，使得咖啡包或茶包能更充分地被冲泡。[0021] 优选的，所述上空腔内还设有用于给所述导水盘加热的加热管，所述导水盘上还设有温度传感器。[0022] 通过采用上述技术方案，加热管产生的热量会传递给导水盘，导水盘便会对水进行加热。温度传感器用来感应加热温度，便于控制水温。[0023] 优选的，所述咖啡滴滤机还设置有基座，所述基架设置于所述基座上，所述基座上设置有用于接收自出水通道流出的冲泡液的接水壶；所述基架还设置有控制电路板和用于对接水壶保温的保温板；所述控制电路板分别与所述驱动阀、所述加热管、所述电机、所述温度传感器以及所述保温板连接。[0024] 通过采用上述技术方案，接水壶接完冲泡液后，保温板能保持冲泡液温度，便于用户随时饮用。[0025] 综上所述，本申请包括以下至少一种有益技术效果：[0026] 1.通过顶升组件使密封轴发生向上的位移，密封轴与水管形成空隙；再通过第一弹性复位件将密封轴复位来控制出水量，使用过滤件控制对冲泡物的冲泡时间。本申请通过咖啡滴滤机控制出水量来提高冲泡咖啡浓度的精准度。[0027] 2.水漏旋转出水的这一过程模拟了人工泡茶时的冲泡动作，使得咖啡包或茶包能更充分地被冲泡。附图说明[0028] 图1是本申请实施例的整体结构示意图；[0029] 图2是本申请实施的剖视图；[0030] 图3是本申请实施例的整体结构的爆炸图；[0031] 图4是本申请实施例的壳体与蓄水缸和水漏的配合结构的爆炸图；[0032] 图5是本申请实施例的水漏与驱动轮和底板的配合结构的爆炸图；[0033] 图6是本申请实施例的接水壶与滤杯组件的配合结构的爆炸图。[0034] 附图标记说明：1、基架；2、壳体；3、导水盘；4、底板；5、承接板；6、水管；7、密封轴；8、封堵片；9、第一弹性复位件；10、滤杯组件；11、杯体；12、滤水筒；13、驱动阀；14、导水片；15、第二弹性复位件；16、密封帽；17、密封片；18、第三弹性复位件；19、导水片支架；20、水漏；21、齿轮部；22、驱动轮；23、电机；24、温度传感器；25、密封连接件；26、漏水槽；27、进水口；28、出水口；29、蓄水缸；30、滑移槽；31、钩片；32、支撑架；33、凸起部；34、接水口；35、基座；36、接水壶；37、限位凸块；38、限位槽。具体实施方式[0035] 以下结合附图1‑6，对本申请作进一步详细说明。[0036] 本申请实施例公开一种咖啡滴滤机，参照附图1和附图2，咖啡滴滤机包括基座35、设置于基座35上的基架1以及设置于基架1上的壳体2，壳体2位于基架1的顶端。壳体2呈中空设置且两端敞口，壳体2内一体成型有承接板5，承接板5将壳体2内的空间分为上空腔和下空腔，承接板5的中部开设有出水口28，出水口28连通上空腔与下空腔。[0037] 参照附图2，咖啡滴滤机由上至下分别由蓄水缸29部分、用于调节水流速的密封轴7调节部分、旋转出水的水漏20部分、用于冲泡咖啡包或茶包的滤杯组件10部分、承接冲泡液的接水壶36部分以及设置于基座35的控制面板部分。[0038] 参照附图2和附图3，具体的，上空腔内设置有蓄水缸29。具体的，蓄水缸29两端敞口，蓄水缸29的顶端设置有缸盖且底部套设有密封连接件25。密封连接件25呈环状设置且具有弹性，密封连接件25于自身的上下两端各一体成型有卡接部，位于密封连接件25上端的卡接部延伸至蓄水缸29内且与蓄水缸29的内壁紧密抵接以避免漏水。安装槽的槽底一体成型有若干L型卡接件，L型卡接件与密封连接件25下端的卡接部卡接，以将蓄水池固定于安装槽内。[0039] 参照附图3和附图4，蓄水缸29内设有导水盘3，导水盘3设置在密封连接件25内且顶端与密封连接件25的内壁紧密抵接以避免漏水。导水盘3的中心开设有进水口27，进水口27与出水口28同轴设置且通过水管6相连通。[0040] 参照附图4，具体的，水管6呈筒状设置且顶部一体成型有卡接端，卡接端开设有供水流穿过的穿孔，卡接端设置于蓄水缸29内且与进水口27的口壁卡接配合。水管6的另一端与承接板5的出水口28的连接，进而使得导水盘3的进水口27与承接板5的出水口28通过水管6相连通。[0041] 参照附图4，上空腔内设有加热管，加热管位于导水盘3的下方，并贴合导水盘3。加热管用于通过给导水盘3加热进而对蓄水杠的水进行加热；导水盘3上设有温度传感器24；咖啡滴滤机通过温度传感器24获取水温，当水温达到预设温度时，加热管停止加热。[0042] 在本申请实施例中，加热管对蓄水杠的水加热温度范围在95‑100℃之间。[0043] 参照附图4，下空腔的腔壁一体成型有若干固定柱，固定柱底部开设有螺孔，壳体2的底部设置有底板4，底板4开设有与螺孔对应的穿孔，螺孔与穿孔通过螺栓螺接，以将底板4固定于壳体2的底部。[0044] 参照附图4，底板4的下方转动设置有用于放置咖啡包或茶包的滤杯组件10，底板4开设有通口，通口使自水管6落下的水能落入滤杯组件中。为了更好地控制水管6的落水速度，进而更精准地控制冲泡的咖啡或茶的浓度，因此在水管6内可升降设置有密封轴7。[0045] 参照附图4，具体的，密封轴7的一端延伸至导水盘3进水口27的上方，并套设有用于封堵进水口27的封堵片8；密封轴7的另一端延伸至出水口28处并一体成型有锥型部，锥型部的尖端朝下设置并穿出于出水口28。封堵片8与密封轴7相配合将水管6的上端封堵，从而实现对蓄水缸29的水不往下流入上空腔的水管6中。水管6内设置有第一弹性复位件9，本实施例中，本实施例中，第一弹性复位件9为套设于密封轴7的第一弹簧，第一弹簧的两端分别与锥型部和卡接端连接。[0046] 参照附图4，下空腔内设有驱动密封轴7向上位移的顶升组件，顶升组件包括设置于承接板5底部的导水片支架19、滑动设置于导水片支架19内并用于顶升密封轴7的导水片14，以及驱动导水片14往复位移的驱动阀13。[0047] 参照附图4，导水片14支架一体成型有凸起面与固定面，固定部设置于凸起面的两侧并与承接板5通过螺栓固定连接，凸起面与承接板5之间形成有供导水片穿过的滑移槽30，滑移槽30与导水片滑移配合。导水片一端与驱动阀13固定连接，另一端开设有腰型孔，腰型孔的内壁一体成型有钩片31，钩片31弯折的部分为弧形过渡设置并靠近锥型部。[0048] 参照附图4，驱动阀13的输出端套设有用于向导水片14提供复位力的第二弹性复位件15，本实施例中，第二弹性复位件15为第二弹簧，第二弹簧的一端与驱动阀13连接，另一端与导水片连接。[0049] 当驱动阀13驱动导水片在导水片支架19内滑移以使钩片31向靠近锥型部的方向移动时，钩片31逐渐抵压锥型部并将锥型部向上推动，此时密封轴7向上移动，带动封堵片8远离进水口27，从而使水管6与密封轴7之间形成出水空隙；当水管6与密封轴7形成出水空隙后，蓄在蓄水缸29里的水就会自出水空隙进入水管6内。此时，第一弹性复位件9处于被压缩的状态，第二弹性复位件15处于被拉伸的状态。当驱动阀13的输出端回复，第二弹性复位件15回复形变，以更稳定地驱动导水片回复原位，同时使钩片31也随之回复并不再顶升住锥型部。失去钩片31的顶升力后，第一弹性复位件9便会自动回复形变以此将锥型部向下推，从而使得密封轴7向下移动，进而使封堵片8封堵住进水口27，使蓄水缸29的水不再进入到水管6中。[0050] 参照附图5，下空腔内还转动设置有用于承接从水管6中流出的水的水漏20。具体的，底板4的通口的口壁向下延伸设置并一体成型有支撑架32，水漏20转动设置于支撑架32上。水漏20开设有漏水槽26，漏水槽26的槽底均匀开设有若干漏水孔，水通过漏水孔落入至过滤组件内。水漏20的外壁周向设置并一体成型有齿轮部21。底板4上固定设置有电机23，电机23的输出端套设有与齿轮部21互相啮合的驱动轮22。驱动轮22的半径小于齿轮部21的半径。[0051] 当蓄水缸29里的水通过水管6进入漏水槽26内时，电机23驱动驱动轮22转动，以带动齿轮部21转动，进而使漏水槽26转动。此时进入到漏水槽26中的水就会通过漏水孔旋转式流出，并对滤杯组件内的咖啡包或茶包进行冲泡。水漏20旋转出水的这一过程模拟了人工泡茶时的冲泡动作，使得咖啡包或茶包能更充分地被冲泡。[0052] 参照附图6，滤杯组件10包括杯体11和滤水筒12，杯体11设于基架1一侧，且位于底板4的下方；杯体11可以绕基架1进行转动；在基架1另一侧上设有滤杯组件10的限位凸块37，在杯体11上设与该限位凸块37相适配的限位槽38，杯体11通过限位凸块37和限位槽38配合使用对滤杯组件10进行转动限位。[0053] 参照附图6，杯体11底部设有出水孔，滤水筒12底部设有出水通道；出水通道穿设于出水孔内并与出水孔的孔壁抵接以避免漏水。杯体11与滤水筒12相适配；过滤件安装于滤水筒12内。本申请实施例中设置有多种规格的过滤件，以适应用户不同的冲泡需求。不同的过滤件对应的滤孔大小不同，滤孔越大，滤水的速度就会越大，反之，滤水的速度则越小。[0054] 在本实施例中，过滤件上可以设有滤孔堵片，该滤孔堵片通过封堵滤孔来实现在冲泡时选择用于滤水的滤孔数量，进一步地来控制对冲泡物的冲泡时间，进而控制冲泡浓度。[0055] 例如，冲泡咖啡时，需要使用咖啡过滤件来盛装咖啡包，咖啡过滤件的滤孔根据咖啡所需的冲泡时间对应设置。冲泡茶包时需使用泡茶对应的过滤件，比如冲泡红茶时所需的时间比绿茶要久，因此可用滤孔堵片来封堵部分滤孔，减缓水落下至滤水筒的速度，便可使红茶包更充分地浸泡在水中，提高了冲泡浓度。[0056] 参照附图6，出水通道内设置有弹性封堵冲泡液流出的密封帽16，基座35上卡接设置有用于承接至出水通道内滤出的冲泡液的接水壶36。[0057] 参照附图6，具体的，出水通道内穿设有密封帽16，密封帽16呈倒立的伞状设置且远离伞状部的一端穿设有用于密封出水通道的密封片17，密封片17位于出水通道的上方；滤水筒12设置有第三弹性复位件18，本实施例中，第三弹性复位件18为第三弹簧，第三弹簧套设与密封帽16上，第三弹簧的两端分别与出水通道的底部以及密封帽16连接。[0058] 参照附图6，接水壶36包括壶盖和壶体，壶盖上设有一凸起部33，该凸起部33开设有连通出水通道和壶体内的空腔的接水口34。当接水壶36卡接设置于基座35上时，凸起部33顶升密封帽16，使密封帽16发生向上位移，第三弹簧发生形变。密封帽16上移后，密封片与滤水筒12底部的出水通道形成空隙，冲泡液从滤水筒12底部的水通道穿过接水口34进入壶体内；当凸起部33不作用于密封帽16时，第三弹簧恢复基本形态，密封帽16进行复位，使得密封帽16对滤水筒12底部的出水通道密封。[0059] 在本实施例中，基座顶部设有保温板，基座内开设有腔室，腔室内安装有控制电路板，控制电路板通过导线分别与顶升组件、加热管、电机以及温度传感器相连；[0060] 具体的，控制电路板在对一次使用咖啡滴滤机时，控制电路板就会接收到冲泡指令，该冲泡指令包括冲泡物信息和冲泡物需要冲泡的时间等等；控制电路板可以控制驱动阀驱动导水片顶升密封轴做12次顶升动作，循环开启封堵片五秒和关闭七秒的动作来控制出水量对冲泡物进行冲泡。控制电路板控制驱动阀动作时，向驱动阀提供10‑12V电压；驱动阀不动作时，驱动阀两端的电压范围在7‑8V。当控制电路板根据温度传感器获取蓄水杠的水温后，控制电路板进一步的根据冲泡指令和水温来控制驱动阀的开启/关闭动作。[0061] 在本实施例中，当控制电路板接收到对接水壶的水进行保温的指令时，保温板根据该保温的指令对接水壶里的水进行保温处理，在实际应用中，保温板对接水壶的水加热至80‑90℃之间。[0062] 在本申请实施例中，壳体内形成的空腔可以是圆柱型，也可以是正方体型，还可以是长方体型，此处不做具体限定。[0063] 在本申请实施例中，漏水槽的形状可以是“Y”型凸起部，也可以是“+”型凸起部，还可以是“L”型结构，具体此处不做具体限定。[0064] 在本申请实施例中，可以是通过电磁阀和导水片实现顶升组件，也可以使用气缸来实现顶升组件，具体此处不做具体限定。[0065] 在本申请实施例中，密封轴可以是下端部是锥型的密封轴，也可以是下端部是圆形的密封轴，还可以是端部任一实用型的密封轴，具体此处不做具体限定。[0066] 本申请的实施原理为：当冲泡时，预先根据要冲泡的咖啡包或茶包来选用对应的过滤件，将过滤件放置滤水筒内，再将咖啡包或茶包放入过滤件后便可启动设备。设备启动后，驱动阀间歇式驱动导水片顶升密封轴7向上移动，带动封堵片8远离进水口27，从而使水管6与密封轴7之间形成出水空隙；当水管6与密封轴7形成出水空隙后，蓄水缸29里的水就会自出水空隙进入水管6内。水管6内的水流入漏水槽26中，漏水槽26在电机23的驱动下不停旋转，因此水便会随着水漏20旋转下落，充分地浇在咖啡包或茶包上，再不断落入至漏水槽26中。[0067] 当冲泡一定时间后，漏水槽26中积蓄了部分冲泡液，此时将接水壶36卡接至基座35上，凸起部33顶升密封帽，并使接水口34与出水通道连通。密封帽16上移后，密封片与滤水筒12底部的出水通道形成空隙，冲泡液从滤水筒12底部的水通道穿过接水口34进入壶体。当接完所有的冲泡液后，便可拆下接水壶36进行饮用。[0068] 本申请通过顶升组件间歇式顶升设置在水管6内的密封轴7，以使蓄水缸29内的水间歇式下落，使出水量的控制更加精准。同时通过配合不同的过滤件来实现对不同冲泡包的冲泡时长控制，最终使得冲泡后的浓度控制更加准确。[0069] 以上均为本申请的较佳实施例，并非依此限制本申请的保护范围，故：凡依本申请的结构、形状、原理所做的等效变化，均应涵盖于本申请的保护范围之内。

专利地区：广东

专利申请日期：2023-08-07

专利公开日期：2024-11-22

专利公告号：CN116982845B
