可在水下模块化更换滑环的转环实用新型专利

专利名称：可在水下模块化更换滑环的转环

专利类型：实用新型专利

专利申请号：CN202010330423.5

专利申请（专利权）人：安徽光纤光缆传输技术研究所(中国电子科技集团公司第八研究所)
权利人地址：安徽省淮南市山南新区洛河大道68号

专利发明（设计）人：方格,陆兆辉,陈群,周丰

专利摘要：一种可在水下模块化更换滑环的转环，包括：转环本体，所述转环本体具有一安装槽，所述安装槽两端分别贯穿所述转环本体侧壁，用于目标滑环安装在所述安装槽内；第一连接件，所述第一连接件与所述转环本体可拆卸连接，且可以与目标滑环外壳可拆卸连接；转环空心轴，具有一轴体，所述轴体与所述转环本体可转动连接，且所述轴体一端伸入所述安装槽内；海缆孔，所述海缆孔贯穿所述轴体，与所述安装槽连通，另一端贯穿所述轴体。本实施例使用时，仅仅通过拆卸第一连接件就可实现目标滑环的拆卸，拆卸过程中不会影响锚链的正常使用，因此工作人员可以在水下直接更换目标滑环，无需将锚链脱出水面，难度低、成本小、周期短。

主权利要求：

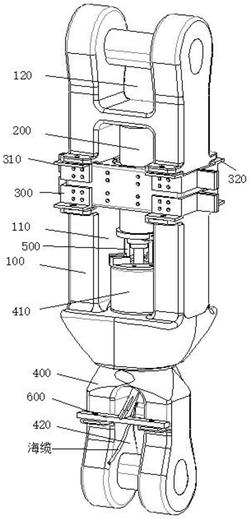

1.一种可在水下模块化更换滑环的转环，其特征在于，包括：
转环本体(100)，所述转环本体(100)具有一安装槽(110)，所述安装槽(110)两端分别贯穿所述转环本体(100)侧壁，用于目标滑环(200)安装在所述安装槽(110)内；
第一连接件(300)，所述第一连接件(300)与所述转环本体(100)可拆卸连接，且可以与目标滑环(300)外壳可拆卸连接；
转环空心轴(400)，具有一轴体(410)，所述轴体(410)与所述转环本体(100)可转动连接，且所述轴体(410)一端伸入所述安装槽(110)内；
海缆孔(700)，所述海缆孔贯穿所述轴体(410)，与所述安装槽(110)连通，另一端贯穿所述轴体(410)。
2.根据权利要求1所述的可在水下模块化更换滑环的转环，其特征在于，所述第一连接件(300)包括：第一子连接件(310)，与所述转环本体(100)一侧可拆卸连接，且与所述目标滑环(300)外壳可拆卸连接；
第二子连接件(320)，与所述转环本体(100)与所述第一连接件相对一侧可拆卸连接，且与所述目标滑环(200)外壳可拆卸连接。
3.根据权利要求2所述的可在水下模块化更换滑环的转环，其特征在于，还包括：连接机构(500)，所述连接机构(500)连接目标滑环(200)的转子与所述轴体(410)。
4.根据权利要求3所述的可在水下模块化更换滑环的转环，其特征在于，所述连接机构(500)包括：第二连接件(510)，一端与所述目标滑环(200)的转子，且目标滑环(200)的转轴与轴体(410)的转轴位于同一直线上：连接槽(520)，设置在所述轴体(520)与所述目标滑环(200)相对的一端上，所述第二连接件(510)一端可插入所述连接槽(520)中，且所述第二连接件(510)与所述连接槽(520)间隙配合。
5.根据权利要求4所述的可在水下模块化更换滑环的转环，其特征在于，所述转环空心轴(400)具有：第二连接孔(420)，所述第二连接孔贯穿所述转环空心轴(400)，所述第二连接孔(420)用于与相邻转环连接，所述海缆孔远离所述安装槽一端与所述第二连接孔(420)连接；
第一限位件(430)，所述第一限位件(430)垂直于所述轴体转轴，且挡第一限位件(430)两端分别与所述第二连接孔(420)相对的两个侧壁连接。
6.根据权利要求5所述的可在水下模块化更换滑环的转环，其特征在于，所述第二连接孔(420)与长度方向垂直的中心面不穿过所述第一限位件(430)。
7.根据权利要求6所述的可在水下模块化更换滑环的转环，其特征在于，包括:第一夹具(600)，用于夹持海缆，与所述转环空心轴(400)可拆卸连接，且位于所述转环空心轴(400)与所述第一限位件(430)相背离一侧，且与所述第一限位件(430)位于同一平面。
8.根据权利要求7所述的可在水下模块化更换滑环的转环，其特征在于，包括：光电滑环，所述光电滑环上设置有法兰，且法兰与轴体转轴垂直，所述第一连接子件与所述第二连接相对侧设置有与法兰相配合的安装孔。
9.根据权利要求1所述的可在水下模块化更换滑环的转环，其特征在于，所述转环本体(100)包括：第三连连接孔(120)，贯穿所述转环本体，且与所述安装槽(110)不连通，用于与相邻转环连接。 说明书 : 可在水下模块化更换滑环的转环技术领域[0001] 本发明涉及一种水下探测装置，尤其是涉及一种可在水下模块化更换滑环的转环。背景技术[0002] 定点海洋观测系统中通常选用承力光电转环，实现海缆经过锚链旋转节点位置时光电信号的动态传输，使用时，光电转环作为锚链中的一个连接环使用，连接锚链上与其相邻的转环。承力光电转环外部金属壳体即承重又对内部光电滑环进行水密性防护。[0003] 目前在的光电转环，是将滑环与转环做成整体不可拆卸的结构，但在实际应用中滑环属于精密仪器，极易受到损坏，造成整个有线传输系统失效，目前滑环损坏时，维修人员必须将锚链拉出水面对整个转环更换，由于锚链较重，一般为上百公斤，因此维修工作开展起来难度大、成本高、周期长。发明内容[0004] 本发明的目的在于克服现有技术中滑环维修时必须更换整个转环的技术问题，提供一种可在水下模块化更换滑环的转环。[0005] 为实现上述技术目的，达到上述技术效果，本发明是通过以下技术方案实现：[0006] 一种可在水下模块化更换滑环的转环，包括：[0007] 转环本体，所述转环本体具有一安装槽，所述安装槽两端分别贯穿所述转环本体侧壁，用于目标滑环安装在所述安装槽内；[0008] 第一连接件，所述第一连接件与所述转环本体可拆卸连接，且可以与目标滑环外壳可拆卸连接；[0009] 转环空心轴，具有一轴体，所述轴体与所述转环本体可转动连接，且所述轴体一端伸入所述安装槽内；[0010] 海缆孔，所述海缆孔贯穿所述轴体，与所述安装槽连通，另一端贯穿所述轴体。[0011] 本发明所述的可在水下模块化更换滑环的转环，其中，所述第一连接件包括：[0012] 第一子连接件，与所述转环本体一侧可拆卸连接，且与所述目标滑环外壳可拆卸连接；[0013] 第二子连接件，与所述转环本体与所述第一连接件相对一侧可拆卸连接，且与所述目标滑环外壳可拆卸连接。[0014] 本发明所述的可在水下模块化更换滑环的转环，其中，还包括：[0015] 连接机构，所述连接机构连接目标滑环的转子与所述轴体。[0016] 本发明所述的可在水下模块化更换滑环的转环，其中，所述连接机构包括：[0017] 第二连接件，一端与所述目标滑环的转子，且目标滑环的转轴与轴体的转轴位于同一直线上：[0018] 连接槽，设置在所述轴体与所述目标滑环相对的一端上，所述第二连接件一端可插入所述连接槽中，且所述第二连接件与所述连接槽间隙配合。[0019] 本发明所述的可在水下模块化更换滑环的转环，其中，所述转环空心轴具有：[0020] 第二连接孔，所述第二连接孔贯穿所述转环空心轴，所述第二连接孔用于与相邻转环连接，所述海缆孔远离所述安装槽一端与所述第二连接孔连接；[0021] 第一限位件，所述第一限位件垂直于所述轴体转轴，且挡第一限位件两端分别与所述第二连接孔相对的两个侧壁连接。[0022] 本发明所述的可在水下模块化更换滑环的转环，其中，所述第二连接孔与长度方向垂直的中心面不穿过所述第一限位件。[0023] 本发明所述的可在水下模块化更换滑环的转环，其中，包括:[0024] 第一夹具，用于夹持海缆，与所述转环空心轴可拆卸连接，且位于所述转环空心轴与所述第一限位件相背离一侧，且与所述第一限位件位于同一平面。[0025] 本发明所述的可在水下模块化更换滑环的转环，其中，包括：[0026] 光电滑环，所述光电滑环上设置有法兰，且法兰与轴体转轴垂直，所述第一连接子件与所述第二连接相对侧设置有与法兰相配合的安装孔。[0027] 本发明所述的可在水下模块化更换滑环的转环，其中，所述转环本体包括：[0028] 第三连连接孔，贯穿所述转环本体，且与所述安装槽不连通，用于与相邻转环连接。[0029] 与现有技术相比，本发明的有益效果是：[0030] 本实施例使用时，通过第一连接件可以将目标滑环安装到安装槽中，海缆通过海缆孔与目标滑环连接，实现光电通讯，目标滑环损坏时，拆卸第一连接件，将第一连接件分别与目标滑环与转环本体进行拆卸，拆卸完成后，可以将目标滑环从安装槽中取出，实现对目标滑环的连接，仅仅通过拆卸第一连接件就可实现目标滑环的拆卸，拆卸过程中不会影响锚链的正常使用，因此工作人员可以在水下直接更换目标滑环，无需将锚链脱出水面，难度低、成本小、周期短；同时目标滑环与转环非一体设计，可以避免目标滑环收到锚链的拉扯力而损坏。附图说明[0031] 图1为本发明提供的一种实施例立体视图；[0032] 图2为图1实施例的左视图；[0033] 图3为图2的A‑A剖视图；[0034] 图4为图1实施例的主视图；[0035] 图5为本发明提供的去除目标滑环后实施例立体视图；[0036] 图6为图5实施例的主视图；[0037] 图7为图6的A‑A剖视图；[0038] 图8为本发明实施例第一连接子件立体视图；[0039] 图9为本发明提供的滑环主视图。具体实施方式[0040] 请参阅图1‑9所示，本领域技术人员应理解的是，在本发明的揭露中，术语“上”、“下”、“一端”、“另一端”等指示的方位或位置关系是基于附图所示的方位或位置关系，其仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此上述术语不能理解为对本发明的限制。[0041] 需要说明的是，目前在的光电转环，是将滑环与转环做成整体不可拆卸的结构，但在实际应用中滑环属于精密仪器，极易受到损坏，造成整个有线传输系统失效，目前滑环损坏时，维修人员必须将锚链拉出水面对整个转环更换，由于锚链较重，一般为上百公斤，因此维修工作开展起来难度大、成本高、周期长。[0042] 基于此，本实施例提供一种可在水下模块化更换滑环的转环，包括：[0043] 转环本体100，转环本体100具有一安装槽110，安装槽110两端分别贯穿转环本体100侧壁，用于目标滑环200安装在安装槽110内；[0044] 第一连接件300，第一连接件300与转环本体100可拆卸连接，且可以与目标滑环300外壳可拆卸连接；[0045] 转环空心轴400，具有一轴体410，轴体410与转环本体100可转动连接，且轴体410一端伸入安装槽110内；[0046] 海缆孔700，海缆孔贯穿轴体410，与安装槽110连通，另一端贯穿轴体410。[0047] 本实施例使用时，如图1‑2所示，通过第一连接件100可以将目标滑环安装到安装槽中，海缆通过海缆孔500与目标滑环连接，实现光电通讯，目标滑环损坏时，拆卸第一连接件，将第一连接件分别与目标滑环与转环本体进行拆卸，拆卸完成后，可以将目标滑环从安装槽中取出，实现对目标滑环的连接，仅仅通过拆卸第一连接件就可实现目标滑环的拆卸，拆卸过程中不会影响锚链的正常使用，因此工作人员可以在水下直接更换目标滑环，无需将锚链脱出水面，难度低、成本小、周期短；同时目标滑环与转环非一体设计，可以避免目标滑环收到锚链的拉扯力而损坏。[0048] 需要说明的是，目标滑环为需要安装到安装槽与拆卸的光电滑环，目标滑环可以采用防水设计，此为现有技术，不作描述，海缆与目标滑环连接时可以采用水下湿插拔连接器，水下湿插拔连接器可以在水下拆卸或者安装，光路或者电路仍然可以联通。[0049] 在一些实施例中，第一连接件300包括：[0050] 第一子连接件310，与转环本体100一侧可拆卸连接，且与目标滑环300外壳可拆卸连接；[0051] 第二子连接件320，与转环本体100与第一连接件相对一侧可拆卸连接，且与目标滑环200外壳可拆卸连接。[0052] 通过第一连接子件310与第二连接子件320可以在安装槽两侧将目标滑环进行固定，对目标幻化的固定更加牢固；[0053] 如图1、图9所示，目标滑环为圆柱状，上端为圆柱为滑环壳体，底部为滑环转子，滑环壳体上设置有法兰，法兰与滑环壳体中心轴垂直，第一子连接件、第二连接子件中部具有一突出部，可以伸入到安装槽中，突出部顶部为与法兰配合的半圆形，通过顶部突出的半圆形顶部开设螺孔，螺孔与法兰孔相配合，通过螺钉实现突出部顶部与法兰的连接连接处，可以设置与法兰配合的凹槽，将法兰放置在凹槽内，通过螺钉连接，可以更好的对法兰与突出进行找正，第一连接子件与第二连接子件的突出部配合在一起可以将法兰两侧进行固定，如果采用两个法兰，则第一连接子件与第二连接子件，上下两端分别设置突出部，此时凹槽可以将法兰分别设置在上端突出部的上侧与下端突出部的下侧，更加方便安装，在突出部与法兰之间还可以设置垫圈，垫圈起到保护与紧固的作用。[0054] 如图8所示，第一连接子件、第二连接子件侧壁设安装孔，转环本体上连接一安装板，安装板上开设螺孔与滑环焊接，通过螺孔及螺钉与第一连接子件连接，为了牢固连接，安装板设置八个，每四个对应第一连接子件或者第二连接子件，第连接件与第二连接子件两端还连接有加固件，第一连接子件子件与第二连接子件安装完成后，加固件将转环本体包裹在内，既对转环本体进行保护，起加固作用。[0055] 需要说明的是，转环本体与转环空心轴会发生相对转动，为了防止海缆变形，在一些实施例中，还包括：[0056] 连接机构500，连接机构500连接目标滑环200的转子与轴体410。[0057] 连接机构连接目标滑环200底部的转子与轴体，转环空心轴转动时，轴体转动，轴体转动带动目标滑环转子转动，进而实现轴体与滑环转子的相对静止，避免海缆变形。[0058] 在一些实施例中，连接机构500包括：[0059] 第二连接件510，一端与目标滑环200的转子，且目标滑环200的转轴与轴体410的转轴位于同一直线上：[0060] 连接槽520，设置在轴体520与目标滑环200相对的一端上，第二连接件510一端可插入连接槽520中，且第二连接件510与连接槽520间隙配合。[0061] 如图1、图9所示目标滑环的转子位于目标滑环的底部，轴体转动时，连接槽侧壁带动第二连接件转动，进而带动目标滑环的转子转动，第二连接件510与连接槽520间隙配合，可以在滑环转子或者滑环由于锚链本身的作用力导致滑环变形时，起到缓冲的作用；[0062] 需要说明的是，可以在轴体上连接一个拨盘，在拨盘上做连接槽520与第二连恶疾件对应，第二连接件可以采用拨杆。[0063] 在一些实施例中，转环空心轴400具有：[0064] 第二连接孔420，第二连接孔贯穿转环空心轴400，第二连接孔420用于与相邻转环连接，海缆孔远离安装槽一端与第二连接孔420连接；[0065] 第一限位件430，第一限位件430垂直于轴体转轴，且挡第一限位件430两端分别与第二连接孔420相对的两个侧壁连接。[0066] 第二连接诶孔420可以用于转环与相邻转环连接，同时第一限位件430可以避免相邻转环挤压损坏海缆[0067] 在一些实施例中，第二连接孔420与长度方向垂直的中心面不穿过第一限位件430。[0068] 第一限位件不处于第二连接孔的中心时，可以对海缆进行保护，轴体一般位于第二连接孔中心且海缆孔位于轴体的中心，因此第一限位件处于第二连接孔的中轴时，海缆可以由足够大的弯曲半径，必要时实现弯曲。.[0069] 在一些实施例中，包括:[0070] 第一夹具600，用于夹持海缆，与转环空心轴400可拆卸连接，且位于转环空心轴400与第一限位件430相背离一侧，且与第一限位件430位于同一平面。[0071] 海缆通过湿插拔连接器，一般海缆连接湿插拔连接插头，插座设置在滑环转子上，与滑环转子连接以后，海缆孔也可以使湿插拔连接器通过，湿插拔连接器放置到安装槽中，由经过海缆孔及第二连接孔，最后连接到第一夹具600上之后连接到后续的连接件将，第一夹具600固定并且保护海缆，夹具可以采用海缆夹具即可，此为现有技术。[0072] 在一些实施例中，包括：[0073] 光电滑环，光电滑环上设置有法兰，且法兰与轴体410转轴垂直，第一连接子件与第二连接相对侧设置有与法兰相配合的安装孔。[0074] 光电滑环为目标滑环，可以与第一连接子件及第二连接子件一起设计。[0075] 在一些实施例中，转环本体100包括：[0076] 第三连连接孔120，贯穿转环本体，且与安装槽110不连通，用于与相邻转环连接。[0077] 第三连接孔120用于与相邻转环连接。[0078] 需要说明的是，滑环体也设置有海缆连接，因与本发明无关并且本发明不会影响滑环壳体的海缆连接与连接头，因此不作说明。[0079] 以上所述的实施方式仅仅是对本发明的优选实施方式进行描述，并非对本发明的范围进行限定，在不脱离本发明设计精神的前提下，本领域普通技术人员对本发明的技术方案做出的各种变形和改进，均应落入本发明权利要求书确定的保护范围内。

专利地区：安徽

专利申请日期：2020-04-24

专利公开日期：2024-11-22

专利公告号：CN111766665B
