一种光照培养箱结构发明专利

专利名称：一种光照培养箱结构

专利类型：发明专利

专利申请号：CN202410879159.9

专利申请（专利权）人：力辰邦西仪器(绍兴)有限公司
权利人地址：浙江省绍兴市越城区稽山街道城东个私园浦江路2号B楼4层415室

专利发明（设计）人：沈林斌

专利摘要：本发明提供一种光照培养箱结构，该光照培养箱结构，包括温控光照总成机构、箱体组件、玻璃、翻门、导入机构和多个安装架组件。所述箱体组件与温控光照总成机构电性连接，所述翻门可拆卸式铰接在箱体组件正面，所述玻璃设置在翻门上。该光照培养箱结构，通过设置的温控光照总成机构、箱体组件、玻璃、翻门、导入机构和多个安装架组件相互配合。使得本发明可以让培养皿的底面通过插入倾斜条将培养皿一侧顶起，进而让出空间，方便人员伸入箱体组件深处拿去培养皿，大大方便人员的使用。同时该倾斜条还可以作为箱体组件正面的固定抓手，进而让传统箱体最多只能让三个面进行拿取的方式升级为四个面均可拿取。

主权利要求：

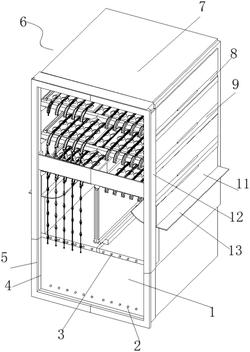

1.一种光照培养箱结构，其特征在于：包括温控光照总成机构（1）、箱体组件（6）、玻璃（4）、翻门（5）、导入机构（28）和多个安装架组件（14），所述箱体组件（6）与温控光照总成机构（1）电性连接，所述翻门（5）可拆卸式铰接在箱体组件（6）正面，所述玻璃（4）设置在翻门（5）上，所述箱体组件（6）包括框架体（7）、纵向滑道（12）和多个翻板（9），所述框架体（7）设置在温控光照总成机构（1）的顶部，所述框架体（7）的侧面开设有多个开槽（8），所述翻板（9）铰接在开槽（8）上，所述纵向滑道（12）设置在框架体（7）的正面，所述翻门（5）可拆卸式铰接在纵向滑道（12）上，多个安装架组件（14）等间距设置在框架体（7）内，所述导入机构（28）滑动配合在纵向滑道（12）上；
所述安装架组件（14）包括U型支架（19）、滑动托座（25）、安装板（18）和多个弧形导向滑槽座（10），所述滑动托座（25）设置在框架体（7）侧面，所述U型支架（19）滑动配合在滑动托座（25）上，所述U型支架（19）与开槽（8）相对应，所述安装板（18）设置在U型支架（19）内，所述安装板（18）比U型支架（19）的长度长，多个弧形导向滑槽座（10）可拆卸式卡接在U型支架（19）的正面；所述安装架组件（14）还包括电磁吸附夹具（17）、第一驱动滑块（16）和滑动滑道（15），所述滑动滑道（15）沿着安装板（18）左右方向设置在安装板（18）上，所述第一驱动滑块（16）滑动配合在滑动滑道（15）上，所述电磁吸附夹具（17）设置在第一驱动滑块（16）上，所述U型支架（19）远离第一驱动滑块（16）的一端上开设有底斜面（34）；
所述安装架组件（14）还包括多个带有磁性的支撑板（35）和波纹连接套（45），多个支撑板（35）通过波纹连接套（45）相连，所述支撑板（35）设置在安装板（18）上，所述支撑板（35）与电磁吸附夹具（17）磁性相连，所述支撑板（35）上设置有多个瓶槽（36），相邻两个所述支撑板（35）上的两个瓶槽（36）上设置有培养皿；
所述导入机构（28）包括横向滑道（29）、副驱动滑块（30）、两个第二驱动滑块（27）和多个推动机构（37），所述第二驱动滑块（27）滑动配合在纵向滑道（12）的内侧，所述横向滑道（29）设置在两个第二驱动滑块（27）之间，所述副驱动滑块（30）滑动配合在横向滑道（29）上，多个推动机构（37）等间距设置在副驱动滑块（30）上，多个推动机构（37）与多个弧形导向滑槽座（10）一一对应；所述导入机构（28）还包括插块（39）、环扣（33）、多个梭形凸块（31）和塑料连接条（32），多个梭形凸块（31）通过塑料连接条（32）相互连接，所述插块（39）设置在位于最高处的塑料连接条（32）的一端，所述环扣（33）设置在位于最低处的塑料连接条（32）的一端，还包括多个第一卡头（2）和第二卡头（3），多个第一卡头（2）等间距设置在温控光照总成机构（1）的正面，多个第二卡头（3）等间距设置在框架体（7）的正面底边，所述插块（39）分别与弧形导向滑槽座（10）、波纹连接套（45）的端口相对应；
所述推动机构（37）还包括限位驱动座（38）、第一驱动铰接座（40）、连杆（41）和传感器（42），所述限位驱动座（38）设置在副驱动滑块（30）上，所述限位驱动座（38）设置在副驱动滑块（30）上，所述梭形凸块（31）与限位驱动座（38）联动连接，所述第一驱动铰接座（40）设置在副驱动滑块（30）的顶部边缘，所述连杆（41）设置在第一驱动铰接座（40）的输出端上，电磁吸头（43）设置在连杆（41）的一端上，所述传感器（42）设置在电磁吸头（43）上，所述传感器（42）与插块（39）相对应，所述梭形凸块（31）的远离弧形导向滑槽座（10）的一面设置有一侧高另一侧低的侧斜面（26），所述塑料连接条（32）具有支撑性，可将梭形凸块（31）挺起。
2.根据权利要求1所述的一种光照培养箱结构，其特征在于：还包括主铰接座（24）、顶板滑道（22）、两个带有磁性的电动伸缩板（23）、两个驱动轴座（20）和主驱动滑块（21），所述顶板滑道（22）设置在框架体（7）的底部内壁上，两个主驱动滑块（21）对称滑动配合在顶板滑道（22）上，所述电动伸缩板（23）通过驱动轴座（20）设置在主驱动滑块（21）上，所述主铰接座（24）设置在两个电动伸缩板（23）的顶部，所述电动伸缩板（23）与U型支架（19）上的底斜面（34）相对应，所述电动伸缩板（23）与支撑板（35）相互吸引。
3.根据权利要求2所述的一种光照培养箱结构，其特征在于：还包括两个翻板二（11）和弧形连接滑道座（13），所述翻板二（11）铰接在位于最低处的开槽（8）上，所述弧形连接滑道座（13）设置在框架体（7）侧面，所述弧形连接滑道座（13）与翻板二（11）相对应，所述弧形连接滑道座（13）与电动伸缩板（23）的侧表面相对应。
4.根据权利要求3所述的一种光照培养箱结构，其特征在于：所述侧斜面（26）上开设有开口（44），所述电动伸缩板（23）为三段式活动板，三段式活动板为瓦片状伸缩方式。 说明书 : 一种光照培养箱结构技术领域[0001] 本发明涉及培养设备技术领域，具体为一种光照培养箱结构。背景技术[0002] 对微生物样品进行采样到测定过程中，往往要求较高的时效性和其他条件，运输过程中的光照、稳定性都需要维持在一个较为稳定的规定水平上因此人们发明了用于放置样品的培养箱。[0003] 如中国专利公开了“一种光照培养箱结构”(专利号：CN202010591903.7)，该专利旨在提供一种培养瓶安装稳定性好，以减少运输过程中震动对培养箱内样品产生的影响；同时还可以对各培养瓶提供相互独立的光照条件，以适应不同微生物的光照培养需要的光照培养箱结构。它包括箱体，箱体内设有支架，支架顶部设有安装平板；若干培养瓶；若干光照培养结构，光照培养结构包括设置在安装平板的上表面上的限位孔、设置在限位孔的内侧面上的环形安装槽、设置在环形安装槽内的充气密封圈、设置在安装平板的下表面上的培养桶、设置在培养桶的内底面上的支撑凸台、设置在支撑凸台的顶面上的触发开关、设置在培养桶的内侧面上的光照灯、位于培养桶下方的竖向缸体。[0004] 然而传统的土培培养皿，由于其样品数量大，因此往往导致其储存箱的深度较深。人员在拿去最里面的培养皿十分困难。而且传统的培养储存箱一般在搬运过程中，是人员一般是对箱体的两侧和背面进行抓取，而箱体正面由于其设置的玻璃柜门往往不能受力，因此传统储存箱最多三个人分别位于三面来搬运。大大不方便人员的使用。发明内容[0005] (一)解决的技术问题[0006] 针对现有技术的不足，本发明提供了一种光照培养箱结构。[0007] (二)技术方案[0008] 为实现以上目的，本发明通过以下技术方案予以实现：一种光照培养箱结构，包括温控光照总成机构、箱体组件、玻璃、翻门、导入机构和多个安装架组件。所述箱体组件与温控光照总成机构电性连接，所述翻门可拆卸式铰接在箱体组件正面，所述玻璃设置在翻门上，所述箱体组件包括框架体、纵向滑道和多个翻板。所述框架体设置在温控光照总成机构的顶部，所述框架体的侧面开设有多个开槽，所述翻板铰接在开槽上。所述纵向滑道设置在框架体的正面，所述翻门可拆卸式铰接在纵向滑道上。多个安装架组件等间距设置在框架体内，所述导入机构滑动配合在纵向滑道上。[0009] 优选的，所述安装架组件包括U型支架、滑动托座、安装板和多个弧形导向滑槽座。所述滑动托座设置在框架体侧面，所述U型支架滑动配合在滑动托座上。所述U型支架与开槽相对应，所述安装板设置在U型支架内，所述安装板比U型支架的长度长。多个弧形导向滑槽座可拆卸式卡接在U型支架的正面。[0010] 优选的，所述安装架组件还包括电磁吸附夹具、第一驱动滑块和滑动滑道。所述滑动滑道沿着安装板左右方向设置在安装板上，所述第一驱动滑块滑动配合在滑动滑道上。所述电磁吸附夹具设置在第一驱动滑块上，所述U型支架远离第一驱动滑块的一端上开设有底斜面。[0011] 优选的，所述安装架组件还包括多个带有磁性的支撑板和波纹连接套。多个支撑板通过波纹连接套相连，所述支撑板设置在安装板上。所述支撑板与电磁吸附夹具磁性相连，所述支撑板上设置有多个瓶槽。相邻两个所述支撑板上的两个瓶槽上设置有培养烧杯。[0012] 优选的，还包括主铰接座、顶板滑道、两个带有磁性的电动伸缩板、两个驱动轴座和主驱动滑块。所述顶板滑道设置在框架体的底部内壁上，两个主驱动滑块对称滑动配合在顶板滑道上。所述电动伸缩板通过驱动轴座设置在主驱动滑块上，所述主铰接座设置在两个电动伸缩板的顶部。所述电动伸缩板与U型支架上的底斜面相对应。所述电动伸缩板与支撑板相互吸引。[0013] 优选的，还包括两个翻板二和弧形连接滑道座。所述翻板二铰接在位于最低处的开槽上，所述弧形连接滑道座设置在框架体侧面。所述弧形连接滑道座与翻板二相对应，所述弧形连接滑道座与电动伸缩板的侧表面相对应。[0014] 优选的，所述导入机构包括横向滑道、副驱动滑块、两个第二驱动滑块和多个推动机构。所述第二驱动滑块滑动配合在纵向滑道的内侧，所述横向滑道设置在两个第二驱动滑块之间。所述副驱动滑块滑动配合在横向滑道上，多个推动机构等间距设置在副驱动滑块上。多个推动机构与多个弧形导向滑槽座一一对应。[0015] 优选的，所述所述导入机构还包括插块、环扣、多个梭形凸块和塑料连接条。多个梭形凸块通过塑料连接条相互连接，所述插块设置在位于最高处的塑料连接条的一端。所述环扣设置在位于最低处的塑料连接条的一端，还包括多个第一卡头和第二卡头。多个第一卡头等间距设置在温控光照总成机构的正面，多个第二卡头等间距设置在框架体的正面底边。所述插块分别与弧形导向滑槽座、波纹连接套的端口相对应。[0016] 优选的，所述推动机构还包括限位驱动座、第一驱动铰接座、连杆和传感器。所述限位驱动座设置在副驱动滑块上，所述限位驱动座设置在副驱动滑块上。所述梭形凸块与限位驱动座联动连接，所述第一驱动铰接座设置在副驱动滑块的顶部边缘。所述连杆设置在第一驱动铰接座的输出端上，所述电磁吸头设置在连杆的一端上。所述传感器设置在电磁吸头上，所述传感器与插块相对应。[0017] 优选的，所述梭形凸块的远离弧形导向滑槽座的一面设置有一侧高另一侧低的侧斜面。所述侧斜面上开设有开口，所述电动伸缩板为三段式活动板，三段式活动板为瓦片状伸缩方式。所述塑料连接条具有支撑性，可将梭形凸块挺起。[0018] (三)有益效果[0019] 本发明提供了一种光照培养箱结构。具备以下有益效果：[0020] 1、该光照培养箱结构，通过设置的温控光照总成机构、箱体组件、玻璃、翻门、导入机构和多个安装架组件相互配合。使得本发明可以让培养皿的底面通过插入倾斜条将培养皿一侧顶起，进而让出空间，方便人员伸入箱体组件深处拿去培养皿，大大方便人员的使用。同时该倾斜条还可以作为箱体组件正面的固定抓手，进而让传统箱体最多只能让三个面进行拿取的方式升级为四个面均可拿取。附图说明[0021] 图1为本发明第一立体图；[0022] 图2为本发明第二立体图；[0023] 图3为本发明第三立体图；[0024] 图4为本发明第四立体图；[0025] 图5为本发明第一局部部件立体图；[0026] 图6为本发明第二局部部件立体图；[0027] 图7为本发明第三局部部件立体图；[0028] 图8为本发明图6中A处放大图。[0029] 图中：1温控光照总成机构、2第一卡头、3第二卡头、4玻璃、5翻门、6箱体组件、7框架体、8开槽、9翻板、10弧形导向滑槽座、11翻板二、12纵向滑道、13弧形连接滑道座、14安装架组件、15滑动滑道、16第一驱动滑块、17电磁吸附夹具、18安装板、19U型支架、20驱动轴座、21主驱动滑块、22顶板滑道、23电动伸缩板、24主铰接座、25滑动托座、26侧斜面、27第二驱动滑块、28导入机构、29横向滑道、30副驱动滑块、31梭形凸块、32塑料连接条、33环扣、34底斜面、35支撑板、36瓶槽、37推动机构、38限位驱动座、39插块、40第一驱动铰接座、41连杆、42传感器、43电磁吸头、44开口、45波纹连接套。具体实施方式[0030] 本发明实施例提供一种光照培养箱结构，如图1‑8所示，包括温控光照总成机构1、箱体组件6、玻璃4、翻门5、导入机构28和多个安装架组件14。箱体组件6与温控光照总成机构1电性连接，翻门5可拆卸式铰接在箱体组件6正面，玻璃4设置在翻门5上，箱体组件6包括框架体7、纵向滑道12和多个翻板9。框架体7设置在温控光照总成机构1的顶部，框架体7的侧面开设有多个开槽8，翻板9铰接在开槽8上。纵向滑道12设置在框架体7的正面，翻门5可拆卸式铰接在纵向滑道12上。多个安装架组件14等间距设置在框架体7内，导入机构28滑动配合在纵向滑道12上。[0031] 安装架组件14包括U型支架19、滑动托座25、安装板18和多个弧形导向滑槽座10。滑动托座25设置在框架体7侧面，U型支架19滑动配合在滑动托座25上。U型支架19与开槽8相对应，安装板18设置在U型支架19内，安装板18比U型支架19的长度长。多个弧形导向滑槽座10可拆卸式卡接在U型支架19的正面。[0032] 安装架组件14还包括电磁吸附夹具17、第一驱动滑块16和滑动滑道15。滑动滑道15沿着安装板18左右方向设置在安装板18上，第一驱动滑块16滑动配合在滑动滑道15上。电磁吸附夹具17设置在第一驱动滑块16上，U型支架19远离第一驱动滑块16的一端上开设有底斜面34。[0033] 安装架组件14还包括多个带有磁性的支撑板35和波纹连接套45。多个支撑板35通过波纹连接套45相连，支撑板35设置在安装板18上。支撑板35与电磁吸附夹具17磁性相连，支撑板35上设置有多个瓶槽36。相邻两个支撑板35上的两个瓶槽36上设置有培养烧杯。[0034] 还包括主铰接座24、顶板滑道22、两个带有磁性的电动伸缩板23、两个驱动轴座20和主驱动滑块21。顶板滑道22设置在框架体7的底部内壁上，两个主驱动滑块21对称滑动配合在顶板滑道22上。电动伸缩板23通过驱动轴座20设置在主驱动滑块21上，主铰接座24设置在两个电动伸缩板23的顶部。电动伸缩板23与U型支架19上的底斜面34相对应。电动伸缩板23与支撑板35相互吸引。[0035] 还包括两个翻板二11和弧形连接滑道座13。翻板二11铰接在位于最低处的开槽8上，弧形连接滑道座13设置在框架体7侧面。弧形连接滑道座13与翻板二11相对应，弧形连接滑道座13与电动伸缩板23的侧表面相对应。[0036] 导入机构28包括横向滑道29、副驱动滑块30、两个第二驱动滑块27和多个推动机构37。第二驱动滑块27滑动配合在纵向滑道12的内侧，横向滑道29设置在两个第二驱动滑块27之间。副驱动滑块30滑动配合在横向滑道29上，多个推动机构37等间距设置在副驱动滑块30上。多个推动机构37与多个弧形导向滑槽座10一一对应。[0037] 导入机构28还包括插块39、环扣33、多个梭形凸块31和塑料连接条32。多个梭形凸块31通过塑料连接条32相互连接，插块39设置在位于最高处的塑料连接条32的一端。环扣33设置在位于最低处的塑料连接条32的一端，还包括多个第一卡头2和第二卡头3。多个第一卡头2等间距设置在温控光照总成机构1的正面，多个第二卡头3等间距设置在框架体7的正面底边。插块39分别与弧形导向滑槽座10、波纹连接套45的端口相对应。[0038] 推动机构37还包括限位驱动座38、第一驱动铰接座40、连杆41和传感器42。限位驱动座38设置在副驱动滑块30上，限位驱动座38设置在副驱动滑块30上。梭形凸块31与限位驱动座38联动连接，第一驱动铰接座40设置在副驱动滑块30的顶部边缘。连杆41设置在第一驱动铰接座40的输出端上，电磁吸头43设置在连杆41的一端上。传感器42设置在电磁吸头43上，传感器42与插块39相对应。[0039] 梭形凸块31的远离弧形导向滑槽座10的一面设置有一侧高另一侧低的侧斜面26。侧斜面26上开设有开口44，电动伸缩板23为三段式活动板，三段式活动板为瓦片状伸缩方式。塑料连接条32具有支撑性，可将梭形凸块31挺起。[0040] 工作原理：使用时，首先当人员需要对本发明进行清理时，先确认箱体内没有培养皿，接着控制两个主驱动滑块21相互远离，接着控制电动伸缩板23伸出，让主铰接座24与多个U型支架19上的底斜面34接触并对U型支架19进行挤压，迫使U型支架19从推开翻板9从开槽8推出。进而让人员从箱体组件6外对U型支架19进行清理。而由于U型支架19与安装板18长短不同，因此安装板18与电动伸缩板23之间形成缝隙，该缝隙与支撑板35相对应。接着控制第一驱动滑块16沿着U型支架19移动，此时电磁吸附夹具17推动瓶槽36向该缝隙移动，当支撑板35推入电动伸缩板23时，此时电磁吸附夹具17分离，电动伸缩板23呈瓦片堆叠式，即高处活动板压在低处活动板的外侧，此时支撑板35沿着电动伸缩板23顺利滑到电动伸缩板23的底端，因此在支撑板35下滑让多个支撑板35沿着电动伸缩板23下滑同时由于电动伸缩板23与支撑板35相互吸引，保证支撑板35沿着电动伸缩板23表面移动，接着支撑板35沿着弧形连接滑道座13移动出外侧。完成对多个支撑板35的快速拆卸。[0041] 人员需要进行搬运时，可以将翻门5拆卸下来，接着控制横向滑道29在纵向滑道12的位置，根据需要让环扣33套在第一卡头2或者第二卡头3上，人员可以通过抓握梭形凸块31上的开口44，进而让箱体组件6四个面都可以安排人员进行搬运。同时在放下时，由于设置有多个不同高度的梭形凸块31，人员可以逐步放下箱体组件6。大大降低搬运难度同时方便人员控制在箱体组件6放下时与地面的接触力度。[0042] 当人员需要拿去深处的培养皿时，通过控制第二驱动滑块27沿着纵向滑道12移动到指定位置，接着控制副驱动滑块30沿着驱动轴座20移动相应的U型支架19，并于U型支架19上的弧形导向滑槽座10对齐，接着控制限位驱动座38将插块39上推，同时电磁吸头43推动插块39让其插入弧形导向滑槽座10中，接着控制限位驱动座38继续工作，插块39沿着弧形导向滑槽座10并插入波纹连接套45中，当梭形凸块31与培养皿底部接触时，由于设置侧斜面26为一侧高一侧低，进而让培养皿发生倾斜。让出空间，方便拿取。[0043] 综上，该光照培养箱结构，通过设置的温控光照总成机构1、箱体组件6、玻璃4、翻门5、导入机构28和多个安装架组件14相互配合。使得本发明可以让培养皿的底面通过插入倾斜条将培养皿一侧顶起，进而让出空间，方便人员伸入箱体组件6深处拿去培养皿，大大方便人员的使用。同时该倾斜条还可以作为箱体组件6正面的固定抓手，进而让传统箱体最多只能让三个面进行拿取的方式升级为四个面均可拿取。

专利地区：浙江

专利申请日期：2024-07-02

专利公开日期：2024-11-29

专利公告号：CN118599630B
