一种用于油料作物的多重筛分装置发明专利

专利名称：一种用于油料作物的多重筛分装置

专利类型：发明专利

专利申请号：CN202411122338.4

专利申请（专利权）人：江苏长生缘食品有限公司
权利人地址：江苏省连云港市赣榆区赣马镇官河村连香家园西1号

专利发明（设计）人：王媛,王善忠,王议颉,王议莹

专利摘要：本发明涉及油料作物筛分技术领域，具体地说，涉及一种用于油料作物的多重筛分装置。其包括分筛桶本体，分筛桶本体的中部形成过筛通道，分筛桶本体的顶端连接有入料管，过筛通道的内腔底端开设有出料孔，过筛通道的内部安装有筛网组，过筛通道的中部设置有过筛机构，过筛机构包括分流组件和装配组件。本发明利用分流组件，结合其底端安装的装配组件，实现了对油料作物进行分流过筛的效果，分流组件在对油料作物进行吹动分流的同时，还能够对油料作物进行吹动烘干，通过装配组件，还能够实现对二次过筛后的油料作物进行导流，一方面提升了分流组件的运行稳定性，另一方面便于油料作物集中出料，提升分筛整体运行效果。

主权利要求：

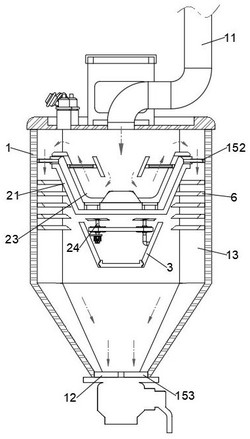

1.一种用于油料作物的多重筛分装置，包括分筛桶本体（1），所述分筛桶本体（1）的中部形成过筛通道（13），所述分筛桶本体（1）的顶端连接有用于辅助需要进行过筛的油料作物进行入腔过筛的入料管（11），所述过筛通道（13）的内腔底端开设有出料孔（12），其特征在于：所述过筛通道（13）的内部安装有筛网组（15），所述筛网组（15）包括两个第一筛网（151）、两个第二筛网（152）和第三筛网（153），所述第三筛网（153）安装在出料孔（12）的内部，所述过筛通道（13）的中部设置有过筛机构（14），所述过筛机构（14）能够辅助油料作物进行分流过筛，减少筛网组（15）过筛堵塞的情况；
所述过筛机构（14）包括分流组件（2）和装配组件（3），所述装配组件（3）在带动分流组件（2）运转分流的同时，还能够对二重过筛的油料作物进行下料导流，所述分流组件（2）能够对油料作物进行干燥除杂；
所述分流组件（2）包括安装在过筛通道（13）内部的中控板（21），所述中控板（21）的中部固定连接有缓流台（22），所述缓流台（22）与入料管（11）靠近过筛通道（13）的一端为对齐状态，两个所述第一筛网（151）均安装在中控板（21）的中部，两个所述第一筛网（151）与中控板（21）之间均形成干燥仓（23），两个所述干燥仓（23）的内腔底端均安装有透板（25），两个所述透板（25）的另一端均设置有分流扇组（24），两个所述第二筛网（152）分别安装在中控板（21）的左右两侧；
所述装配组件（3）包括安装在过筛通道（13）内部的两个导流板（31），两个所述导流板（31）均位于中控板（21）的底部，所述分流扇组（24）由两个烘干扇（241）构成，且烘干扇（241）的底部均固定连接有齿轮件（33），相邻两个齿轮件（33）之间通过传动件（32）连接，两个导流板（31）之间形成防护腔（34）；
两个所述第一筛网（151）远离中控板（21）的一侧均安装有侧撑板（4），所述侧撑板（4）用于对干燥仓（23）的侧端进行辅助封堵；
所述过筛通道（13）的两侧内壁均固定连接有多个斜向疏导板（6），多个所述斜向疏导板（6）在对油料作物进行导向引流的同时，还能够减少油料作物粘黏在过筛通道（13）的内壁。
2.根据权利要求1所述的用于油料作物的多重筛分装置，其特征在于：所述防护腔（34）远离分流扇组（24）的一端设置有盛物板（5），所述盛物板（5）的两端与两个导流板（31）为滑动连接，所述分筛桶本体（1）的外壁开设有除杂孔（52），所述除杂孔（52）的内部密封安装有清灰门（51）。
3.根据权利要求1所述的用于油料作物的多重筛分装置，其特征在于：所述第一筛网（151）、第二筛网（152）和第三筛网（153）的筛孔尺寸均不相同。 说明书 : 一种用于油料作物的多重筛分装置技术领域[0001] 本发明涉及油料作物筛分技术领域，具体地说，涉及一种用于油料作物的多重筛分装置。背景技术[0002] 在现如今的农业和油脂生产领域，追求高品质、高效率的油料加工一直是不懈的目标，而在这一过程中，油料作物的分筛环节发挥着至关重要的作用；[0003] 油料作物分筛用于提升油料作物的纯净度，为后续加工提供优质原料，从而保障油脂的品质，随着技术的不断进步和市场需求的日益增长，油料作物多重分筛应运而生；[0004] 在油料作物在收获和储存过程中，部分油料作物的表面孔隙或细胞结构容易吸附空气中的水分子（如油菜籽、大豆等作物），导致油料作物在分筛时处于潮湿状态，油料作物潮湿时进行分筛在一定程度上会降低筛分效果、增加杂质残留，且油料作物在筛分加工中，由于油料作物的物理特性和处理量的增加，很容易造成过筛堵塞，导致筛分效率低下，影响整体生产进度，鉴于此，我们提出一种用于油料作物的多重筛分装置。发明内容[0005] 本发明的目的在于提供一种用于油料作物的多重筛分装置，以解决上述背景技术中提出的问题。[0006] 为实现上述目的，本发明目的在于，提供了一种用于油料作物的多重筛分装置，包括分筛桶本体，所述分筛桶本体的中部形成过筛通道，所述分筛桶本体的顶端连接有用于辅助需要进行过筛的油料作物进行入腔过筛的入料管，所述过筛通道的内腔底端开设有出料孔，所述过筛通道的内部安装有筛网组，所述筛网组包括两个第一筛网、两个第二筛网和第三筛网，所述第三筛网安装在出料孔的内部；[0007] 所述过筛通道的中部设置有过筛机构，所述过筛机构能够辅助油料作物进行分流过筛，减少筛网组过筛堵塞的情况；[0008] 所述过筛机构包括分流组件和装配组件，所述装配组件在带动分流组件运转分流的同时，还能够对二重过筛的油料作物进行下料导流，所述分流组件能够对油料作物进行干燥除杂。[0009] 作为本技术方案的进一步改进，所述分流组件包括安装在过筛通道内部的中控板，所述中控板的中部固定连接有缓流台，所述缓流台与入料管靠近过筛通道的一端为对齐状态，两个所述第一筛网均安装在中控板的中部，两个所述第一筛网与中控板之间均形成干燥仓，两个所述干燥仓的内腔底端均安装有透板，两个所述透板的另一端均设置有分流扇组，两个所述第二筛网分别安装在中控板的左右两侧。[0010] 作为本技术方案的进一步改进，所述装配组件包括安装在过筛通道内部的两个导流板，两个所述导流板均位于中控板的底部，所述分流扇组由两个烘干扇构成，且烘干扇的底部均固定连接有齿轮件，相邻两个齿轮件之间通过传动件连接，两个导流板之间形成防护腔。[0011] 作为本技术方案的进一步改进，两个所述第一筛网远离中控板的一侧均安装有侧撑板，所述侧撑板用于对干燥仓的侧端进行辅助封堵。[0012] 作为本技术方案的进一步改进，所述防护腔远离分流扇组的一端设置有盛物板，所述盛物板的两端与两个导流板为滑动连接，所述分筛桶本体的外壁开设有除杂孔，所述除杂孔的内部密封安装有清灰门。[0013] 作为本技术方案的进一步改进，所述过筛通道的两侧内壁均固定连接有多个斜向疏导板，多个所述斜向疏导板在对油料作物进行导向引流的同时，还能够减少油料作物粘黏在过筛通道的内壁。[0014] 作为本技术方案的进一步改进，所述第一筛网、第二筛网和第三筛网的筛孔尺寸均不相同。[0015] 与现有技术相比，本发明的有益效果：[0016] 1、该用于油料作物的多重筛分装置中，通过设置在分筛桶本体内部的筛网组，且筛网组由第一筛网、第二筛网和第三筛网构成，使得油料作物可进行多重过筛，一方面提高油料作物的纯净度，保障后续榨油的品质和口感，另一方面可以更精准地将油料作物按照颗粒大小、饱满程度等进行分级，便于根据不同等级采取针对性的加工处理方式；[0017] 2、该用于油料作物的多重筛分装置中，利用设置在过筛通道中部的分流组件，结合其底端安装的装配组件，实现了对油料作物进行分流过筛的效果，通过分流，均匀地分配油料作物进行过筛，降低了大量物料同时涌向筛网组造成的拥堵的情况，提高了筛分效率，减少筛网组堵塞还能有效降低因堵塞造成的物料堆积和挤压，减少油料作物破损和变形的情况；[0018] 3、该用于油料作物的多重筛分装置中，分流组件在对油料作物进行吹动分流的同时，还能够对油料作物进行吹动烘干，能有效降低油料作物的含水量，减少在分筛过程中因水分导致的物料粘连和堵塞筛网，提高了分筛效率和精度；[0019] 4、该用于油料作物的多重筛分装置中，通过装配组件，还能够实现对二次过筛后的油料作物进行导流，一方面提升了分流组件的运行稳定性，另一方面便于油料作物集中出料，提升分筛整体运行效果。附图说明[0020] 图1为本发明的整体结构示意图；[0021] 图2为本发明的清灰门开启结构示意图；[0022] 图3为本发明的盛物板抽动结构示意图；[0023] 图4为本发明的分筛桶本体拆分结构示意图；[0024] 图5为本发明的油料作物分筛流程图；[0025] 图6为本发明的分筛桶本体内部结构示意图；[0026] 图7为本发明的分流扇组转动结构示意图。[0027] 图中各个标号意义为：[0028] 1、分筛桶本体；11、入料管；12、出料孔；13、过筛通道；14、过筛机构；15、筛网组；151、第一筛网；152、第二筛网；153、第三筛网；[0029] 2、分流组件；21、中控板；22、缓流台；23、干燥仓；24、分流扇组；241、烘干扇；25、透板；[0030] 3、装配组件；31、导流板；32、传动件；33、齿轮件；34、防护腔；[0031] 4、侧撑板；[0032] 5、盛物板；51、清灰门；52、除杂孔；[0033] 6、斜向疏导板。具体实施方式[0034] 下面将结合本发明中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。实施例[0035] 请参阅图1‑图2所示，本实施例目的在于，提供了一种用于油料作物的多重筛分装置，包括分筛桶本体1，分筛桶本体1的中部形成过筛通道13，分筛桶本体1的顶端连接有用于辅助需要进行过筛的油料作物进行入腔过筛的入料管11，过筛通道13的内腔底端开设有出料孔12，过筛通道13的内部安装有筛网组15，筛网组15包括两个第一筛网151、两个第二筛网152和第三筛网153，第三筛网153安装在出料孔12的内部；[0036] 过筛通道13的中部设置有过筛机构14，过筛机构14能够辅助油料作物进行分流过筛，减少筛网组15过筛堵塞的情况；[0037] 过筛机构14包括分流组件2和装配组件3，装配组件3在带动分流组件2运转分流的同时，还能够对二重过筛的油料作物进行下料导流，分流组件2能够对油料作物进行干燥除杂，分筛桶本体1的表面开设有用对过筛过程进行实时查看的观察窗。[0038] 需要注意的是：第一筛网151的筛孔大于第二筛网152的筛孔，第二筛网152的筛孔大于第三筛网153的筛孔，第一筛网151和第二筛网152可通过开启分筛桶本体1的盖板进行清理，第三筛网153可从出料孔12处进行拆卸清理（第三筛网153为卡接安装在出料孔12的内部，采用现有技术进行卡接安装，在此不做赘述）。[0039] 首先对分流组件2的具体结构进行公开，分流组件2包括安装在过筛通道13内部的中控板21，中控板21的中部固定连接有缓流台22，缓流台22与入料管11靠近过筛通道13的一端为对齐状态，两个第一筛网151均安装在中控板21的中部，两个第一筛网151与中控板21之间均形成干燥仓23，两个干燥仓23的内腔底端均安装有透板25，两个透板25的另一端均设置有分流扇组24，两个第二筛网152分别安装在中控板21的左右两侧。参阅图四并结合图五所示，在需要进行过筛的油料作物从入料管11处进入到过筛通道13的内部时，会直接落在中控板21中部安装的缓流台22处，通过缓流台22，可辅助油料作物左右分流，此时，启动分流扇组24，穿过透板25对进入到两个干燥仓23内部的油料作物进行吹动，在吹动的过程中，油料作物浮动在干燥仓23的内部，实现了对油料作物进行吹动烘干的效果；[0040] 同时，利用分流扇组24的吹动，可辅助油料作物穿过第一筛网151进行初步过筛，穿过第一筛网151的油料作物在吹动的状态下结合惯性会落在第二筛网152处进行二次过筛，将油料作物进行分流过筛，降低了大量物料同时涌向筛网组15造成的拥堵的情况，提高了筛分效率，减少筛网组15堵塞还能有效降低因堵塞造成的物料堆积和挤压，减少油料作物破损和变形的情况。[0041] 其次对装配组件3的具体结构进行公开，装配组件3包括安装在过筛通道13内部的两个导流板31，两个导流板31均位于中控板21的底部，分流扇组24由两个烘干扇241构成，且烘干扇241的底部均固定连接有齿轮件33，相邻两个齿轮件33之间通过传动件32连接，两个导流板31之间形成防护腔34。通过安装在中控板21底部的两个导流板31，且两个导流板31的斜面与中控板21外侧壁为相对平行的状态，使得经过第二筛网152的油料作物更便于落入过筛通道13的内腔底部，进行三重过筛，利用两个导流板31之间形成的防护腔34，可对分流扇组24进行辅助防护，提升分流扇组24的运行稳定性；[0042] 参阅图七，分流扇组24包括两个烘干扇241，两个烘干扇241的底端均固定连接有齿轮件33，且两个齿轮件33均与传动件32啮合连接，在其中一个齿轮件33通过电机转动时，带动传动件32运行，从而令另一个齿轮件33随之转动，实现两个烘干扇241同速启动的效果，对分流的两组油料作物同速烘干和过筛，同速过筛有助于维持设备运行的稳定性和平衡性，减少因速度差异导致的设备振动和磨损，且此方式有效地利用分筛桶本体1的空间和产能，降低出现一组物料过筛过快或过慢而造成的资源浪费或生产延误的情况，其中，传动件32可采用链条结构。[0043] 在油料作物在干燥仓23内部吹动烘干及进行初步过筛时，油料作物会浮动在干燥仓23内，因此，为了降低油料作物分散在过筛通道13内部的情况，两个第一筛网151远离中控板21的一侧均安装有侧撑板4，侧撑板4用于对干燥仓23的侧端进行辅助封堵。结合图六所示，两个侧撑板4分别安装在第一筛网151远离中控板21的一端，两个侧撑板4与第一筛网151配合，可对干燥仓23的侧端进行辅助封堵，有效地降低了油料作物在吹动干燥或进行第一次过筛时飞溅幅度较大的情况。[0044] 由于透板25可进行风力传输，使得其内部有细密的孔洞，若油料作物中含有细小的杂质，很容易穿过透板25落在防护腔34的内部，因此，为了减少细小杂质影响油料作物整体过滤的情况，防护腔34远离分流扇组24的一端设置有盛物板5，盛物板5的两端与两个导流板31为滑动连接，分筛桶本体1的外壁开设有除杂孔52，除杂孔52的内部密封安装有清灰门51。[0045] 改进之处在于：参阅图三可知，防护腔34远离分流扇组24的一端滑动设有盛物板5，分筛桶本体1的表面开设有除杂孔52，且盛物板5的安装位置与除杂孔52对齐，在分筛桶本体1运行一段时间后，可将清灰门51开启，使得盛物板5内的灰尘可通过除杂孔52进行清洁，提升分筛桶本体1整体的运行情况。[0046] 在油料作物经过第二筛网152后，需要再次进入到过筛通道13的内部进行末次过筛，而过筛通道13的内壁为相对光滑状态，油料作物与内壁之间的平滑接触，很容易产生油料作物粘黏在过筛通道13内壁的情况，鉴于此，过筛通道13的两侧内壁均固定连接有多个斜向疏导板6，多个斜向疏导板6在对油料作物进行导向引流的同时，还能够减少油料作物粘黏在过筛通道13的内壁。由此，通过固定安装在过筛通道13两侧内壁的斜向疏导板6，使得过筛通道13内壁的为粗糙状态，粗糙的表面能够增加摩擦力，减少油料作物与内壁之间的平滑接触，从而降低粘黏的可能性，且斜向疏导板6为倾斜状态，在减少油料作物粘黏的同时，还可以对油料作物进行导流，提升油料作物的过滤效果。[0047] 综上所示，本方案的工作原理如下：在需要进行过筛的油料作物从入料管11处进入到过筛通道13的内部时，会直接落在中控板21中部安装的缓流台22处，通过缓流台22，可辅助油料作物左右分流，在其中一个齿轮件33通过电机转动时，带动传动件32运行，从而令另一个齿轮件33随之转动，实现两个烘干扇241同速启动的效果，此时，油料作物可通过烘干扇241的扇动，实现吹动烘干的效果；[0048] 同时，利用分流扇组24的吹动，可辅助油料作物穿过第一筛网151进行初步过筛，穿过第一筛网151的油料作物在吹动的状态下结合惯性会落在第二筛网152处进行二次过筛，将油料作物进行分流过筛，降低了大量物料同时涌向筛网组15造成的拥堵的情况，提高了筛分效率；[0049] 通过安装在中控板21底部的两个导流板31，且两个导流板31的斜面与中控板21外侧壁为相对平行的状态，使得经过第二筛网152的油料作物更便于落入过筛通道13的内腔底部，进行三重过筛，利用两个导流板31之间形成的防护腔34，可对分流扇组24进行辅助防护，提升分流扇组24的运行稳定性，在分筛桶本体1运行一段时间后，可将清灰门51开启，使得盛物板5内的灰尘可通过出除杂孔52进行清洁，提升分筛桶本体1整体的运行情况。[0050] 以上显示和描述了本发明的基本原理、主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的仅为本发明的优选例，并不用来限制本发明，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。

专利地区：江苏

专利申请日期：2024-08-15

专利公开日期：2024-11-29

专利公告号：CN118663561B
