一种机械连锁插座发明专利

专利名称：一种机械连锁插座

专利类型：发明专利

专利申请号：CN202411305240.2

专利申请（专利权）人：温州中穗电气有限公司
权利人地址：浙江省温州市乐清市乐清经济开发区滨海南二路88号

专利发明（设计）人：朱南龙,王光生,段光成,叶勤增,梁召召,黄文强,黄文静

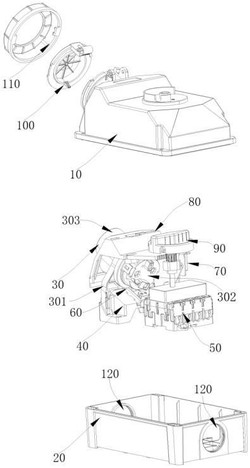

专利摘要：本发明为一种机械连锁插座，包括固定连接的上盖与底座，所述上盖的一侧设置有插芯组件，所述底座内设置有安装座，所述底座内设置有隔离开关，所述机械连锁机构包括设置在安装座上的联动组件、锁定组件、移动件以及设置在隔离开关上的转动组件，所述移动件套设在所述插芯组件外，锁定组件设置在移动件的一侧与移动件限位或解除限位，所述移动件具有一圆孔用于插芯组件通过；当插头插入插座时，所述联动组件驱动移动件移动，使得锁定组件与移动件之间的限位解除，转动组件从断电位置转动至的得电位置，同时插头无法与插座分离。本发明简化结构，锁定机构采用连杆的方式实现与移动件的限位和解锁。

主权利要求：
1.一种机械连锁插座，包括固定连接的上盖与底座，所述上盖的一侧设置有插芯组件，其特征在于，所述底座内设置有安装座，所述底座内设置有隔离开关，所述隔离开关与所述安装座之间设置有机械连锁机构，所述机械连锁机构包括设置在安装座上的联动组件、锁定组件、移动件以及设置在隔离开关上的转动组件，所述移动件套设在所述插芯组件外，锁定组件设置在移动件的一侧与移动件限位或解除限位，所述移动件具有一圆孔用于插芯组件通过；当插头插入插座时，所述联动组件驱动移动件移动，使得锁定组件与移动件之间的限位解除，转动组件从断电位置转动至的得电位置，同时插头无法与插座分离；转动组件从得电位置转动至断电位置时，移动件复位，插头与插座能够分离，分离的同时，联动组件复位使得锁定组件复位，锁定组件与移动件之间的限位恢复，其中所述锁定组件包括驱动块以及驱动板，所述驱动块与驱动板之间设置有连杆件，所述驱动块以及驱动板均与上盖配合移动，所述连杆件包括第一连杆、第二连杆，所述第一连杆与第二连杆的近端铰接形成铰接端，所述第一连杆的远端与驱动板固定连接，所述第二连杆的远端与驱动块固定连接，所述联动组件作用于所述铰接端，使得第一连杆带动驱动板向上盖一侧移动，第二连杆驱动驱动块向底座一侧移动，从而解除移动件与锁定组件之间的限位。
2.根据权利要求1所述的一种机械连锁插座，其特征在于，所述转动组件包括转动轴以及操作手柄，所述转动轴上设置有齿轮，所述操作手柄延伸至上盖外进行外部操作，所述移动件朝向所述齿轮的一端设置有啮合齿，所述啮合齿呈直线分布保证移动件在上盖宽度方向上的平移，所述齿轮与啮合齿互相驱动。
3.根据权利要求2所述的一种机械连锁插座，其特征在于，所述转动轴上还设置有稳定块，所述稳定块套设隔离开关与齿轮之间的转动轴部分，并与移动件的下端面接触。
4.根据权利要求1所述的一种机械连锁插座，其特征在于，所述联动组件包括设置在安装座上的移动杆，所述移动杆延伸至移动件的圆孔处，所述移动杆滑动设置在安装座上，所述安装座上形成有滑动槽，所述滑动槽内设置有压缩弹簧，所述移动杆朝向所述安装槽的一侧形成有弹簧槽，所述安装座的一端设置有作用块，所述压缩弹簧的一端与作用块抵接，另外一端与弹簧槽的端面抵接，所述移动杆位于移动件圆孔处的一端形成有弧形槽口，当插头插入插芯时，所述插头上的配合部插入弧形槽口内，所述移动杆朝向隔离开关的一端设置有驱动锁定组件移动的联动板。
5.根据权利要求4所述的一种机械连锁插座，其特征在于，所述移动件对应弧形槽口设置有缺口，所述缺口的一侧设置有挡板用于遮挡弧形槽口，所述挡板与所述移动件一体成型，未插入插头时，所述缺口对准所述弧形槽口用于插头插入，当插头插入时，插头的配合部插入至弧形槽口内，当转动组件转动时带动移动件移动，使得挡板对准弧形槽口，从而使得插头与插座无法分离。
6.根据权利要求1所述的一种机械连锁插座，其特征在于，所述驱动块包括长连板、设置在长连板两侧的侧板以及限位板，所述长连板、侧板、限位板之间形成有腔体，所述限位板具有限位部并朝向移动件一侧，所述限位板朝向上盖的一侧设置有卡接端，所述卡接端与所述上盖的内壁形成的连接柱配合，所述腔体内设置有作用弹簧，作用弹簧的一端连接有弹簧块，限位状态下，所述连接柱位于卡接端的卡接孔内，作用弹簧套设在连接柱外，当限位状态解除时，所述作用弹簧被压缩，当恢复时驱动块在作用弹簧的作用下复位，所述上盖的内壁上设置有导向板，所述导向板向底座一侧延伸，导向之间形成驱动板的移动空间，所述上盖的内壁上还设置有导向柱，所述驱动板上开设有导向孔，所述驱动板移动时所述导向孔与导向柱配合并沿导向柱移动。
7.根据权利要求1所述的一种机械连锁插座，其特征在于，所述插芯组件包括设置在安装座上的固定环、接线座以及插芯，所述固定环的一侧设置接线座，所述插芯从所述固定环的一端穿过与所述接线座连接，所述插芯朝向接线座的一侧设置有卡扣，所述接线座上对应设置有卡块，所述插芯与所述接线座通过卡扣和卡块的配合进行连接，所述固定环包括本体以及设置在本体两侧的固定臂，所述固定臂固定在所述安装座上形成的固定槽中。
8.根据权利要求7所述的一种机械连锁插座，其特征在于，所述固定环上朝向所述上盖的一端形成插接板，所述上盖上设置有立板，立板之间形成固定插接板的插接腔，立板分布在四周方向。
9.根据权利要求1或8所述的一种机械连锁插座，其特征在于，所述移动件对应插接腔的位置形成有开孔。
10.根据权利要求1所述的一种机械连锁插座，其特征在于，所述上盖的插头插入口处铰接有翻转盖以及锁定盖，所述锁定盖以旋转的方式解除对翻转盖的关闭或将其锁定，所述底座的两侧形成有进线孔。 说明书 : 一种机械连锁插座技术领域[0001] 本发明主要涉及插座技术领域，具体涉及一种机械连锁插座。背景技术[0002] 在机械工程领域、电气工程领域和安全装置领域中，机械连锁插座是一种重要的安全装置。普通的插座不具有能限定用户只能在断电下进行插、拔插头操作的机械连锁功能，机械连锁功能是指通过机械方式锁定插座，只有在断电情况下才可被操作。普通的插座，如家用插座，都是采用直接插、拔电源的方式取电、断电的。这种直接插拔电源取电、断电的方式，易产生电火花，当将这种插座应用于大电流电路时，电路易因瞬间加载大电流而引发火灾、爆炸或短路事故。[0003] 专利公告号为CN202712623U的中国专利公开了一种机械连锁插座，并具体公开了一下内容:包括传动件、连杆和制动片，所述传动件为一带角度的杠杆件，该传动件的支点位于杠杆件的转角处，并安装在壳体下方，传动件从该支点起的一边平伸向旋钮开关的下方为传动件的联动臂，该联动臂的端部再与竖向的连杆连为一体，同时在该联动臂处设置复位弹簧，竖向的连杆在复位弹簧的作用下始终与安装在旋钮开关轴上的制动片底面接触；传动件从支点起的另一边伸出至插口构件与壳体侧壁之间的空间处为限位臂，在其端部设置用于插头插入插口构件时限制插头插、或拔的挡片，该挡片是限位臂端头上伸向插口构件方向的弯折片，它与限位臂构成钩状结构；所述制动片底面具有高、低至少二级不同高度的面，两个面之间由平滑过渡的斜面相接合，使得连杆端部与制动片的接触点随旋钮开关的接通或断开的旋转而被制动片升高或压低，以便通过传动件的杠杆作用使挡片摆动到限位处或者是非限位处，即联动锁定组件处在锁定状态或者非锁定状态，通过阻止或者允许插头上的对位片移动来实现对插头插、或拔的安全控制。[0004] 使用时，操作旋转开关从断开到接通的转动时，安装在旋钮开关轴上的制动片随之转动，制动片的低面接触到连杆，即向下压低了连杆，并通过连杆作用到传动件的联动臂上，根据杠杆原理，传动件的限位臂上的挡片绕支点向插口构件靠近，即摆动到限位处，挡片与现有配用插头上的对位片形成互抵结构，从而使联动锁定组件处在锁定状态，既可以阻止插头的插入，也可以限制插头的拔出；而旋转开关从接通到断开的转动时，制动片转动到高面与连杆接触，由于复位弹簧支撑传动件的联动臂带动连杆回弹与制动片保持接触，从而使传动件的限位臂上的挡片绕支点摆动从限位处移至非限位处，解除与现有插头上的对位片形成的互抵结构，即联动锁定组件处在非锁定状态，以便能够对插头进行正常的插、或拔操作。但是该技术方案中的结构复杂，成本较高，基于上述问题，本申请提出一种机械连锁插座。发明内容[0005] 本发明的目的在于提供一种机械连锁插座，以解决锁定组件结构复杂，制造和维护成本高的问题。[0006] 为实现上述目的，本发明提供如下技术方案：[0007] 一种机械连锁插座，包括固定连接的上盖与底座，所述上盖的一侧设置有插芯组件，所述底座内设置有安装座，所述底座内设置有隔离开关，所述隔离开关与所述安装座之间设置有机械连锁机构，所述机械连锁机构包括设置在安装座上的联动组件、锁定组件、移动件以及设置在隔离开关上的转动组件，所述移动件套设在所述插芯组件外，锁定组件设置在移动件的一侧与移动件限位或解除限位，所述移动件具有一圆孔用于插芯组件通过；当插头插入插座时，所述联动组件驱动移动件移动，使得锁定组件与移动件之间的限位解除，转动组件从断电位置转动至的得电位置，同时插头无法与插座分离；转动组件从得电位置转动至断电位置时，移动件复位，插头与插座能够分离，分离的同时，联动组件复位使得锁定组件复位，锁定组件与移动件之间的限位恢复，其中所述锁定组件包括驱动块以及驱动板，所述驱动块与驱动板之间设置有连杆件，所述驱动块以及驱动板均与上盖配合移动，所述连杆件包括第一连杆、第二连杆，所述第一连杆与第二连杆的近端铰接形成铰接端，所述第一连杆的远端与驱动板固定连接，所述第二连杆的远端与驱动块固定连接，所述联动组件作用于所述铰接端，使得第一连杆带动驱动板向上盖一侧移动，第二连杆驱动驱动块向底座一侧移动，从而解除移动件与锁定组件之间的限位。[0008] 本发明进一步设置，所述转动组件包括转动轴以及操作手柄，所述转动轴上设置有齿轮，所述操作手柄延伸至上盖外进行外部操作，所述移动件朝向所述齿轮的一端设置有啮合齿，所述啮合齿呈直线分布保证移动件在上盖宽度方向上的平移，所述齿轮与啮合齿互相驱动。[0009] 本发明进一步设置，所述转动轴上还设置有稳定块，所述稳定块套设隔离开关与齿轮之间的转动轴部分，并与移动件的下端面接触。[0010] 本发明进一步设置，所述联动组件包括设置在安装座上的移动杆，所述移动杆延伸至移动件的圆孔处，所述移动杆滑动设置在安装座上，所述安装座上形成有滑动槽，所述滑动槽内设置有压缩弹簧，所述移动杆朝向所述安装槽的一侧形成有弹簧槽，所述安装座的一端设置有作用块，所述压缩弹簧的一端与作用块抵接，另外一端与弹簧槽的端面抵接，所述移动杆位于移动件圆孔处的一端形成有弧形槽口，当插头插入插芯时，所述插头上的配合部插入弧形槽口内，所述移动杆朝向隔离开关的一端设置有驱动锁定组件移动的联动板。[0011] 本发明进一步设置，所述移动件对应弧形槽口设置有缺口，所述挡板与所述移动件一体成型，所述缺口的一侧设置有挡板用于遮挡弧形槽口，未插入插头时，所述缺口对准所述弧形槽口用于插头插入，当插头插入时，插头的配合部插入至弧形槽口内，当转动组件转动时带动移动件移动，使得挡板对准弧形槽口，从而使得插头与插座无法分离。[0012] 本发明进一步设置，所述驱动块包括长连板、设置在长连板两侧的侧板以及限位板，所述长连板、侧板、限位板之间形成有腔体，所述限位板具有限位部并朝向移动件一侧，所述限位板朝向上盖的一侧设置有卡接端，所述卡接端与所述上盖的内壁形成的连接柱配合，所述腔体内设置有作用弹簧，作用弹簧的一端连接有弹簧块，限位状态下，所述连接柱位于卡接端的卡接孔内，作用弹簧套设在连接柱外，当限位状态解除时，所述作用弹簧被压缩，当恢复时驱动块在作用弹簧的作用下复位，所述上盖的内壁上设置有导向板，所述导向板向底座一侧延伸，导向之间形成驱动板的移动空间，所述上盖的内壁上还设置有导向柱，所述驱动板上开设有导向孔，所述驱动板移动时所述导向孔与导向柱配合并沿导向柱移动。[0013] 本发明进一步设置，所述插芯组件包括设置在安装座上的固定环、接线座以及插芯，所述固定环的一侧设置接线座，所述插芯从所述固定环的一端穿过与所述接线座连接，所述插芯朝向接线座的一侧设置有卡扣，所述接线座上对应设置有卡块，所述插芯与所述接线座通过卡扣和卡块的配合进行连接，所述固定环包括本体以及设置在本体两侧的固定臂，所述固定臂固定在所述安装座上形成的固定槽中。[0014] 本发明进一步设置，所述固定环上朝向所述上盖的一端形成插接板，所述上盖上设置有立板，立板之间形成固定插接板的插接腔，立板呈分布在四周方向。[0015] 本发明进一步设置，所述移动件对应插接腔的位置形成有开孔。[0016] 本发明进一步设置，所述上盖的插头插入口处铰接有翻转盖以及锁定盖，所述锁定盖以旋转的方式解除对翻转盖的关闭或将其锁定，所述底座的两侧形成有进线孔。[0017] 基于上述技术方案，本发明的使用原理如下：操作手柄位于OFF挡记为初始状态，此时移动件的挡板与弧形槽口不处于遮挡状态，此时将插头插入插座，插入时，插头的配合部进入弧形槽口，并推动移动杆向内移动，其上设置的联动板则推动第一连杆和第二连杆的铰接端，使得第一连杆和第二连杆之间的夹角变大，此时第一连杆带动驱动板向上盖方向移动，第二连杆带动驱动块向底座方向移动，由于初始状态下，移动件与驱动块时处于同一高度并且互相限位，因此当第二连杆带动驱动块向底座方向移动驱动块后，操作手柄转动时就可以带动移动件向驱动块的一侧移动，此时插头插座实现得电，同时由于移动件的移动，使得其挡板位置覆盖住弧形槽口，因此插头插座在得电状态下无法拔出；当断电时，转动操作手柄，使得移动件复位，然后拔出插头，移动杆和驱动块均会复位。[0018] 本发明的有益效果：本发明中锁定机构采用连杆的方式实现与移动件的限位和解锁，只需要在插入插头时，移动杆作用与连杆的铰接端即可实现锁定机构的移动，且能够实现自主复位；结构简单，操作方便。附图说明[0019] 此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：[0020] 图1为本发明实施例的爆炸示意图之一。[0021] 图2为本发明实施例的爆炸示意图之二。[0022] 图3为本发明实施例移动件与转动组件的配合示意图。[0023] 图4为本发明实施例的局部结构示意图。[0024] 图5为本发明实施例的局部结构示意图。[0025] 图6为本发明实施例安装座、联动组件、锁定组件的结构示意图。[0026] 图7为本发明实施例安装座、联动组件、锁定组件的爆炸图。[0027] 图8为本发明实施例安装座、联动组件、锁定组件的俯视图。[0028] 图9为图8中A‑A处的剖视图。[0029] 附图标记：[0030] 10、上盖；101、连接柱；102、导向板；103、导向柱；104、立板；105、插接腔；20、底座；30、插芯组件；301、固定环；3011、本体；3012、固定臂；3013、插接板；302、接线座；3021、卡块；303、插芯；3031、卡扣；40、安装座；401、滑动槽；402、压缩弹簧；403、作用块；404、固定槽；50、隔离开关；60、联动组件；601、移动杆；6011、弹簧槽；6012、弧形槽口；602、联动板；70、锁定组件；701、驱动块；7011、长连板；7012、侧板；7013、限位板；7014、卡接端；7015、作用弹簧；7016、弹簧块；702、驱动板；7021、导向孔；703、连杆件；7031、第一连杆；7032、第二连杆；70A、铰接端；80、移动件；801、圆孔；802、啮合齿；803、缺口；804、挡板；805、开孔；90、转动组件；901、转动轴；902、操作手柄；903、齿轮；904、稳定块；100、翻转盖；110、锁定盖；120、接线孔。具体实施方式[0031] 以下将配合附图及实施例来详细说明本申请的实施方式，借此对本申请如何应用技术手段来解决技术问题并达成技术功效的实现过程能充分理解并据以实施。[0032] 如图1‑图9所示，本发明提供了一种机械连锁插座，包括固定连接的上盖10与底座20，所述上盖10的一侧设置有插芯组件30，所述底座20内设置有安装座40，所述底座20内设置有隔离开关50，所述隔离开关50与所述安装座40之间设置有机械连锁机构，所述机械连锁机构包括设置在安装座40上的联动组件60、锁定组件70、移动件80以及设置在隔离开关50上的转动组件90，所述移动件80套设在所述插芯组件30外，锁定组件70设置在移动件80的一侧与移动件80限位或解除限位，所述移动件80具有一圆孔801用于插芯组件30通过；当插头插入插座时，所述联动组件60驱动移动件80移动，使得锁定组件70与移动件80之间的限位解除，转动组件90从断电位置转动至的得电位置，同时插头无法与插座分离；转动组件90从得电位置转动至断电位置时，移动件80复位，插头与插座能够分离，分离的同时，联动组件60复位使得锁定组件70复位，锁定组件70与移动件80之间的限位恢复。[0033] 现就具体的联动组件60、锁定组件70、移动件80以及设置在隔离开关50上的转动组件90做详细描述：[0034] 本实施例中的所述锁定组件70包括驱动块701以及驱动板702，所述驱动块701与驱动板702之间设置有连杆件703，所述驱动块701以及驱动板702均与上盖10配合移动，所述连杆件703包括第一连杆7031、第二连杆7032，所述第一连杆7031与第二连杆7032的近端铰接形成铰接端70A，所述第一连杆7031的远端与驱动板702固定连接，所述第二连杆7032的远端与驱动块701固定连接，所述联动组件60作用于所述铰接端70A，使得第一连杆7031带动驱动板702向上盖10一侧移动，第二连杆7032驱动驱动块701向底座20一侧移动，从而解除移动件80与锁定组件70之间的限位。[0035] 驱动块701结构如下：[0036] 所述驱动块701包括长连板7011、设置在长连板7011两侧的侧板7012以及限位板7013，所述长连板7011、侧板7012、限位板7013之间形成有腔体，所述限位板7013具有限位部并朝向移动件80一侧，所述限位板7013朝向上盖10的一侧设置有卡接端7014，所述卡接端7014与所述上盖10的内壁形成的连接柱101配合，所述腔体内设置有作用弹簧7015，作用弹簧7015的一端连接有弹簧块7016，限位状态下，所述连接柱101位于卡接端7014的卡接孔内，作用弹簧7015套设在连接柱101外，当限位状态解除时，所述作用弹簧7015被压缩，当恢复时驱动块701在作用弹簧7015的作用下复位，所述上盖10的内壁上设置有导向板102，所述导向板102向底座20一侧延伸，导向之间形成驱动板702的移动空间，所述上盖10的内壁上还设置有导向柱103，所述驱动板702上开设有导向孔7021，所述驱动板702移动时所述导向孔7021与导向柱103配合并沿导向柱103移动。[0037] 另外本实施例中的转动组件90结构如下：参考图3，所述转动组件90包括转动轴901以及操作手柄902，所述转动轴901上设置有齿轮903，所述操作手柄902延伸至上盖10外进行外部操作，所述移动件80朝向所述齿轮903的一端设置有啮合齿802，所述啮合齿802呈直线分布保证移动件80在上盖10宽度方向上的平移，所述齿轮903与啮合齿802互相驱动，这就实现将转动运动变换为直线运动。[0038] 其中为了保证移动件80在移动时的稳定性和可靠性，所述转动轴901上还设置有稳定块904，所述稳定块904套设隔离开关50与齿轮903之间的转动轴901部分，并与移动件80的下端面接触。[0039] 参考图7‑图9，所述联动组件60包括设置在安装座40上的移动杆601，所述移动杆601延伸至移动件80的圆孔801处，所述移动杆601滑动设置在安装座40上，所述安装座40上形成有滑动槽401，所述滑动槽401内设置有压缩弹簧402，所述移动杆601朝向所述安装槽的一侧形成有弹簧槽6011，所述安装座40的一端设置有作用块403，所述压缩弹簧402的一端与作用块403抵接，另外一端与弹簧槽6011的端面抵接，所述移动杆601位于移动件80圆孔801处的一端形成有弧形槽口6012，当插头插入插芯303时，所述插头上的配合部插入弧形槽口6012内，所述移动杆601朝向隔离开关50的一端设置有驱动锁定组件70移动的联动板602。[0040] 本实施例中，所述移动件80对应弧形槽口6012设置有缺口803，所述挡板804与所述移动件80一体成型，所述缺口803的一侧设置有挡板804用于遮挡弧形槽口6012，未插入插头时，所述缺口803对准所述弧形槽口6012用于插头插入，当插头插入时，插头的配合部插入至弧形槽口6012内，当转动组件90转动时带动移动件80移动，使得挡板804对准弧形槽口6012，从而使得插头与插座无法分离。[0041] 参考图1‑图2，本实施例中的所述插芯组件30包括设置在安装座40上的固定环301、接线座302以及插芯303，所述固定环301的一侧设置接线座302，所述插芯303从所述固定环301的一端穿过与所述接线座302连接，所述插芯303朝向接线座302的一侧设置有卡扣3031，所述接线座302上对应设置有卡块3021，所述插芯303与所述接线座302通过卡扣3031和卡块3021的配合进行连接，所述固定环301包括本体3011以及设置在本体3011两侧的固定臂3012，所述固定臂3012固定在所述安装座40上形成的固定槽404中。[0042] 所述固定环301上朝向所述上盖10的一端形成插接板3013，所述上盖10上设置有立板104，立板104之间形成固定插接板3013的插接腔105，立板104呈分布在四周方向。其中为了不影响固定环301的固定，在所述移动件80对应插接腔105的位置形成有开孔805，即在移动件80移动的过程中，插接腔105始终位于开孔805中，两者之间不会发生干涉。[0043] 另外，所述上盖10的插头插入口处铰接有翻转盖100以及锁定盖110，所述锁定盖110以旋转的方式解除对翻转盖100的关闭或将其锁定，所述底座20的两侧形成有进线孔。其中翻转盖100的开启方式为向上开启，这就更利于插入插头，操作更加方便。[0044] 基于上述技术方案，本发明的使用原理如下：操作手柄902位于OFF挡记为初始状态，此时移动件80的挡板804与弧形槽口6012不处于遮挡状态，此时将插头插入插座，插入时，插头的配合部进入弧形槽口6012，并推动移动杆601向内移动，其上设置的联动板602则推动第一连杆7031和第二连杆7032的铰接端70A，使得第一连杆7031和第二连杆7032之间的夹角变大，此时第一连杆7031带动驱动板702向上盖10方向移动，第二连杆7032带动驱动块701向底座20方向移动，由于初始状态下，移动件80与驱动块701时处于同一高度并且互相限位，因此当第二连杆7032带动驱动块701向底座20方向移动驱动块701后，操作手柄902转动时就可以带动移动件80向驱动块701的一侧移动，此时插头插座实现得电，同时由于移动件80的移动，使得其挡板804位置覆盖住弧形槽口6012，因此插头插座在得电状态下无法拔出；当断电时，转动操作手柄902，使得移动件80复位，然后拔出插头，移动杆601和驱动块701均会复位。[0045] 本发明中锁定机构采用连杆的方式实现与移动件80的限位和解锁，只需要在插入插头时，移动杆601作用与连杆的铰接端70A即可实现锁定机构的移动，且能够实现自主复位；结构简单，操作方便。[0046] 如说明书及权利要求当中使用了某些词汇来指称特定组件。本领域技术人员应可理解，硬件制造商可能会用不同名词来称呼同一个组件。本说明书及权利要求并不以名称的差异来作为区分组件的方式，而是以组件在功能上的差异来作为区分的准则。如在通篇说明书及权利要求当中所提及的“包含”为一开放式用语，故应解释成“包含但不限定于”。“大致”是指在可接收的误差范围内，本领域技术人员能够在一定误差范围内解决所述技术问题，基本达到所述技术效果。[0047] 上述说明示出并描述了本发明的若干优选实施例，但如前所述，应当理解本发明并非局限于本文所披露的形式，不应看作是对其他实施例的排除，而可用于各种其他组合、修改和环境，并能够在本文所述发明创造的构想范围内，通过上述教导或相关领域的技术或知识进行改动。而本领域人员所进行的改动和变化不脱离本发明的精神和范围，则都应在本发明所附权利要求的保护范围内。

专利地区：浙江

专利申请日期：2024-09-19

专利公开日期：2024-11-29

专利公告号：CN118825718B
