一种药用植物局部标本的保存装置发明专利

专利名称：一种药用植物局部标本的保存装置

专利类型：发明专利

专利申请号：CN202410993214.7

专利申请（专利权）人：济南霆盈智能装备科技有限公司
权利人地址：山东省济南市天桥区北园街道历山北路与小清河交界口西南角鑫苑名家综合楼20层2005室

专利发明（设计）人：王德才,王建军,王耀东,罗惠文,曹圆,蔡贤福

专利摘要：本发明公开了一种药用植物局部标本的保存装置，主要涉及药用植物局部标本存放技术领域。包括所述调节装置包括若干个固定架，若干个所述固定架的一侧均与闭合盖的圆弧面固定连接，所述固定架的内壁均转动连接有转动杆，所述浸制瓶的上端圆弧面固定连接有固定环，所述固定环表面对应转动杆的位置固定连接有固定框，所述固定框的截面呈“U”形。本发明的有益效果在于：解决了在对药用植物标本进行保护的过程中，通常需要将药用植物标本放置在浸制瓶进行保护，通过利用保护液对浸制瓶中的药用植物标本进行防护，在此过程中，将会出现需要定期将浸制瓶上端的闭合盖打开，重新更换保护液的情况，容易导致闭合盖与浸制瓶对接限位不方便的问题。

主权利要求：

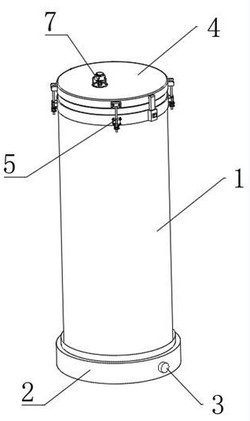

1.一种药用植物局部标本的保存装置，包括浸制瓶（1），其特征在于：所述浸制瓶（1）的底端固定连接有底座（2），所述底座（2）的一侧设置有出液口（3），所述浸制瓶（1）的上端安装有闭合盖（4），所述闭合盖（4）与浸制瓶（1）彼此靠近的一侧设有调节装置（5），所述调节装置（5）包括若干个固定架（502），若干个所述固定架（502）的一侧均与闭合盖（4）的圆弧面固定连接，所述固定架（502）的内壁均转动连接有转动杆（503），所述浸制瓶（1）的上端圆弧面固定连接有固定环（501），所述固定环（501）表面对应转动杆（503）的位置固定连接有固定框（505），所述固定框（505）的截面呈“U”形，所述固定框（505）的内壁与转动杆（503）的圆弧面相卡接，所述转动杆（503）的圆弧面活动连接有限位架（506），所述固定框（505）两侧表面对应限位架（506）的位置开设有限位槽（507），所述限位槽（507）的内壁与限位架（506）的两端相插接，所述转动杆（503）圆弧面螺纹连接有固定轴（508），所述固定轴（508）的一侧与限位架（506）的表面相抵接，所述固定架（502）的内壁两端均滑动连接有卷簧（504），所述卷簧（504）的两端分别与固定架（502）和转动杆（503）固定连接，所述闭合盖（4）的下表面开设有若干个密封槽（515），若干个所述密封槽（515）均匀分布在闭合盖（4）的底面，所述闭合盖（4）的两侧圆弧面均固定连接有定位板（509），所述定位板（509）的底端表面开设有挤压槽（514），所述固定环（501）表面对应定位板（509）的位置固定连接有定位框（510），所述定位框（510）的内壁与定位板（509）相插接，所述定位框（510）的一侧滑动贯穿有移动杆（511），所述移动杆（511）靠近定位板（509）的一端固定连接有挤压块（512），所述挤压块（512）的表面与挤压槽（514）的内壁相插接，所述移动杆（511）的圆弧面套有弹簧（513），所述弹簧（513）的两端分别与移动杆（511）和定位框（510）固定连接，所述挤压块（512）靠近定位板（509）的一端呈圆弧状，所述挤压块（512）为硬质合金块，所述挤压块（512）靠近定位板（509）的一端呈圆弧状，所述挤压块（512）为硬质合金块，所述浸制瓶（1）的上端表面设有辅助装置（6），所述辅助装置（6）包括导流槽（61），所述导流槽（61）开设在浸制瓶（1）的上端表面，所述导流槽（61）的内壁底面开设有若干个渗流孔（62），所述浸制瓶（1）内壁底端开设有进液口（63），所述进液口（63）与渗流孔（62）相连通，所述渗流孔（62）的上端滑动连接有镶嵌柱（64），所述镶嵌柱（64）的截面呈工字形，所述镶嵌柱（64）的上表面开设有贯通孔（65），所述镶嵌柱（64）为木块。
2.根据权利要求1所述的一种药用植物局部标本的保存装置，其特征在于：所述贯通孔（65）的内壁底端固定连接有导流块（66），所述导流块（66）的截面呈尖锥状。
3.根据权利要求1所述的一种药用植物局部标本的保存装置，其特征在于：所述镶嵌柱（64）的底端表面固定连接有密封圈（67），所述渗流孔（62）上端底面对应密封圈（67）的位置开设有连接槽（68），所述连接槽（68）的内壁与密封圈（67）相卡接。
4.根据权利要求1所述的一种药用植物局部标本的保存装置，其特征在于：所述闭合盖（4）的表面设有限位装置（7），所述限位装置（7）包括伺服电机（701），所述伺服电机（701）的表面与闭合盖（4）的上表面固定连接，所述闭合盖（4）下表面对应伺服电机（701）的位置固定连接有固定管（702），所述固定管（702）的底端固定连接有辅助框（703），所述伺服电机（701）的输出端固定连接有驱动杆（704），所述驱动杆（704）位于固定管（702）的内壁，所述驱动杆（704）的底端与辅助框（703）的内壁底面转动连接，所述驱动杆（704）远离伺服电机（701）的一端圆弧面固定连接有固定辊（705），所述固定辊（705）位于辅助框（703）的内部，所述辅助框（703）内壁远离驱动杆（704）的一侧固定连接有连接杆（708），所述辅助框（703）靠近连接杆（708）的一侧固定连接有滑杆（711），所述滑杆（711）与连接杆（708）的圆弧面滑动连接有同一个移动夹板（712），所述滑杆（711）与连接杆（708）远离移动夹板（712）的一端固定连接有固定夹板（710），所述连接杆（708）的圆弧面套有拉簧（709），所述拉簧（709）的两端分别与固定夹板（710）和移动夹板（712）固定连接，所述固定辊（705）的圆弧面缠绕有连接线（706），所述连接线（706）远离固定辊（705）的一端与移动夹板（712）的圆弧面固定连接，所述辅助框（703）的内壁底面转动连接有辅助辊（707），所述辅助辊（707）的圆弧面与连接线（706）滑动连接。
5.根据权利要求4所述的一种药用植物局部标本的保存装置，其特征在于：所述移动夹板（712）与固定夹板（710）彼此靠近的一侧表面均固定连接有防护片（713），所述防护片（713）的截面呈波浪状。 说明书 : 一种药用植物局部标本的保存装置技术领域[0001] 本发明涉及药用植物局部标本技术领域，尤其涉及一种药用植物局部标本的保存装置。背景技术[0002] 药用植物标本是指用于展示和研究药用植物的植物标本，通常是通过采集、加工和保存植物样本而得到的，这些标本可以用于识别和研究和展示药用植物的形态特征，而药用植物局部标本的保存装置通常是指用于保存植物标本的设备或容器，在药用植物标本防护中较为常见。[0003] 现有技术诸如公告号为CN113349198B的发明，该专利公开了一种药用植物浸制标本的保存装置，该专利包括呈透明设置的固定桶，所述固定桶的底侧壁上固定连接有出液管，所述出液管的底部设有出液装置，所述固定桶的底侧壁上固定连接有多个第二支撑杆，每个所述第二支撑杆的底端固定连接有第二支撑板，所述固定桶的两侧壁上固定连接有侧板，每个所述侧板的上侧固定连接有螺纹杆，每个所述螺纹杆上螺纹连接有螺母，两个所述螺纹杆上滑动连接有滑动环。本发明设计合理，构思巧妙，在更换防腐液时，不仅方便快捷，而且避免了外界空气细菌和灰尘进入标本瓶内，对标本造成污染，同时可根据植物的体积进行调节大小装置的高度大小，使得装置便捷性高，便于推广。[0004] 在药用植物标本保护中发现，在对药用植物标本进行保护的过程中，通常需要将药用植物标本放置在浸制瓶进行保护，通过利用保护液对浸制瓶中的药用植物标本进行防护，在此过程中，将会出现需要定期将浸制瓶上端的闭合盖打开，重新更换保护液的情况，容易导致闭合盖与浸制瓶对接限位不方便的问题。[0005] 本申请提供了一种解决该技术问题的技术方案，旨在为本领域技术人员提供多种解决问题的方案选择。发明内容[0006] 本发明的目的是解决现有技术中存在对药用植物标本进行保护的过程中，通常需要将药用植物标本放置在浸制瓶进行保护，通过利用保护液对浸制瓶中的药用植物标本进行防护，在此过程中，将会出现需要定期将浸制瓶上端的闭合盖打开，重新更换保护液的情况，容易导致闭合盖与浸制瓶对接限位不方便的缺点。[0007] 为了实现上述目的，本发明采用了如下技术方案：一种药用植物局部标本的保存装置，包括浸制瓶，所述浸制瓶的底端固定连接有底座，所述底座的一侧设置有出液口，所述浸制瓶的上端安装有闭合盖，所述闭合盖与浸制瓶彼此靠近的一侧设有调节装置，所述调节装置包括若干个固定架，若干个所述固定架的一侧均与闭合盖的圆弧面固定连接，所述固定架的内壁均转动连接有转动杆，所述浸制瓶的上端圆弧面固定连接有固定环，所述固定环表面对应转动杆的位置固定连接有固定框，所述固定框的截面呈“U”形，所述固定框的内壁与转动杆的圆弧面相卡接，所述转动杆的圆弧面活动连接有限位架，所述固定框两侧表面对应限位架的位置开设有限位槽，所述限位槽的内壁与限位架的两端相插接，所述转动杆圆弧面螺纹连接有固定轴，所述固定轴的一侧与限位架的表面相抵接。[0008] 上述部件所达到的效果为：在对药用植物标本进行保护的过程中，通常需要将药用植物标本放置在浸制瓶进行保护，通过利用保护液对浸制瓶中的药用植物标本进行防护，此时整个浸制瓶的密封性较为重要，为了更好让浸制瓶与闭合盖之间进行闭合限位，此时将闭合盖与浸制瓶进行抵接闭合，再借助闭合盖四周表面的固定架，旋转固定架内的转动杆，让转动杆与浸制瓶上端表面的固定框进行卡接，同时借助限位架与固定框两侧开设的限位槽进行插接，最后再借助固定轴对限位架的位置进行挤压限位固定，此时将会有效方便地对整个浸制瓶与闭合盖进行对接固定限位，避免闭合盖与浸制瓶之间固定不牢固。[0009] 优选地，所述固定架的内壁两端均滑动连接有卷簧，所述卷簧的两端分别与固定架和转动杆固定连接。[0010] 上述部件所达到的效果为：在对固定架内的转动杆进行偏转的过程中，可以利用固定架内卷簧所产生的扭转力进行辅助限位。[0011] 优选地，所述闭合盖的下表面开设有若干个密封槽，若干个所述密封槽均匀分布在闭合盖的底面。[0012] 上述部件所达到的效果为：利用多个密封槽可以有效地进行防护密封，增大闭合盖与浸制瓶之间的对接紧密性。[0013] 优选地，所述闭合盖的两侧圆弧面均固定连接有定位板，所述定位板的底端表面开设有挤压槽，所述固定环表面对应定位板的位置固定连接有定位框，所述定位框的内壁与定位板相插接，所述定位框的一侧滑动贯穿有移动杆，所述移动杆靠近定位板的一端固定连接有挤压块，所述挤压块的表面与挤压槽的内壁相插接，所述移动杆的圆弧面套有弹簧，所述弹簧的两端分别与移动杆和定位框固定连接。[0014] 上述部件所达到的效果为：在将闭合盖与浸制瓶进行闭合对接限位的过程中，可以利用闭合盖两侧的定位板与固定环表面的定位框进行插接，从而让定位框表面借助移动杆与弹簧所产生的拉伸力将挤压块与定位板表面开设的挤压槽进行卡接固定限位，避免闭合盖位置的偏转。[0015] 优选地，所述挤压块靠近定位板的一端呈圆弧状，所述挤压块为硬质合金块。[0016] 上述部件所达到的效果为：利用硬质合金材质的挤压块可以长时间地使用，避免发生形变。[0017] 优选地，所述浸制瓶的上端表面设有辅助装置，所述辅助装置包括导流槽，所述导流槽开设在浸制瓶的上端表面，所述导流槽的内壁底面开设有若干个渗流孔，所述浸制瓶内壁底端开设有进液口，所述进液口与渗流孔相连通，所述渗流孔的上端滑动连接有镶嵌柱，所述镶嵌柱的截面呈工字形，所述镶嵌柱的上表面开设有贯通孔，所述镶嵌柱为木块。[0018] 上述部件所达到的效果为：在对浸制瓶中的药用植物标本长时间浸泡防护时，需要对浸制液进行更换，此时可以借助浸制瓶上端的导流槽进行浸制液的引流，再通过导流槽底面开设的渗流孔与浸制瓶内部底端的进液口进行添加，在此过程中，可以利用木块材质的镶嵌柱在浸制液加满时，对渗流孔进行上浮挤压密封，有效地避免直接朝浸制瓶添加防护液对标本表面造成冲击损坏。[0019] 优选地，所述贯通孔的内壁底端固定连接有导流块，所述导流块的截面呈尖锥状。[0020] 上述部件所达到的效果为：借助截面呈尖锥状的导流块可以让进行贯通孔中的保护液快速分流，减小渗流阻力。[0021] 优选地，所述镶嵌柱的底端表面固定连接有密封圈，所述渗流孔上端底面对应密封圈的位置开设有连接槽，所述连接槽的内壁与密封圈相卡接。[0022] 上述部件所达到的效果为：通过镶嵌柱底端表面的密封圈可以有效地与渗流口上端开设的连接槽进行卡接密封防护。[0023] 优选地，所述闭合盖的表面设有限位装置，所述限位装置包括伺服电机，所述伺服电机的表面与闭合盖的上表面固定连接，所述闭合盖下表面对应伺服电机的位置固定连接有固定管，所述固定管的底端固定连接有辅助框，所述伺服电机的输出端固定连接有驱动杆，所述驱动杆位于固定管的内壁，所述驱动杆的底端与辅助框的内壁底面转动连接，所述驱动杆远离伺服电机的一端圆弧面固定连接有固定辊，所述固定辊位于辅助框的内部，所述辅助框内壁远离驱动杆的一侧固定连接有连接杆，所述辅助框靠近连接杆的一侧固定连接有滑杆，所述滑杆与连接杆的圆弧面滑动连接有同一个移动夹板，所述滑杆与连接杆远离移动夹板的一端固定连接有固定夹板，所述连接杆的圆弧面套有拉簧，所述拉簧的两端分别与固定夹板和移动夹板固定连接，所述固定辊的圆弧面缠绕有连接线，所述连接线远离固定辊的一端与移动夹板的圆弧面固定连接，所述辅助框的内壁底面转动连接有辅助辊，所述辅助辊的圆弧面与连接线滑动连接。[0024] 上述部件所达到的效果为：在将药用标本放置在浸制瓶中保存时，为了防止药用标本无法有效地支撑，导致沉没在浸制瓶的内部底面，从而影响药用标本的保护，此时通过闭合盖表面安装的伺服电机，让伺服电机带动驱动杆的转动，从而让驱动杆带动辅助框内的固定辊进行旋转，让固定辊表面缠绕的连接线借助辅助辊带动滑杆与连接杆表面的移动夹板进行位置的移动，同时借助拉簧所产生的拉伸力对移动夹板的位置进行挤压限位，从而让移动夹板与固定夹板的间距调节，此时将会有效方便地对浸制瓶中的药用标本进行夹持支撑防护。[0025] 优选地，所述移动夹板与固定夹板彼此靠近的一侧表面均固定连接有防护片，所述防护片的截面呈波浪状。[0026] 上述部件所达到的效果为：在对药用标本进行夹持防护的过程中，可以利用截面呈波浪状的防护片进行辅助夹持限位。[0027] 综上所述，本发明的有益效果为：[0028] 本发明中，在对药用植物标本进行保护的过程中，通常需要将药用植物标本放置在浸制瓶进行保护，通过利用保护液对浸制瓶中的药用植物标本进行防护，此时整个浸制瓶的密封性较为重要，为了更好让浸制瓶与闭合盖之间进行闭合限位，此时将闭合盖与浸制瓶进行抵接闭合，再借助闭合盖四周表面的固定架，旋转固定架内的转动杆，让转动杆与浸制瓶上端表面的固定框进行卡接，同时借助限位架与固定框两侧开设的限位槽进行插接，最后再借助固定轴对限位架的位置进行挤压限位固定，在对固定架内的转动杆进行偏转的过程中，可以利用固定架内卷簧所产生的扭转力进行辅助限位，在将闭合盖与浸制瓶进行闭合对接限位的过程中，可以利用闭合盖两侧的定位板与固定环表面的定位框进行插接，从而让定位框表面借助移动杆与弹簧所产生的拉伸力将挤压块与定位板表面开设的挤压槽进行卡接固定限位，避免闭合盖位置的偏转，通过对调节装置的操作，达到了有效方便地对整个浸制瓶与闭合盖进行对接固定限位，避免闭合盖与浸制瓶之间固定不牢固。[0029] 本发明中，在对浸制瓶中的药用植物标本长时间浸泡防护时，需要对浸制液进行更换，此时可以借助浸制瓶上端的导流槽进行浸制液的引流，再通过导流槽底面开设的渗流孔与浸制瓶内部底端的进液口进行添加，在此过程中，可以利用木块材质的镶嵌柱在浸制液加满时，对渗流孔进行上浮挤压密封，借助截面呈尖锥状的导流块可以让进行贯通孔中的保护液快速分流，减小渗流阻力，通过镶嵌柱底端表面的密封圈可以有效地与渗流口上端开设的连接槽进行卡接密封防护，通过对辅助装置的操作，达到了有效地避免直接朝浸制瓶添加防护液对标本表面造成冲击损坏。[0030] 本发明中，在将药用标本放置在浸制瓶中保存时，为了防止药用标本无法有效地支撑，导致沉没在浸制瓶的内部底面，从而影响药用标本的保护，此时通过闭合盖表面安装的伺服电机，让伺服电机带动驱动杆的转动，从而让驱动杆带动辅助框内的固定辊进行旋转，让固定辊表面缠绕的连接线借助辅助辊带动滑杆与连接杆表面的移动夹板进行位置的移动，同时借助拉簧所产生的拉伸力对移动夹板的位置进行挤压限位，从而让移动夹板与固定夹板的间距调节，在对药用标本进行夹持防护的过程中，可以利用截面呈波浪状的防护片进行辅助夹持限位，通过对辅助装置的操作，达到了有效方便地对浸制瓶中的药用标本进行夹持支撑防护。附图说明[0031] 附图1是本发明的立体结构示意图；[0032] 附图2是本发明的调节装置的结构示意图；[0033] 附图3是本发明的调节装置局部结构示意图；[0034] 附图4是本发明的调节装置的拆分结构示意图；[0035] 附图5是本发明的辅助装置的结构示意图；[0036] 附图6是本发明的辅助装置的截面结构示意图；[0037] 附图7是本发明的图6的A处放大结构示意图；[0038] 附图8是本发明的辅助装置的局部结构示意图；[0039] 附图9是本发明的限位装置结构示意图；[0040] 附图10是本发明的限位装置的拆分结构示意图。[0041] 附图中所示标号：1、浸制瓶；2、底座；3、出液口；4、闭合盖；5、调节装置；501、固定环；502、固定架；503、转动杆；504、卷簧；505、固定框；506、限位架；507、限位槽；508、固定轴；509、定位板；510、定位框；511、移动杆；512、挤压块；513、弹簧；514、挤压槽；515、密封槽；6、辅助装置；61、导流槽；62、渗流孔；63、进液口；64、镶嵌柱；65、贯通孔；66、导流块；67、密封圈；68、连接槽；7、限位装置；701、伺服电机；702、固定管；703、辅助框；704、驱动杆；705、固定辊；706、连接线；707、辅助辊；708、连接杆；709、拉簧；710、固定夹板；711、滑杆；712、移动夹板；713、防护片。具体实施方式[0042] 下面结合具体实施例，进一步阐述本发明。应理解，这些实施例仅用于说明本发明而不用于限制本发明的范围。此外应理解，在阅读了本发明讲授的内容之后，本领域技术人员可以对本发明作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。[0043] 参照图1至图10所示，本发明提供一种技术方案：一种药用植物局部标本的保存装置，包括浸制瓶1，浸制瓶1的底端固定连接有底座2，底座2的一侧设置有出液口3，浸制瓶1的上端安装有闭合盖4，闭合盖4与浸制瓶1彼此靠近的一侧设有调节装置5，浸制瓶1的上端表面设有辅助装置6，闭合盖4的表面设有限位装置7。[0044] 下面具体说一下其调节装置5、辅助装置6和限位装置7的具体设置和作用。[0045] 参照图2、图3和图4所示，本实施方案中：调节装置5包括若干个固定架502，若干个固定架502的一侧均与闭合盖4的圆弧面固定连接，固定架502的内壁均转动连接有转动杆503，浸制瓶1的上端圆弧面固定连接有固定环501，固定环501表面对应转动杆503的位置固定连接有固定框505，固定框505的截面呈“U”形，固定框505的内壁与转动杆503的圆弧面相卡接，转动杆503的圆弧面活动连接有限位架506，固定框505两侧表面对应限位架506的位置开设有限位槽507，限位槽507的内壁与限位架506的两端相插接，转动杆503圆弧面螺纹连接有固定轴508，固定轴508的一侧与限位架506的表面相抵接，固定架502的内壁两端均滑动连接有卷簧504，卷簧504的两端分别与固定架502和转动杆503固定连接，闭合盖4的下表面开设有若干个密封槽515，若干个密封槽515均匀分布在闭合盖4的底面，闭合盖4的两侧圆弧面均固定连接有定位板509，定位板509的底端表面开设有挤压槽514，固定环501表面对应定位板509的位置固定连接有定位框510，定位框510的内壁与定位板509相插接，定位框510的一侧滑动贯穿有移动杆511，移动杆511靠近定位板509的一端固定连接有挤压块512，挤压块512的表面与挤压槽514的内壁相插接，移动杆511的圆弧面套有弹簧513，弹簧513的两端分别与移动杆511和定位框510固定连接，挤压块512靠近定位板509的一端呈圆弧状，挤压块512为硬质合金块。[0046] 参照图5、图6、图7和图8所示，本实施方案中：辅助装置6包括导流槽61，导流槽61开设在浸制瓶1的上端表面，导流槽61的内壁底面开设有若干个渗流孔62，浸制瓶1内壁底端开设有进液口63，进液口63与渗流孔62相连通，渗流孔62的上端滑动连接有镶嵌柱64，镶嵌柱64的截面呈工字形，镶嵌柱64的上表面开设有贯通孔65，镶嵌柱64为木块，贯通孔65的内壁底端固定连接有导流块66，导流块66的截面呈尖锥状，镶嵌柱64的底端表面固定连接有密封圈67，渗流孔62上端底面对应密封圈67的位置开设有连接槽68，连接槽68的内壁与密封圈67相卡接。[0047] 参照图9和图10所示，本实施方案中：限位装置7包括伺服电机701，伺服电机701的表面与闭合盖4的上表面固定连接，闭合盖4下表面对应伺服电机701的位置固定连接有固定管702，固定管702的底端固定连接有辅助框703，伺服电机701的输出端固定连接有驱动杆704，驱动杆704位于固定管702的内壁，驱动杆704的底端与辅助框703的内壁底面转动连接，驱动杆704远离伺服电机701的一端圆弧面固定连接有固定辊705，固定辊705位于辅助框703的内部，辅助框703内壁远离驱动杆704的一侧固定连接有连接杆708，辅助框703靠近连接杆708的一侧固定连接有滑杆711，滑杆711与连接杆708的圆弧面滑动连接有同一个移动夹板712，滑杆711与连接杆708远离移动夹板712的一端固定连接有固定夹板710，连接杆708的圆弧面套有拉簧709，拉簧709的两端分别与固定夹板710和移动夹板712固定连接，固定辊705的圆弧面缠绕有连接线706，连接线706远离固定辊705的一端与移动夹板712的圆弧面固定连接，辅助框703的内壁底面转动连接有辅助辊707，辅助辊707的圆弧面与连接线706滑动连接，移动夹板712与固定夹板710彼此靠近的一侧表面均固定连接有防护片713，防护片713的截面呈波浪状。[0048] 使用方法详解：在对药用植物标本进行保护的过程中，通常需要将药用植物标本放置在浸制瓶1进行保护，通过利用保护液对浸制瓶1中的药用植物标本进行防护，此时整个浸制瓶1的密封性较为重要，为了更好让浸制瓶1与闭合盖4之间进行闭合限位，此时先将闭合盖4与浸制瓶1进行抵接闭合，再借助闭合盖4四周表面的固定架502，旋转固定架502内的转动杆503，让转动杆503与浸制瓶1上端表面的固定框505进行卡接，同时借助限位架506与固定框505两侧开设的限位槽507进行插接，最后再借助固定轴508对限位架506的位置进行挤压限位固定，在对固定架502内的转动杆503进行偏转的过程中，通过固定架502内卷簧504所产生的扭转力进行限位，在将闭合盖4与浸制瓶1进行闭合对接限位的过程中，借助闭合盖4两侧的定位板509与固定环501表面的定位框510进行插接，从而让定位框510表面借助移动杆511与弹簧513所产生的拉伸力将挤压块512与定位板509表面开设的挤压槽514进行卡接固定限位，避免闭合盖4位置的偏转，从而对整个浸制瓶1与闭合盖4进行对接固定限位，避免闭合盖4与浸制瓶1之间固定不牢固。[0049] 在对浸制瓶1中的药用植物标本长时间浸泡防护时，需要对浸制液进行更换，此时可以借助浸制瓶1上端的导流槽61进行浸制液的引流，再通过导流槽61底面开设的渗流孔62与浸制瓶1内部底端的进液口63进行添加，在此过程中，先采用木块材质的镶嵌柱64在浸制液加满时，对渗流孔62进行上浮挤压密封，通过截面呈尖锥状的导流块66可以让进行贯通孔65中的保护液快速分流，减小渗流阻力，再借助镶嵌柱64底端表面的密封圈67可以有效地与渗流口上端开设的连接槽68进行卡接密封防护，有效地避免直接朝浸制瓶1添加防护液对标本表面造成冲击损坏。[0050] 在将药用标本放置在浸制瓶1中保存时，为了防止药用标本无法有效地支撑，导致沉没在浸制瓶1的内部底面，从而影响药用标本的保护，此时通过闭合盖4表面安装的伺服电机701，让伺服电机701带动驱动杆704的转动，从而让驱动杆704带动辅助框703内的固定辊705进行旋转，让固定辊705表面缠绕的连接线706借助辅助辊707带动滑杆711与连接杆708表面的移动夹板712进行位置的移动，同时借助拉簧709所产生的拉伸力对移动夹板712的位置进行挤压限位，从而让移动夹板712与固定夹板710的间距调节，在对药用标本进行夹持防护的过程中，可以利用截面呈波浪状的防护片713进行辅助夹持限位，有效地对浸制瓶1中的药用标本进行夹持支撑防护。

专利地区：山东

专利申请日期：2024-07-24

专利公开日期：2024-11-29

专利公告号：CN118525838B
